JJ9956-加工中心丝杠支撑座加工工艺及自动夹具设计 下载积分：200　资料编号： JJ9956

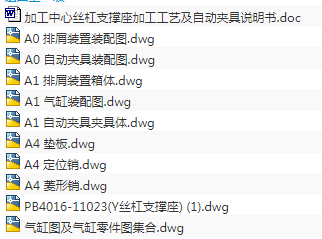

作品包括:

Word版说明书1份，共54页

CAD版本图纸，共10张

摘要

由于加工中心丝杠支撑座该零件属于大批量生产，孔精度要求较高，所以设计一个专用的自动夹具，保证零件的加工质量。由于夹具的利用率高，经济性好，使用元件的功能强并且数量少，配套费用低，降低了生产成本；采用夹紧装置，缩短停机时间，提高生产效率。

设计加工中心丝杠支撑座自动夹具，首先要仔细分析加工零件的技术要求，运用夹具设计的基本原理和方法，拟定夹具设计方案；在满足加工精度的条件下，合理的进行安装、定位、夹紧；在完成夹具草图后，进一步考虑零件间的连接关系和螺钉、螺母、定位销等的固定方式，设计合理的结构实现各零部件间的相对运动；根据各零件的使用要求，选择相应的材料。

排屑装置是一种具有独立功能的部件，它的工作可靠性和自动化程度随着数控机床技术的发展而不断提高，并逐步趋向标准化和系列化，由专业工厂生产。数控机床排屑装置的结构和工作形式应根据机床的种类、规格、加工工艺特点、工件的材质和使用冷却液种类等来选择。自动排屑装置组要应用于数控机床、加工中心等要求高效率的机械。
