JJ9962-弓锯床料架体数控加工工艺及夹具设计【含UG三维图】 下载积分:50 资料编号: JJ9962

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: JJ9962
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共28页,约11000字

任务书一份

PPT答辩一份

工序卡1张

刀具卡1张

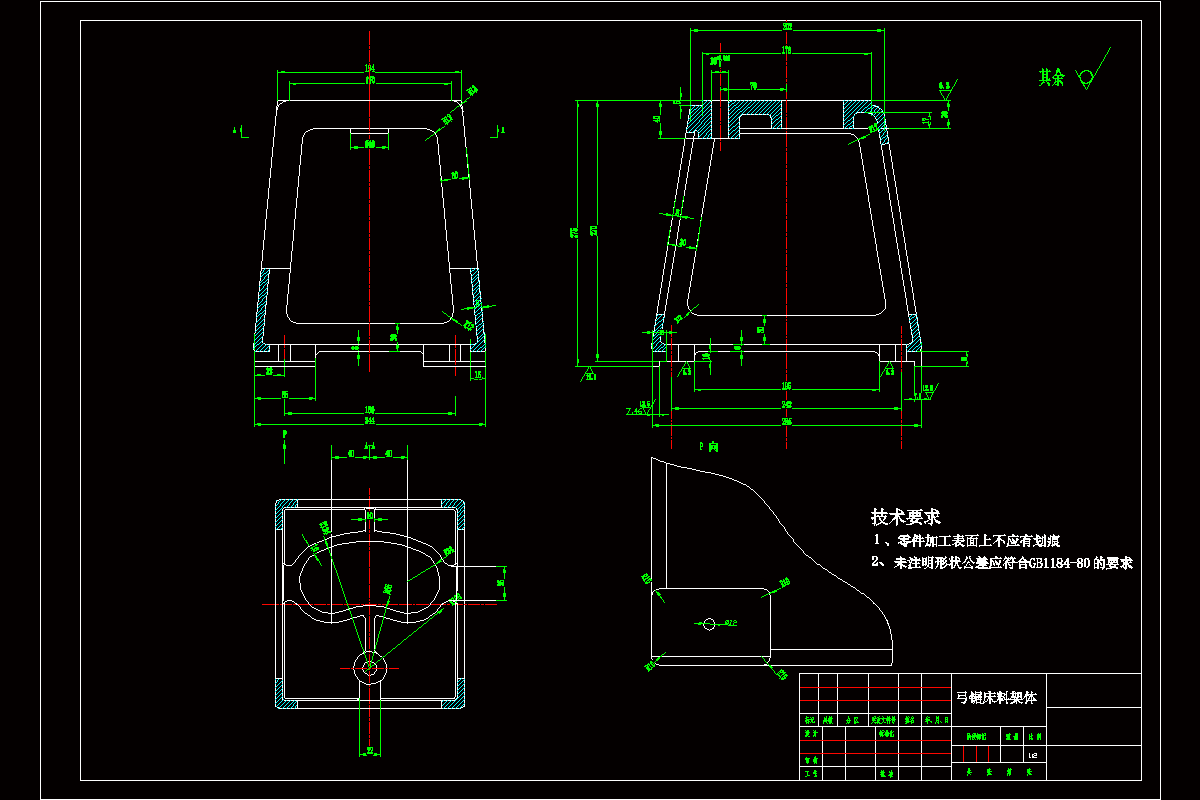

CAD版本图纸,共5张

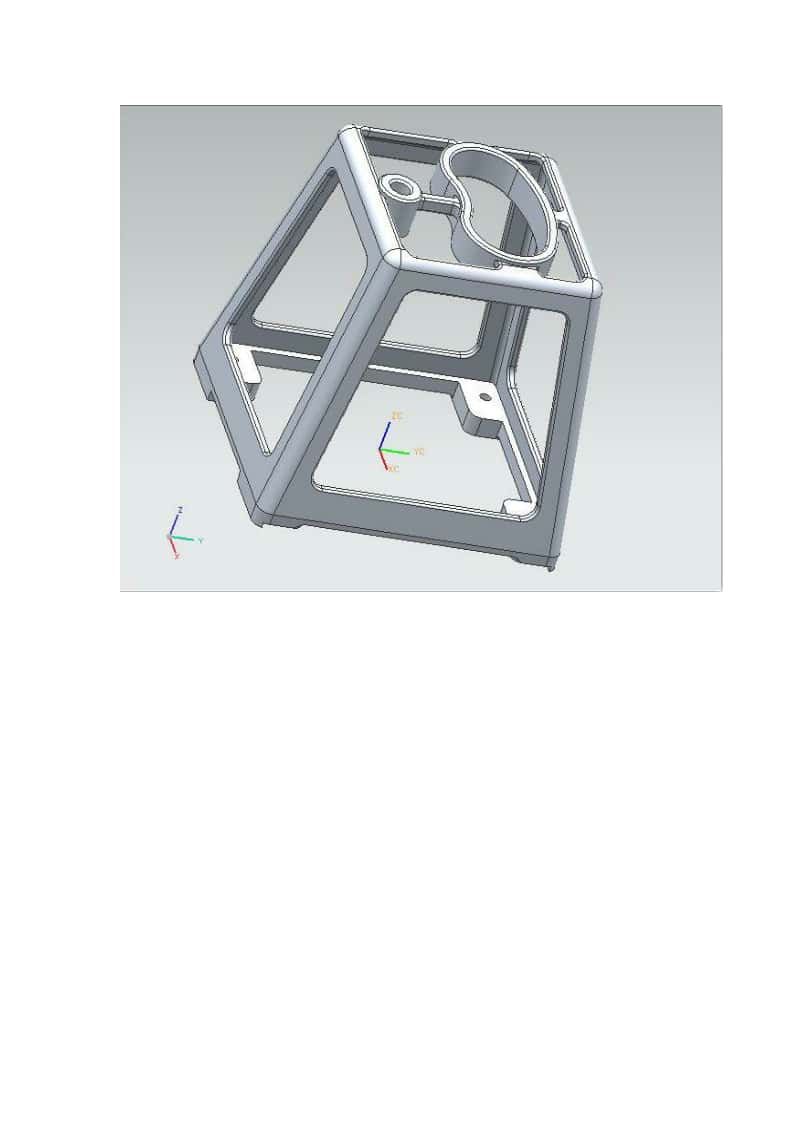

UG三维零件图一份


摘要

这次设计内容涉及了机床夹具的设计及机械制造工艺、金属切削技术、公差配合、测量和数控加工程序等多个方面的专业知识。机械加工工艺是提高生产能力、降低企业成本和提高产品质量的一个非常重要的手段,是企业进行生产准备,计划调度,加工操作,安全生产,技术检测和健全劳动的重要数据。专用夹具是为零件的某一道工序加工而设计制造出的,在生产过程中它能有效的降低工作的劳动强度、提高劳动生产率、并获得较高的加工精度。

首先针对零件进行整体分析。其中表面可以分为两组:一是上表面加工,二是下表面加工。然后就是下表面四个M12螺纹孔的加工,最后是对上表面φ18通孔的加工。接下来就是基面的选择、工序安排、工艺路线的制定、切削用量和工时的计算。最后就是φ18通孔的分析和计算,从而制定加工工艺。

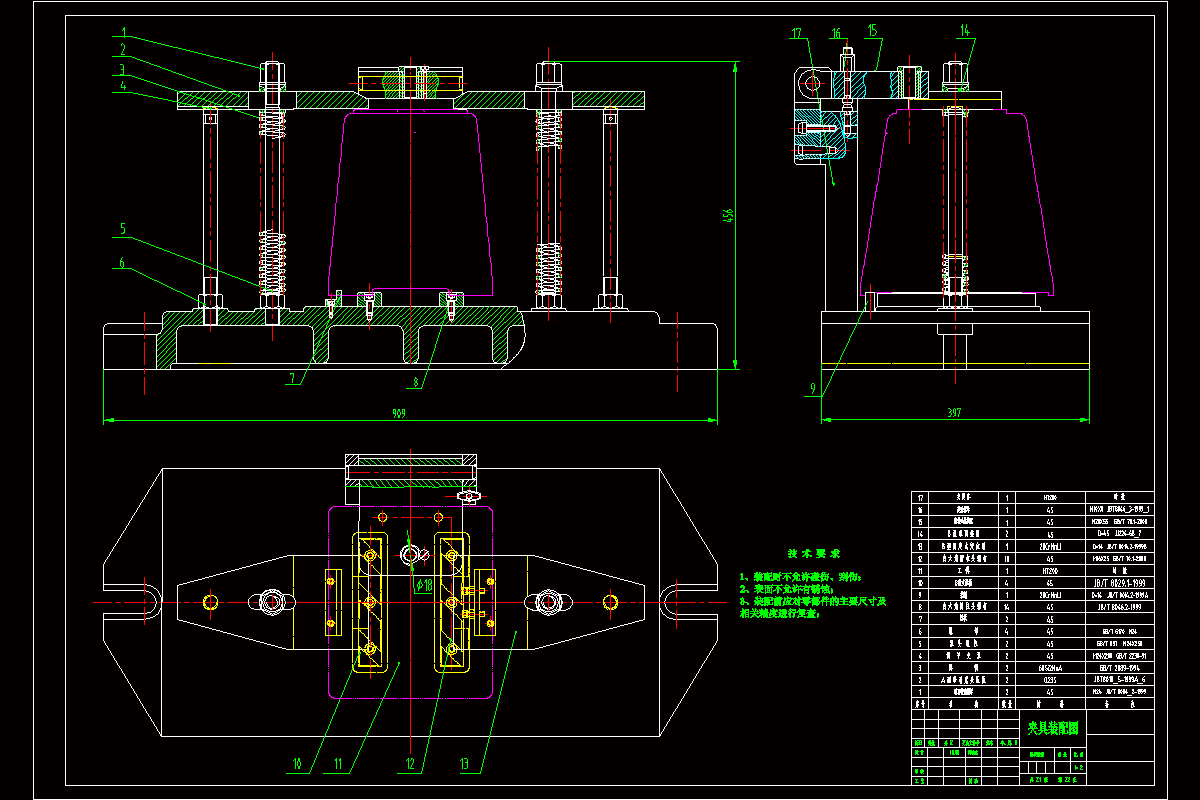

本设计对第五道工序钻孔进行了专用夹具设计。通过问题的提出和零件的重点技术分析来对夹具进行设计方案的确定,方案中包括了定位基准的选择,定位方式,钻模板的选择,夹紧方式选择等内容,然后进行夹具的总体设计和精度分析。

关键词:弓锯床料架体,专用夹具设计,机械加工,定位,夹紧
