JJ9975-拖架零件数控工艺与夹具设计【含三维图】 下载积分：200　资料编号： JJ9975

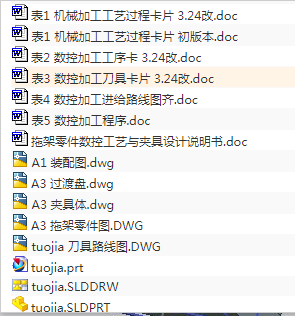

作品包括:

Word版说明书1份，共28页，约8400字

工序卡1分

工艺过程卡1张

刀具卡1分

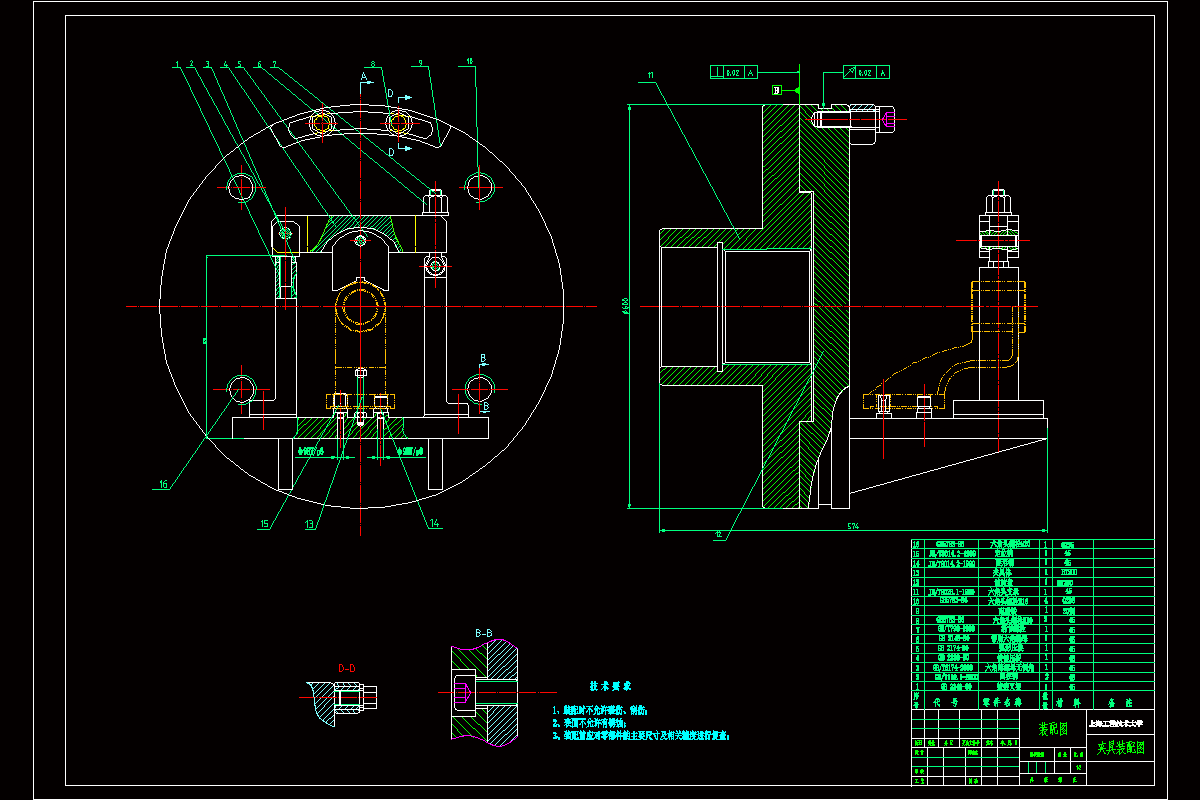

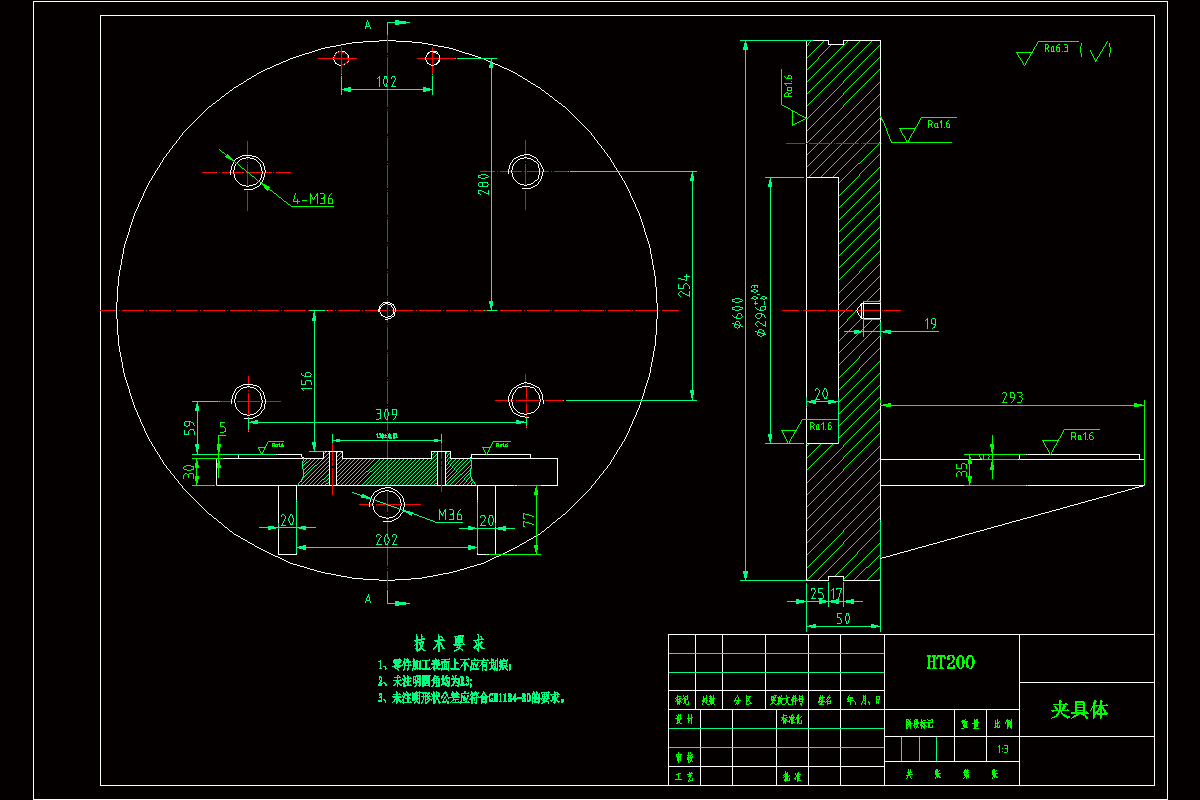

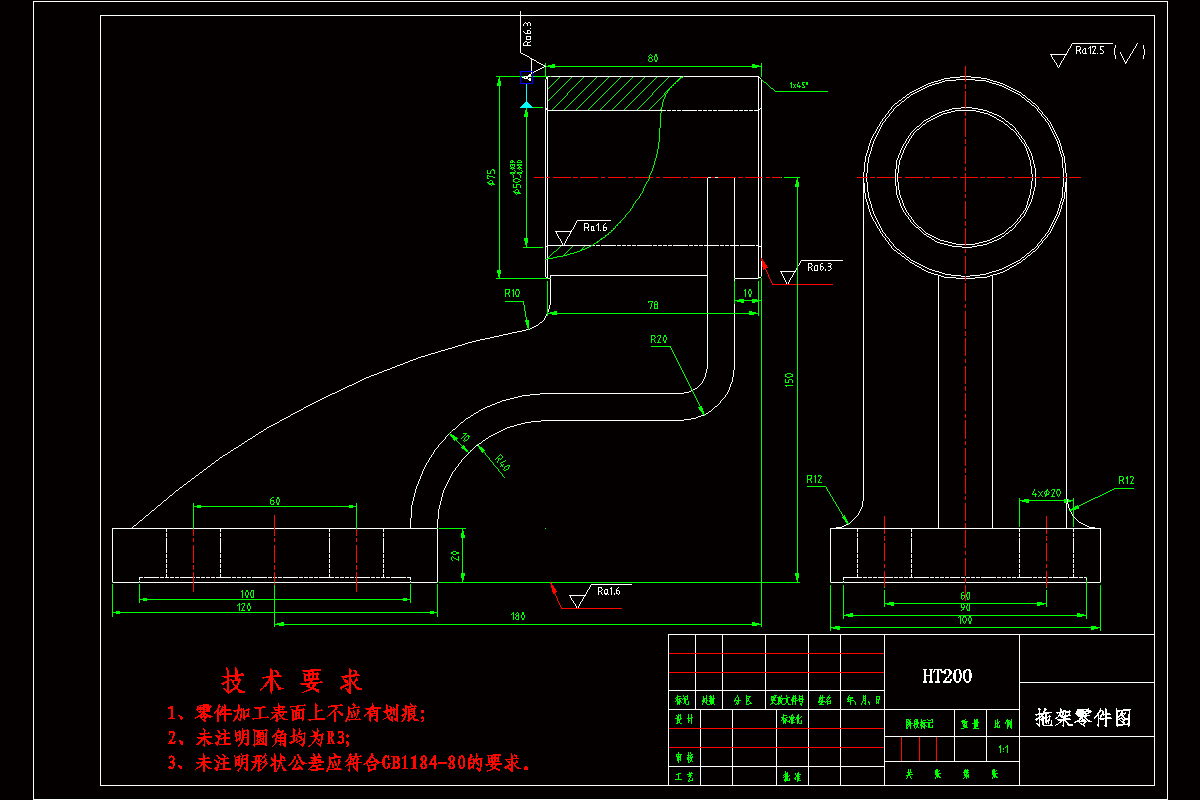

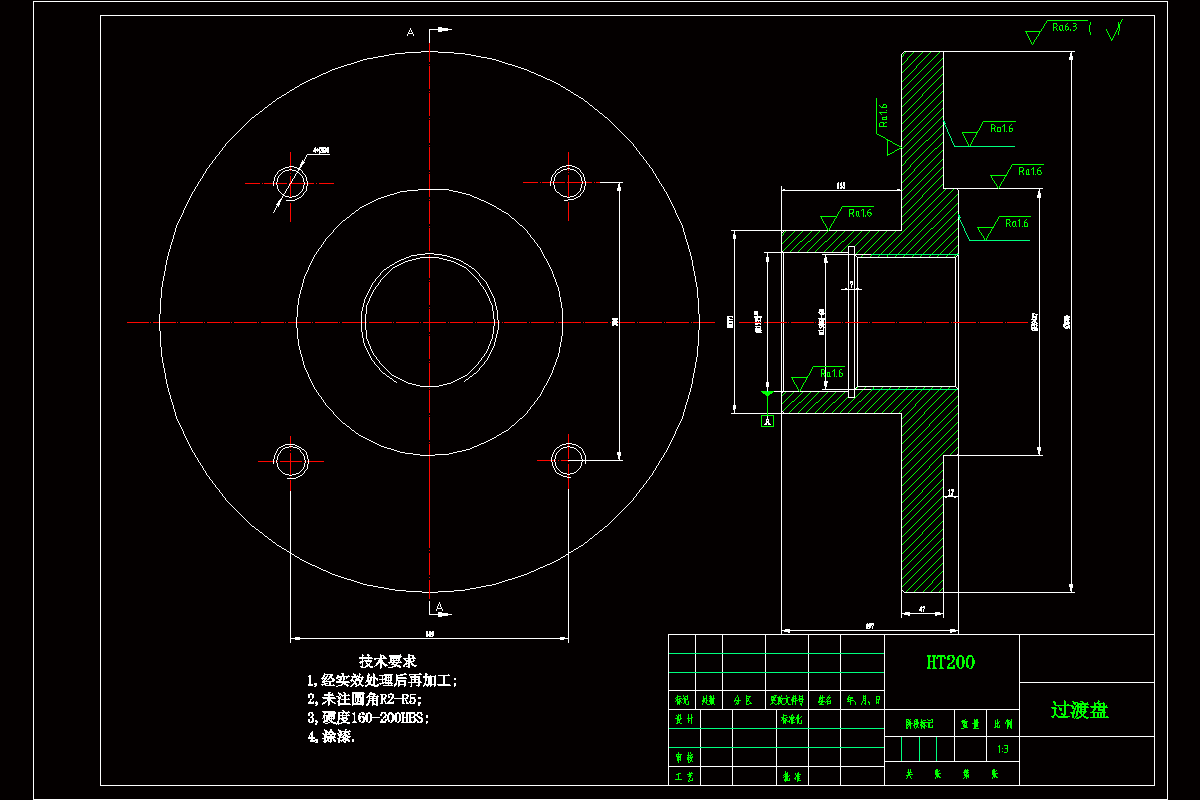

CAD版本图纸，共5张

三维零件图1分

摘要

本设计专用夹具的设计拖架零件加工过程的基础上。主要加工部位是平面和孔加工。在一般情况下，确保比保证精密加工孔很容易。因此，设计遵循的原则是先加工面后加工孔表面。孔加工平面分明显的阶段性保证粗加工和加工精度加工孔。通过底面作一个良好的基础过程的基矗主要的流程安排是支持在定位孔过程第一个，然后进行平面和孔定位技术支持上加工孔。在随后的步骤中，除了被定位在平面和孔的加工工艺及其他孔单独过程。整个过程是一个组合的选择工具。专用夹具夹具的选择，有自锁机构，因此，对于大批量，更高的生产力，满足设计要求。
