Z1007-多层建筑小型电梯设计 下载积分：50　资料编号： Z1007

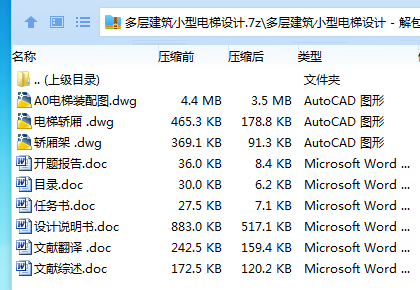

作品包括:

Word版说明书1份，共31页，约12000字

任务书一份

开题报告一份

外文翻译一份

文献综述一份

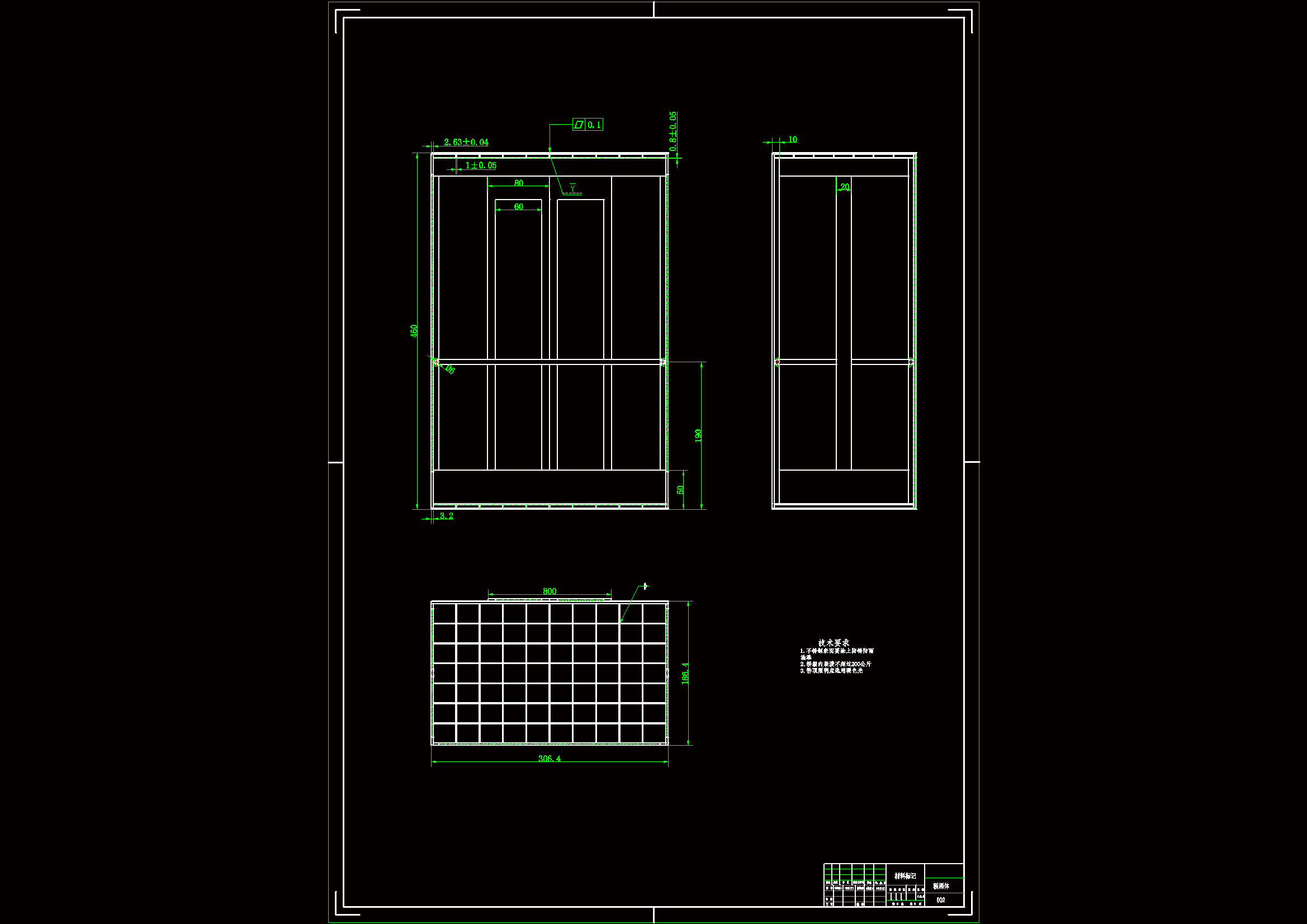

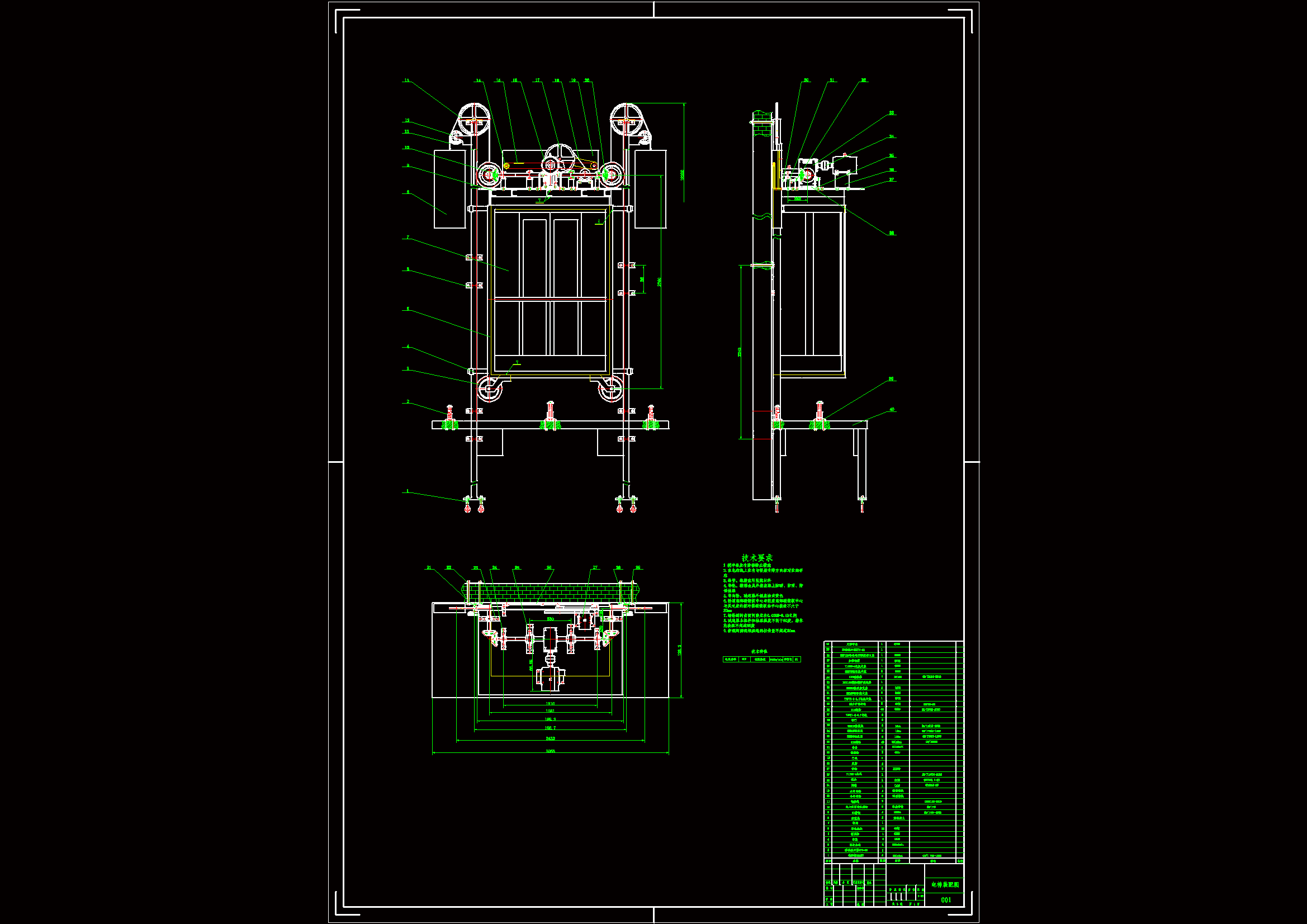

CAD版本图纸，共3张

摘要

电梯是一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘人或载运货物。也有台阶式，踏步板装在履带上连续运行，俗称自动电梯。 服务于规定楼层的固定式升降设备。它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。

此次电梯设计包括轿厢设计、配重系统设计、传动系统设计、门禁系统设计、控制系统设计等。此次电梯设计针对已修建完毕的多层建筑，为低速电梯，要求经济适用、造型美观、节能先进，且尽可能少破坏墙体。电机通过联轴器连接蜗轮蜗杆减速器，蜗轮蜗杆减速器双输出轴通过锥齿轮改变传动方向使圆柱齿轮沿齿条上下运动，从而带动电梯上下运动，并用配重块抵消轿厢、电机、减速器等机构的自重，降低电机功率。齿条安装在工字钢导轨的凹槽中。在门洞处建与门洞等高的支撑平台，便于电梯的日常维护保养，层站设置在层与层之间。

关键词：电梯，传动，齿轮，齿条

目录

1 绪论 1

1．1 电梯的历史 1

1.2 电梯的组成 2

1.3 电梯分类 3

1.4 项目背景及发展前景 6

2传动系统设计 7

2.1 电梯传动方案的选择 7

2.2 电动机的选取 10

2.3 减速器的选取 11

2.4 联轴器的选用 12

2.5 轴承的选取 12

2.6 锥齿轮设计 12

2.6.1 材料及齿数 12

2.6.2 按齿面接触疲劳强度设计 13

2.6.3 主要几何尺寸计算 15

2.7 齿轮齿条设计 15

2.7.1 齿轮几何尺寸计算 15

2.7.2 齿条几何尺寸计算 15

2.7.3材料的选用 16

3导轨设计 17

3．1 导轨方案 17

3.2工字钢的加装方式 17

3.3 工字钢的选取 17

4 门机的选取 18

4.1 门机概况 18

4.2 门机控制方式 18

4.3 门机型号的选取 18

5 轿厢设计 19

５.1 轿厢概况 19

5.2 轿厢体设计 19

6 配重设计 21

6.1箱体自重 21

6.2 配重重量 21

6.3 钢丝绳的选用 22

6.4 缓冲器的选用 22

7安全系统设计 23

总结 24

致谢 25

参考文献 26
