M1007-压扁钢丝切断机构设计 下载积分：150　资料编号： M1007

作品包括:

Word版说明书1份，共51页

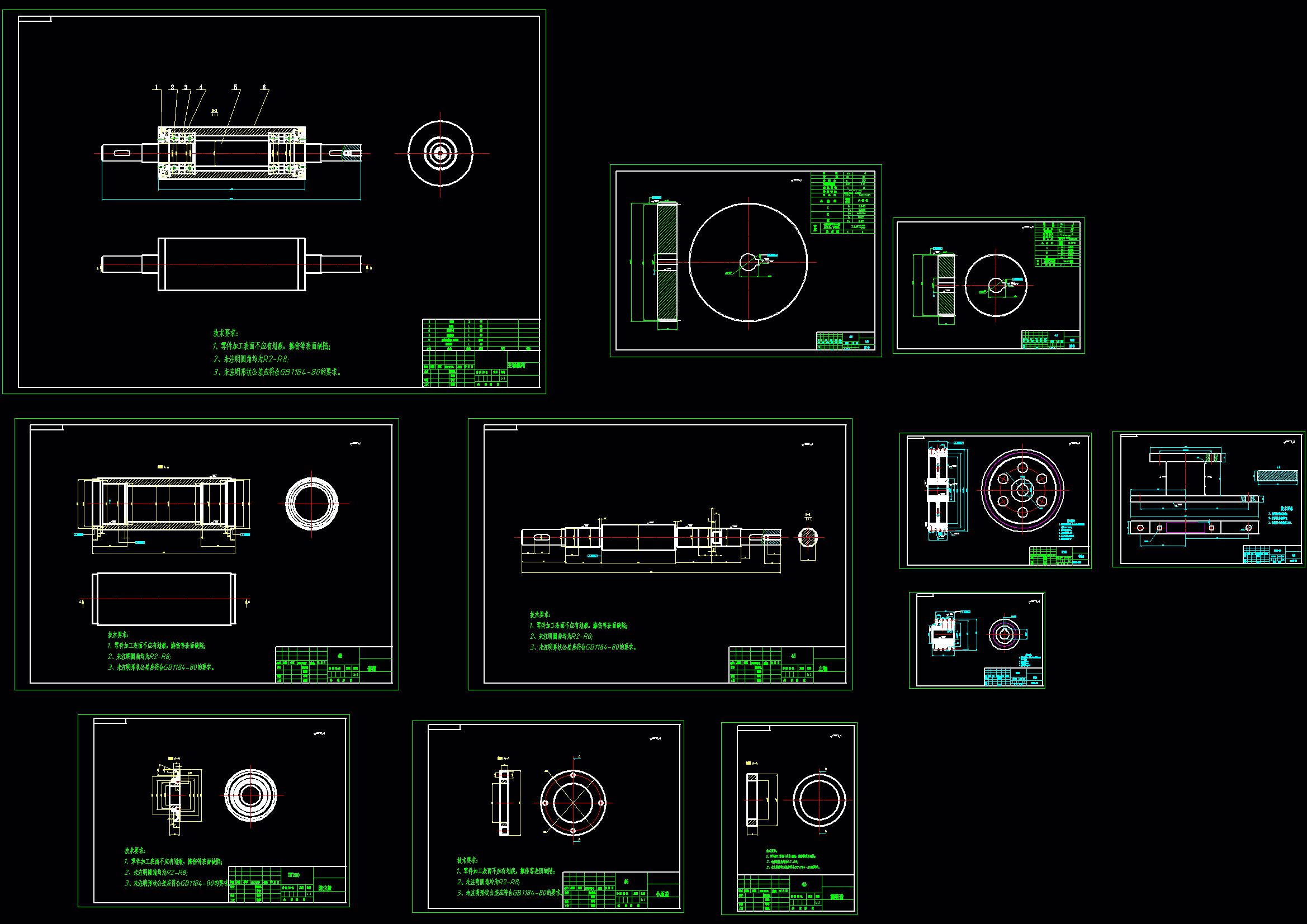

CAD版本图纸，共12张

摘要

对压扁钢丝切断机构的设计。压扁钢丝切断机构是由电动机通过皮带传动，带动圆筒辊、切断后的压扁钢丝进入落料架，当其到达行程开关的位置时，会触碰行程开关，然后行程开关会发出信号，控制系统控制电机的转停。压扁钢丝切断机构的结构主要分为圆筒系统、切断系统、落料机构和数控系统等部分。在这里主要包括:传动系统的设计、切断刀具主轴部位系统的设计这次设计对设计工作的基本技能的训练，提高了分析和解决工程技术问题的能力，并为进行一般机械的设计创造了一定条件。压扁钢丝切断机构提高劳动生产率和生产自动化水平。更显示其优越性，有着广阔的发展前途。

本文研究内容：

(1)压扁钢丝切断机构总体结构设计。

(2)压扁钢丝切断机构工作性能分析。

(3)电动机的选择。

(4)压扁钢丝切断机构的传动系统、执行部件设计。

(5)对设计零件进行设计计算分析和校核。

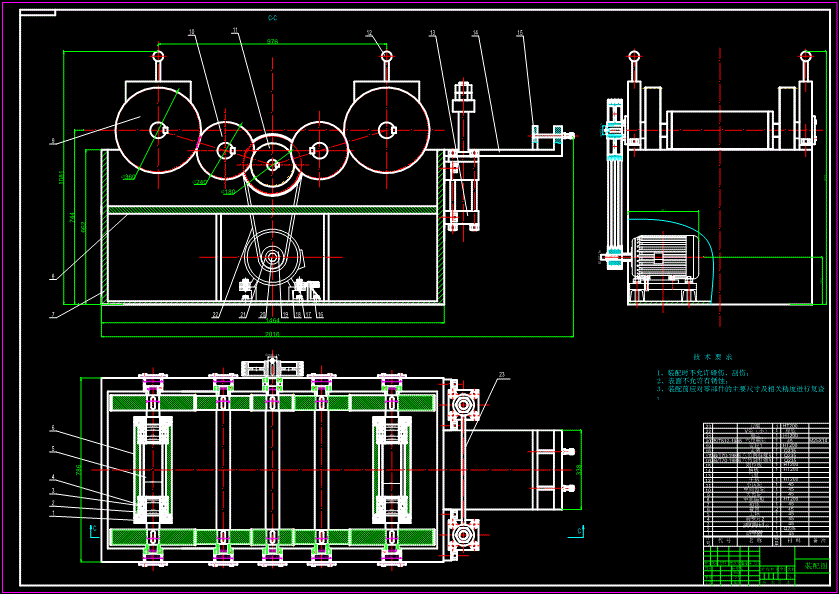

(6)绘制整机装配图及重要部件装配图和设计零件的零件图。
