M1010-8级双速电机机床主轴箱及操纵系统设计 下载积分：50　资料编号： M1010

作品包括:

Word版说明书1份，共44页

任务书一份

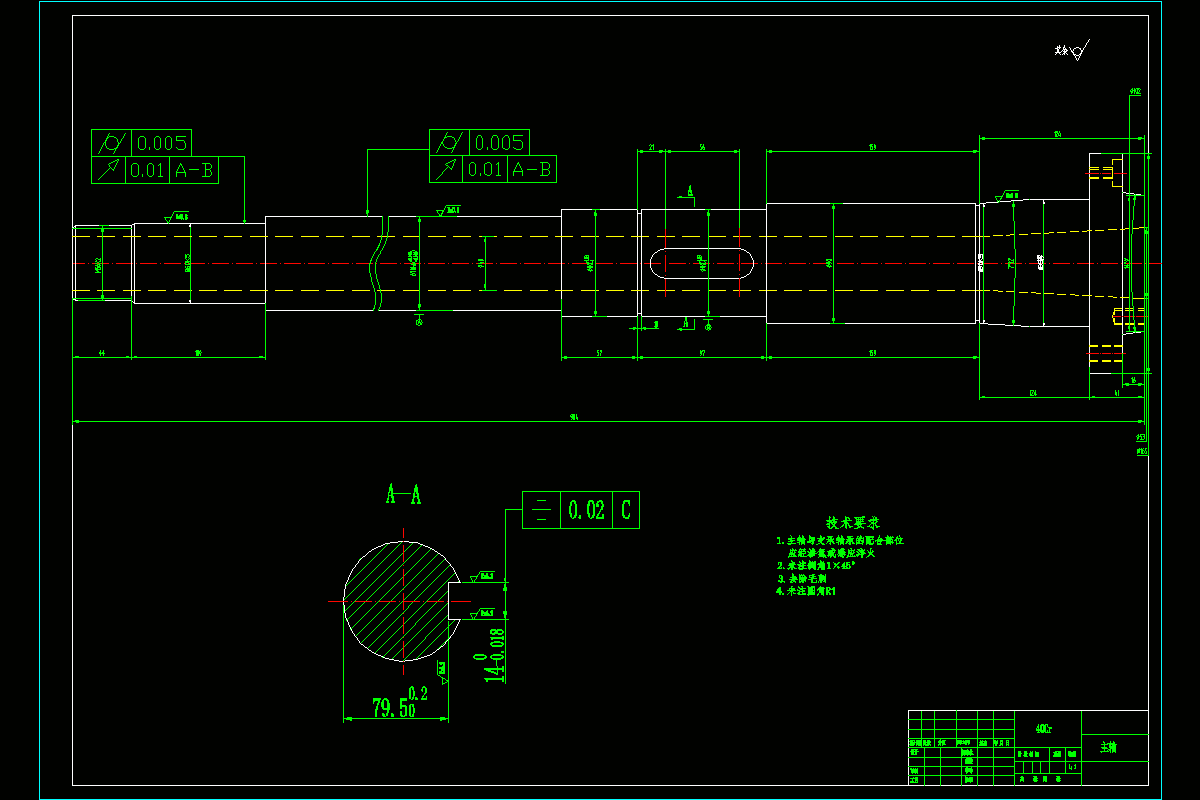

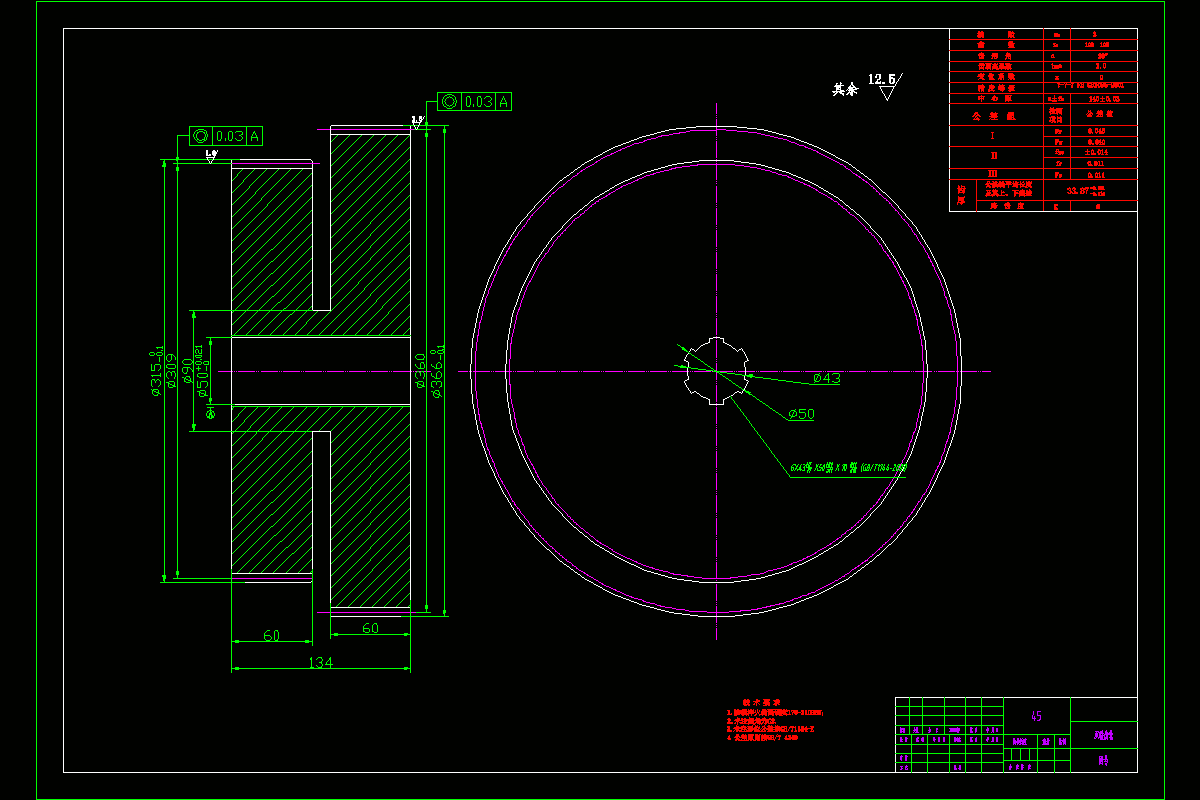

CAD版本图纸，共10张

摘要

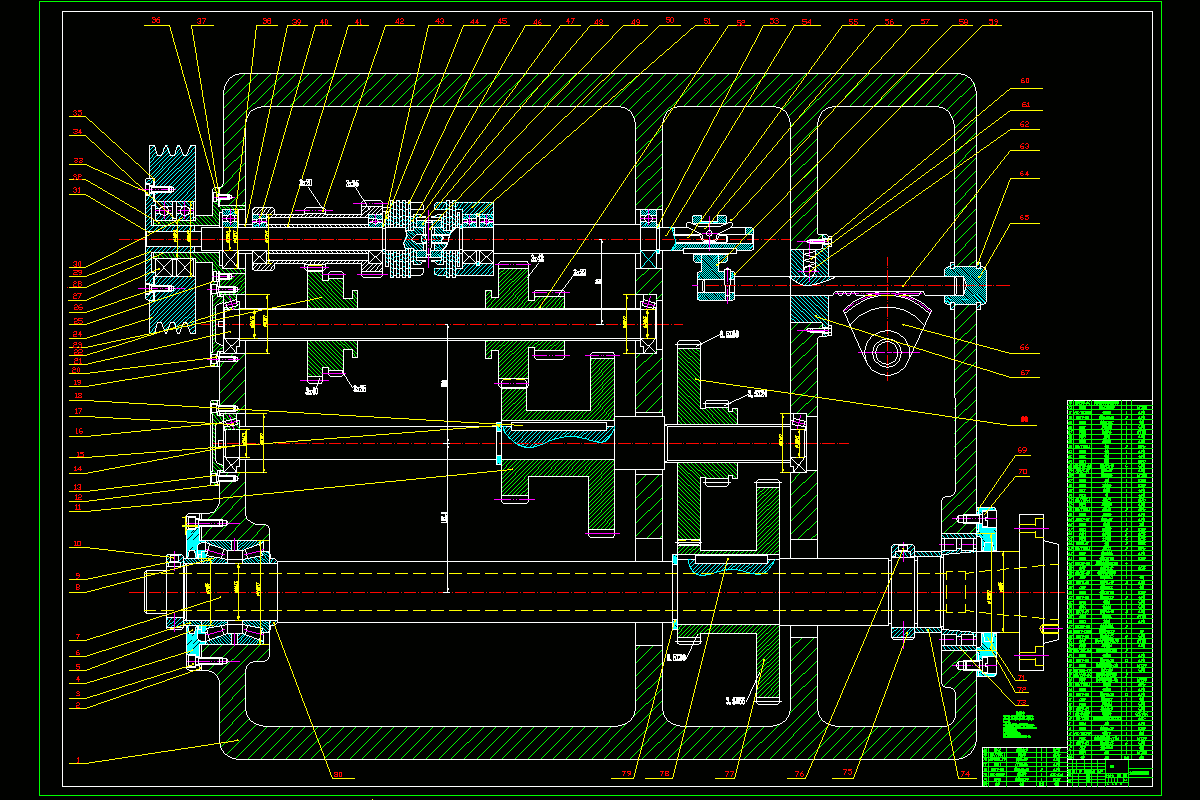

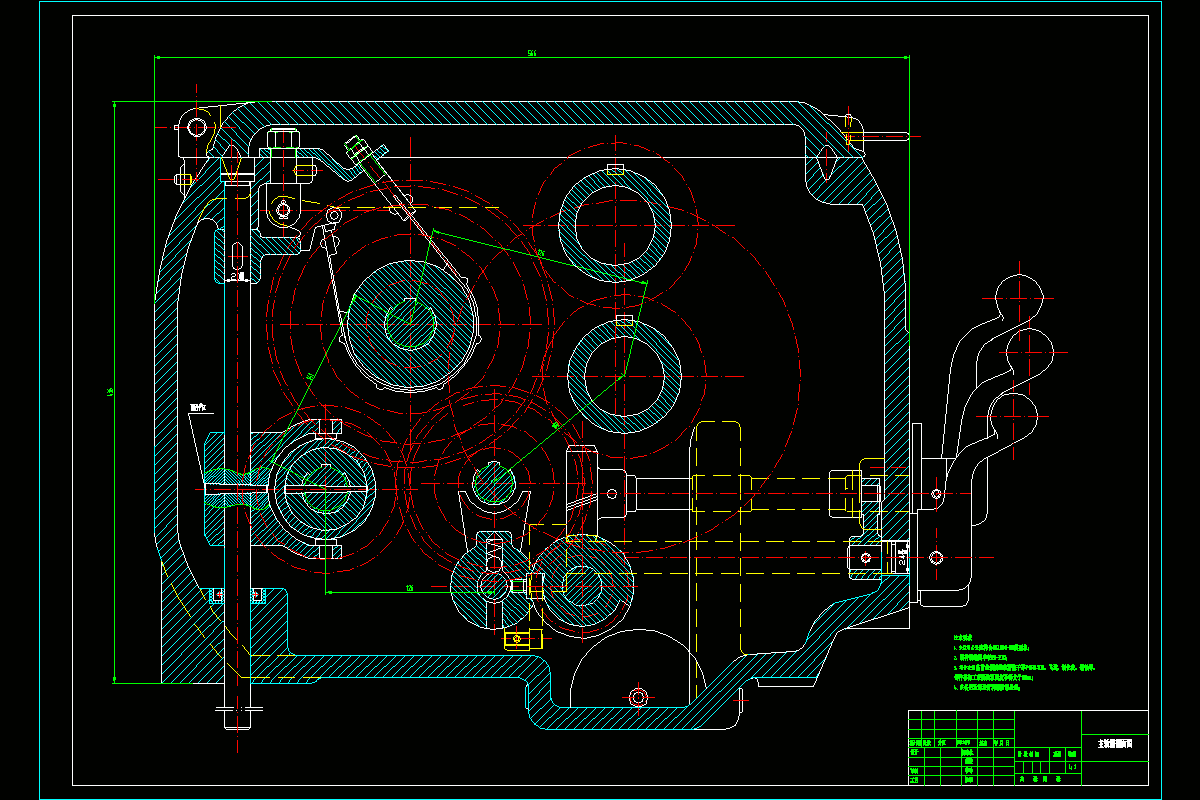

本设计着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。本文通过对主传动系统中双联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。

Nmin=50r／min；Nmax=1120r／min；Z=8级；公比为1.41；电动机功率P=4kW；电机转速n=7101420r／min
