M1019-Z532钻床总体结构及主轴箱设计 下载积分：50　资料编号： M1019

作品包括:

Word版说明书1份，共65页

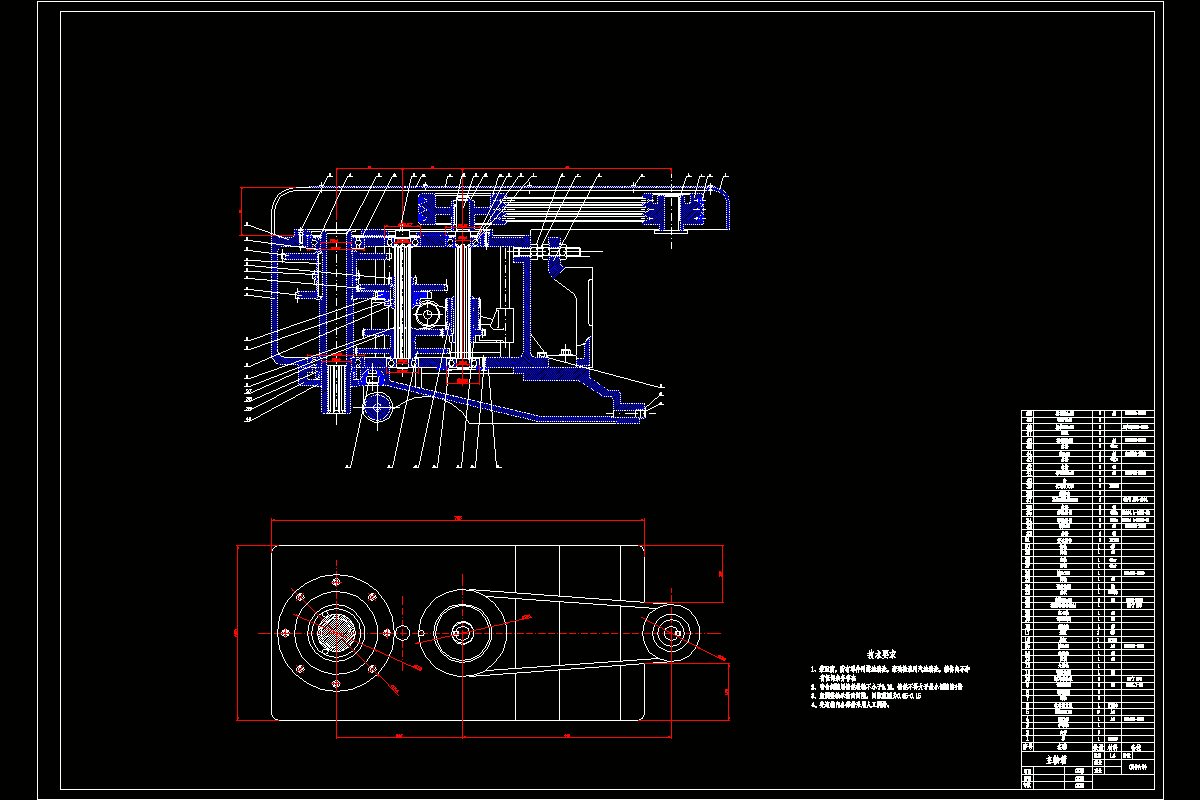

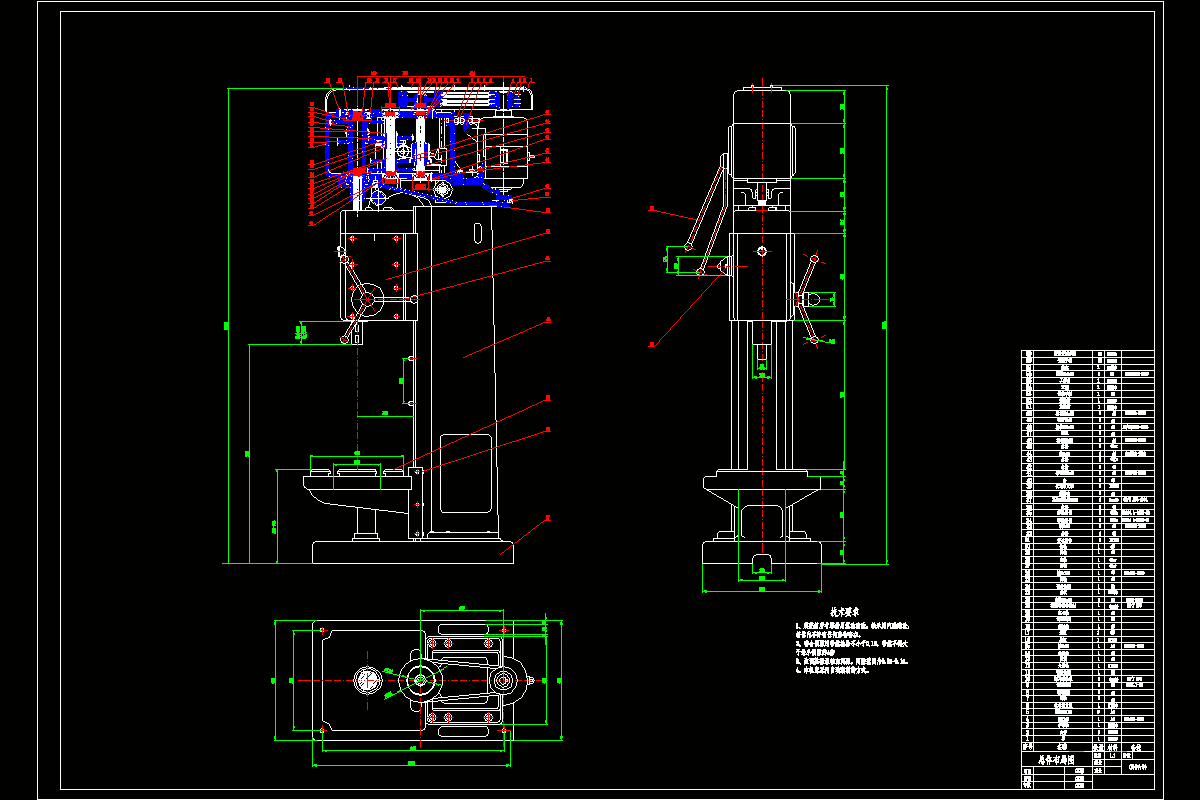

CAD版本图纸，共2张

摘要

Z532立式钻床总体布局及主轴箱的设计，主轴箱及进给箱是由异步电动机进行驱动，通过齿轮传动，分别使主轴获得9级转速，通过对主轴箱中零部件的分析和校核，合理的选择零部件包括齿轮，轴等，满足工作时的加工要求，确保加工时铣削零件尺寸、形状的精度要求。该钻床适用于单个及批量零件的钻削加工，机床具有足够的刚度和强度,能进行高速度切削和承受一定强度的切削工作。通过对主轴箱进行了简要的设计和较核，设计的总体布局满足工艺要求，传动系统满足加工要求。Z535立式钻床具有主轴转速高、调速范围宽、操作方便、工作台进给速度宽等特点，大大提高了加工范围。
