M1021-RS-750型切割猪体悬臂式三段锯设计【含SW三维图】 下载积分:50 资料编号: M1021

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: M1021
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共35页

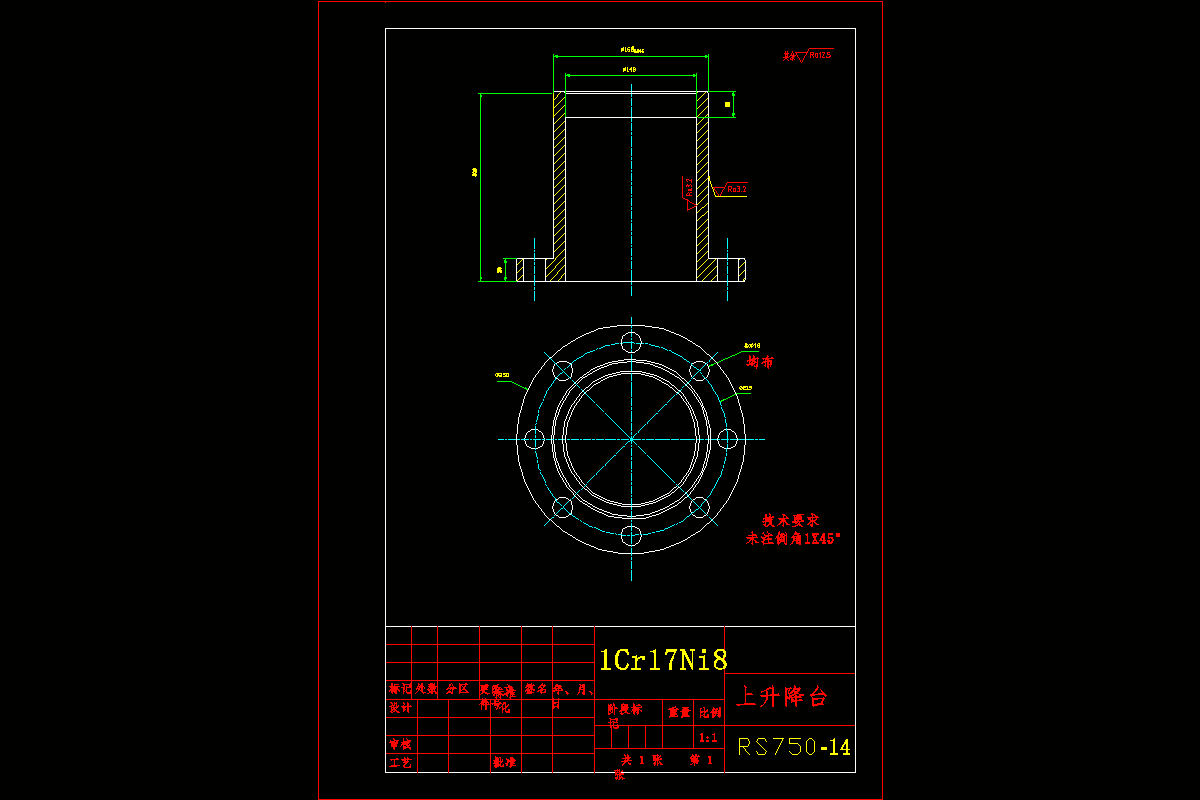

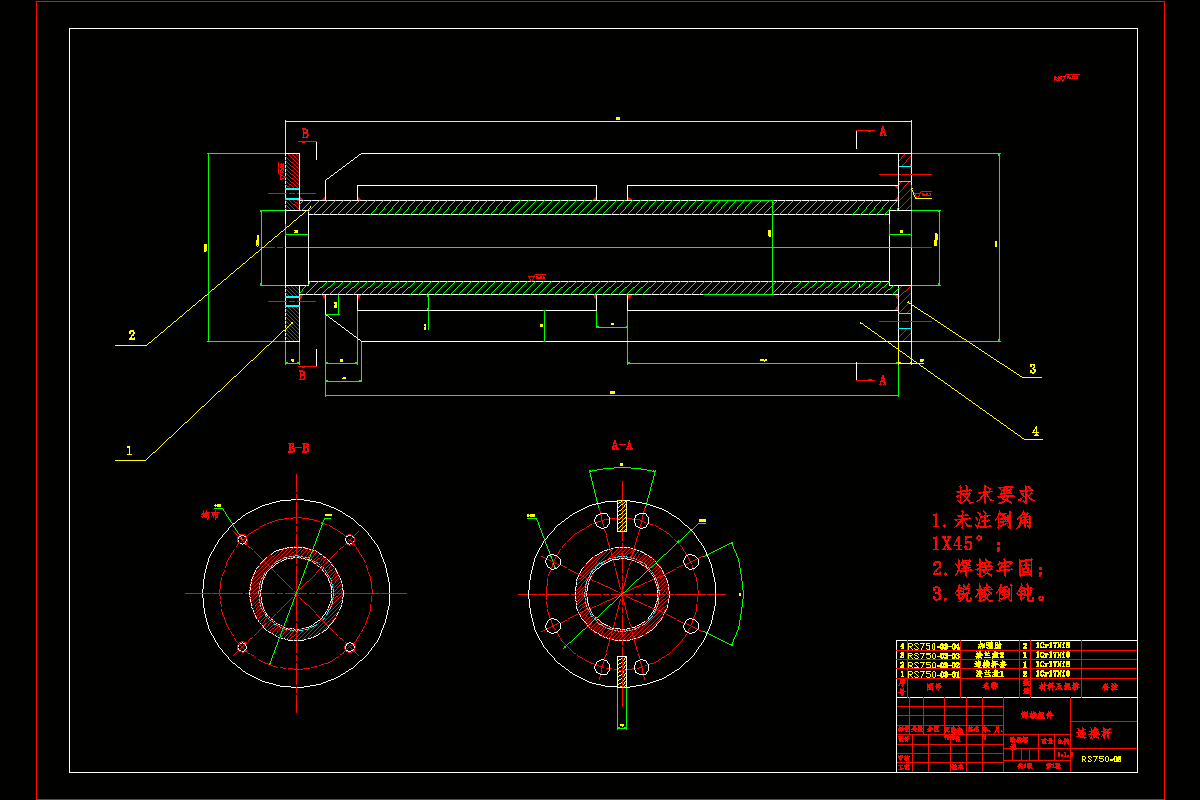

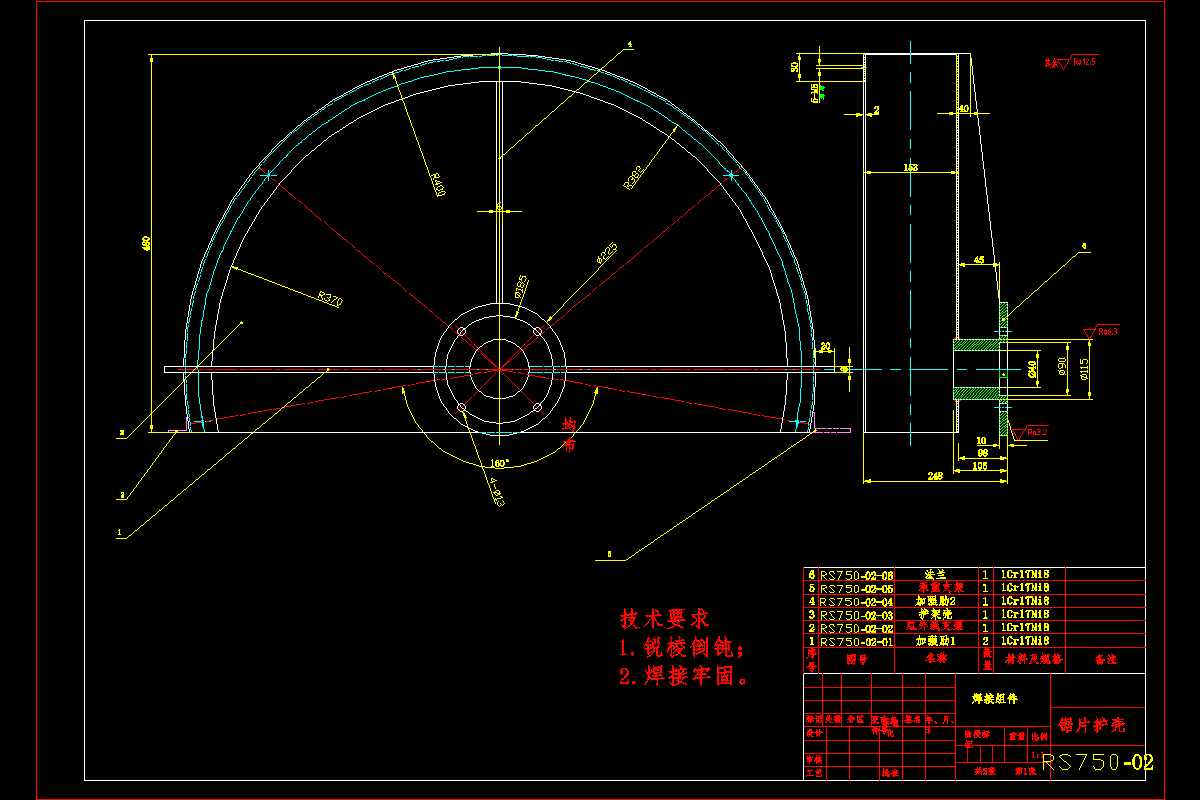

CAD版本图纸,共8张

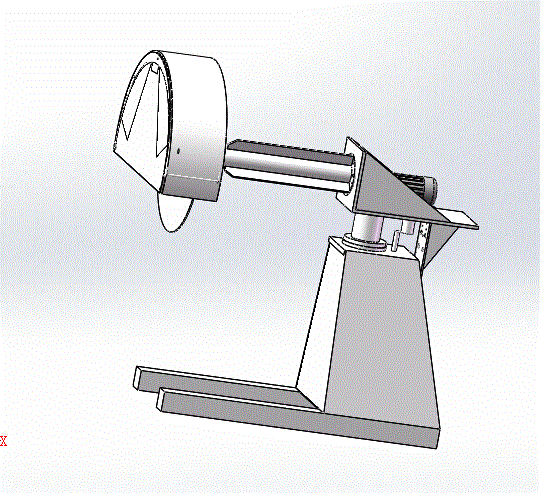

SW三维图一套


摘要

本次设计是对RS-750型切割猪体悬臂式三段锯的设计。猪体RS-750型切割猪体悬臂式三段锯机是由电动机通过皮带传动,带动牵引辊、猪体通过牵引辊进入调直筒,调直后的猪体进入落料架,当其到达行程开关的位置时,会触碰行程开关,然后行程开关会发出信号,控制系统控制电机的转停。此时,牵引系统和调直系统的电机停止转动,RS-750型切割猪体悬臂式三段锯系统的两电机分别带动丝杠和刀具开始转动。丝杠带动工作台向靠近猪体的方向运动,当砂轮刀具触及猪体时就会对猪体进行切割,直至RS-750型切割猪体悬臂式三段锯。猪体RS-750型切割猪体悬臂式三段锯机的结构主要分为牵引系统、调直系统、RS-750型切割猪体悬臂式三段锯系统、落料机构和数控系统等部分。在这里主要包括:传动系统的设计、装夹部位系统的设计、RS-750型切割猪体悬臂式三段锯刀具主轴部位系统的设计这次设计对设计工作的基本技能的训练,提高了分析和解决工程技术问题的能力,并为进行一般机械的设计创造了一定条件。整机结构主要由电动机产生动力通过联轴器将需要的动力传递到丝杆上,丝杆带动丝杆螺母,从而带动整机运动,提高劳动生产率和生产自动化水平。更显示其优越性,有着广阔的发展前途。

本研究内容:

(1) RS-750型切割猪体悬臂式三段锯总体结构设计。

(2) RS-750型切割猪体悬臂式三段锯工作性能分析。

(3)电动机的选择。

(4) RS-750型切割猪体悬臂式三段锯的传动系统、执行部件及机架设计。

(5)对设计零件进行设计计算分析和校核。

(6)绘制整机装配图及重要部件装配图和设计零件的零件图。

温馨提示:

1、题目前面的备注【字母数字编号】为本站整理分类的编号,与课题内容无关,请选题时忽视;

2、若题目上备注三维,则表示文件里包含三维源文件,由于三维组成零件数量较多,为保证预览截图的简洁性,本站将三维文件夹进行了打包。三维及CAD预览截图,均为本站电脑打开软件进行截图的,保证能够打开,下载原件超高清,下载后解压即可;

3、本站所有资源如无特殊说明,都需要本地电脑安装Office2007。图纸软件为AutoCAD,PROE,UG,SolidWorks,CATIA等;

4、本站所有图文资料仅供用户学习参考,不作为任何商用或其他用途;
5、本站不保证下载资源的准确性、安全性和完整性, 不包修改,不支持退换,同时也不承担用户因使用这些下载资源对自己和他人造成任何形式的伤害或损失;

6、 下载文件中如有侵权或不适当内容,请与我们联系,我们立即纠正。
