M1042-基于SolidWorks的连杆机构的运动分析设计【含SW三维图】 下载积分：150　资料编号： M1042

作品包括:

Word版说明书1份，共58页

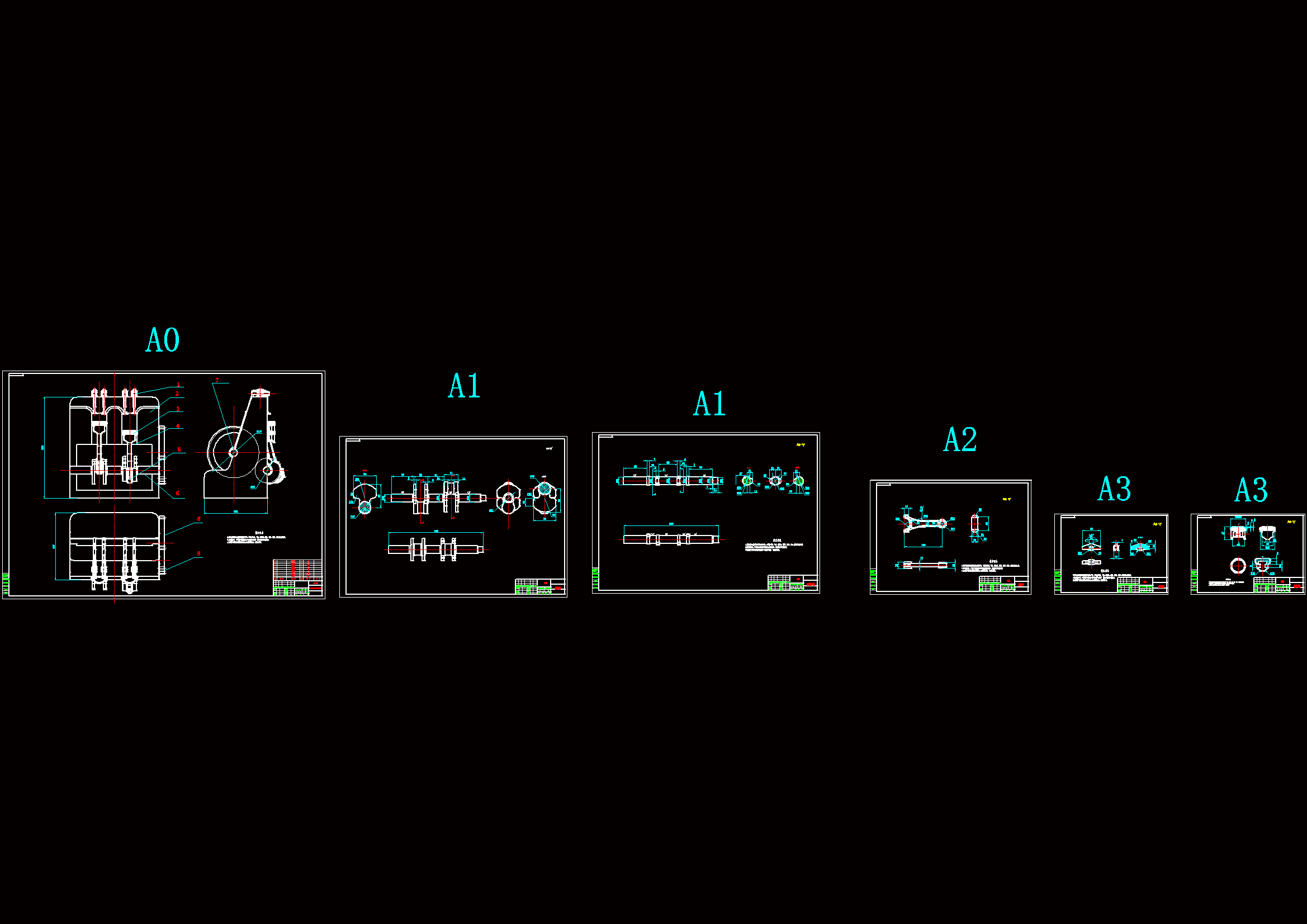

CAD版本图纸，共6张

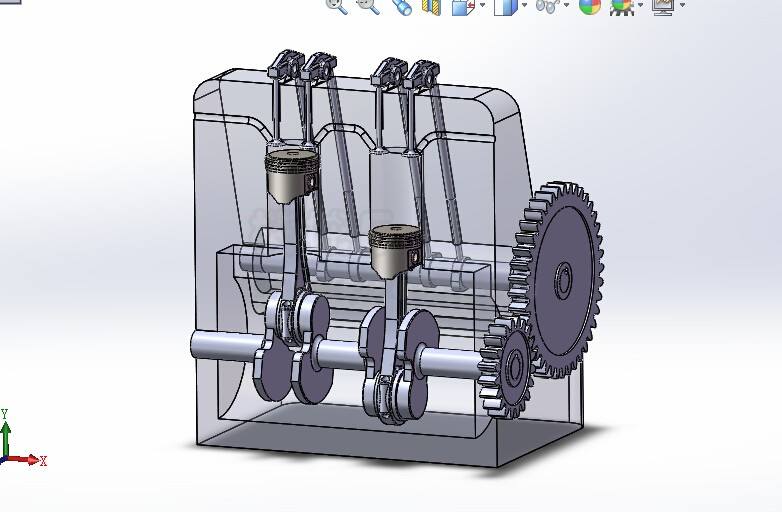

SW三维图一套

摘要

本文主要介绍连杆的设计计算，以及后期使用solidworks软件仿真其廓线。

连杆轮廓曲线是连杆机构设计的关键，常用的设计方法有解析法和图解法。本文将对这两这种方法进行大致分析与应用设计，利用solidworks软件绘制连杆机构实体模型，并用solidworks软件的solidworks Motion插件设计连杆机构运动模型，进行机构运动学仿真分析，可以较准确掌握机械产品零部件的位移、速度和加速度等动力学参数，进而可分析机构动作的可靠性。

主要技术要求为：熟悉连杆设计基本原理及相关理论计算；连杆机构运动仿真及受力分析；指定内容的翻译和solidworks软件的熟练应用。

本文将重点研究平行连杆建模，受力分析和运动仿真与分析。通过理论上的计算和研究，结合图解以及解析的方法，算出连杆廓线的大致数据，用solidworks软件将其绘制出，进行运动仿真，记录和研究其位移、速度和加速度等动力参数，最后分析出机构动作的可靠性。使以后工作中，可以更准确掌握机械产品零部件的动力方面个参数，减少事故的发生，降低设计的难度。
