M1043-塑料管电动卧式切管机设计【含SW三维图】 下载积分：200　资料编号： M1043

作品包括:

Word版说明书1份，共58页

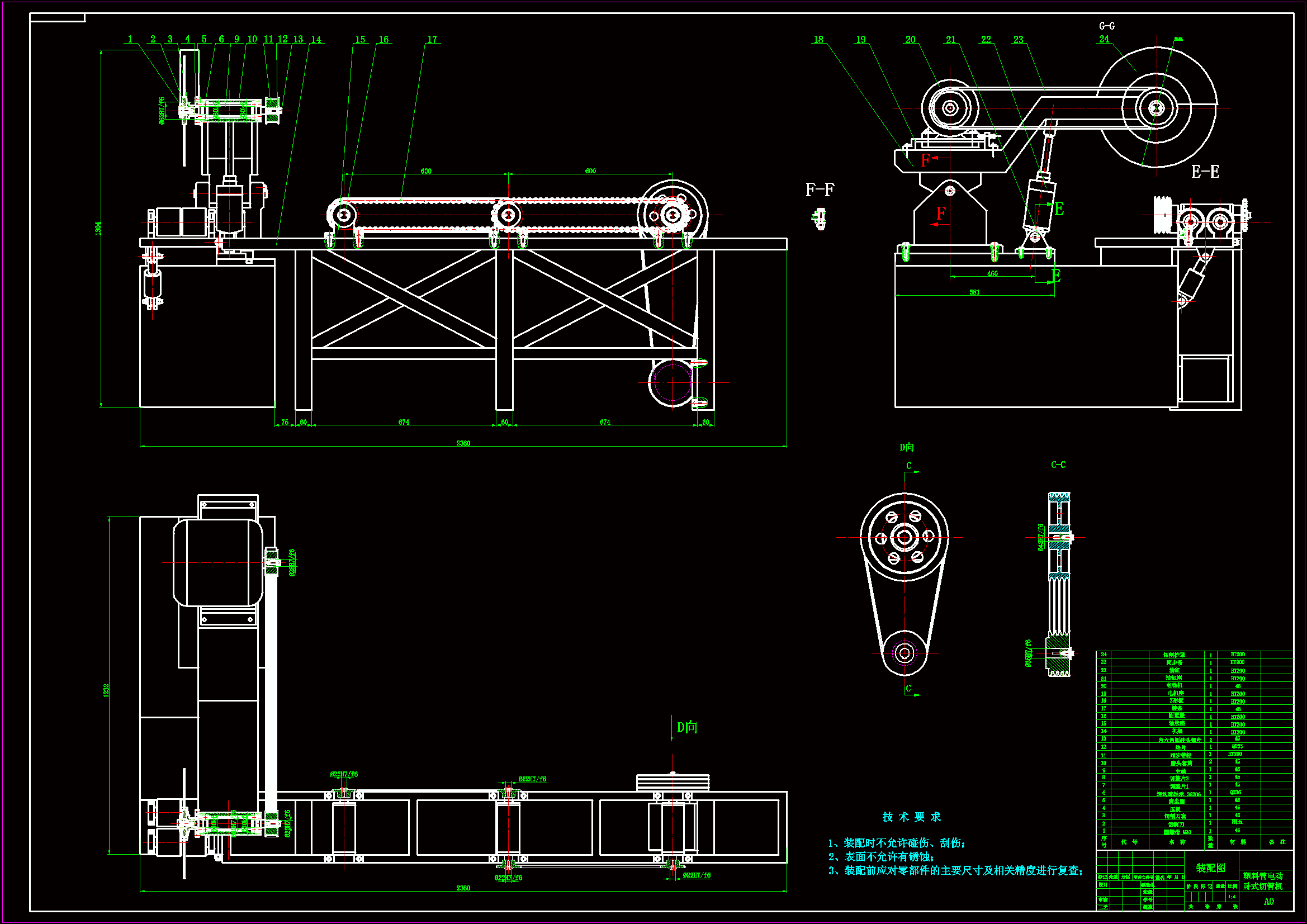

CAD版本图纸，共16张

SW三维图一套

摘要

pvc塑料管是生产建设中必不可少的材料，它可方便的满足排水，电线安装等的工作场合，其价廉物美的特性深受人们的喜爱。为了提高加工效率，需要设计出一台自动切管机。要求它能实现自动送进管料，切割管料并自动落料的功能。按照任务书的要求，本次设计的切管机能够切割20mm～110mm的管件。

为了完成这个目的，本次设计需要明确管件的切割方式，送料部分的传动结构并设计出整体机架的尺寸结构。设计过程包含有确定工艺方案，设计切削部分的零件结构以及送料部分的设计计算。确定各个零件的尺寸后，根据要求绘出三维建模，然后生成图纸并修改标注。
