M1048-中速磨磨棍修复转台的结构设计 下载积分：150　资料编号： M1048

作品包括:

Word版说明书1份，共56页

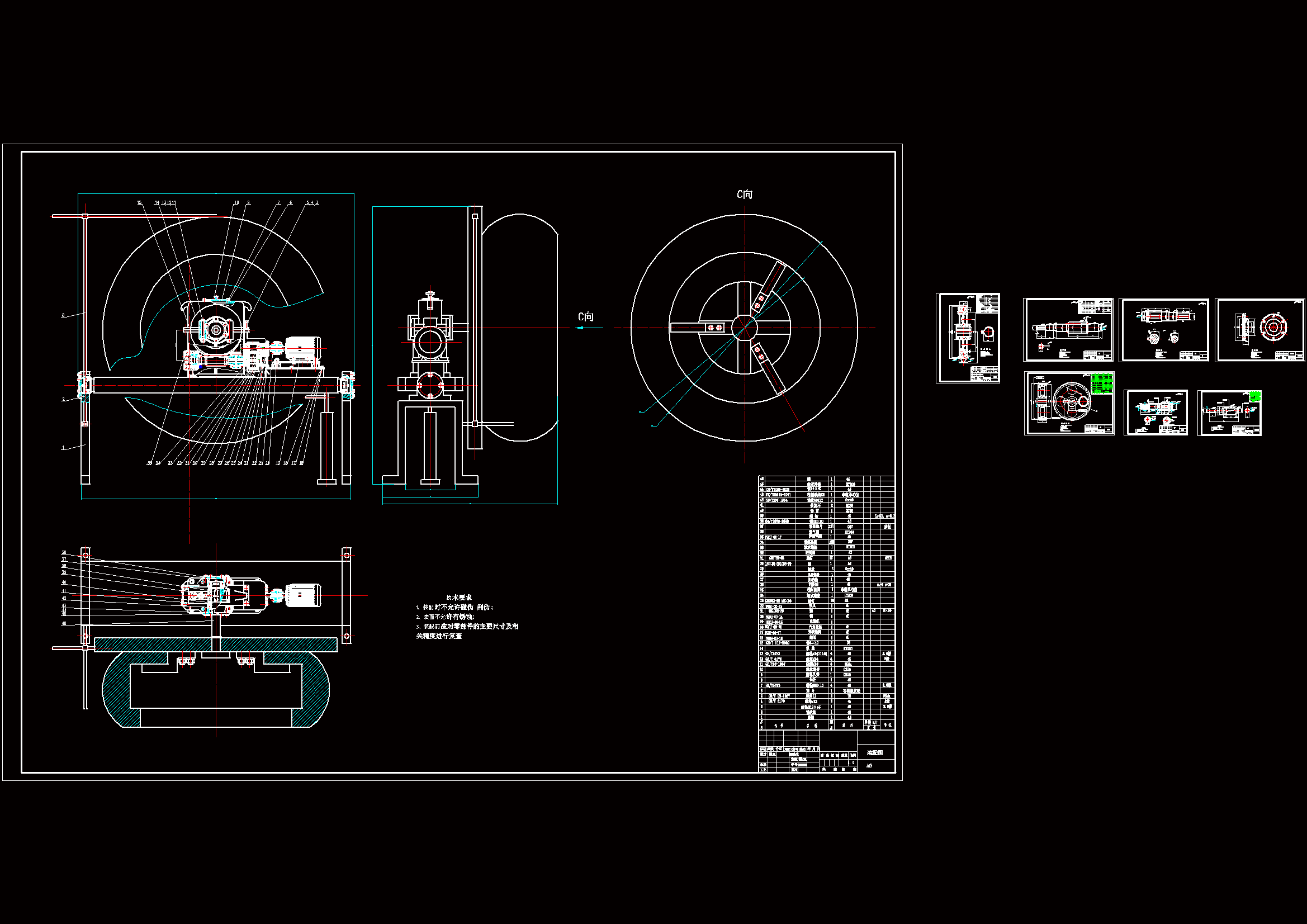

CAD版本图纸，共8张

摘要

本次设计是关于中速磨磨棍修复转台的设计。首先对焊接转台作了简单的概述；接着分析了焊接转台的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的焊接转台各主要零部件进行了校核。在中速磨磨棍修复转台的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造中速磨磨棍修复转台过程中存在着很多不足。

整机结构主要由电动机产生动力将需要的动力传递到齿轮上，然后通过齿轮传递到齿轮，通过齿轮再过渡到另外一组齿轮上，然后再通过齿轮过渡到蜗轮蜗杆上。同时本文对该方案焊接转台的关键零部件设计过程进行了详细阐述，其主要内容包括系统总体方案的设计、电动机的选择、执行机构的设计、传动零部件的设计、轴的设计与校核以及轴承的选择、等。

本文主要介绍焊接转台的发展状况，焊接转台结构设计原理，焊接转台总体方案分析及确定，焊接转台结构设计内容所包含的机械图纸的绘制，的计算，结构设计结论与建议。

本研究内容：

(1)焊接转台总体结构设计。

(2)焊接转台工作性能分析。

(3)电动机的选择。

(4)焊接转台的传动系统、执行部件。

(5)对设计零件进行设计计算分析和校核。

(6)绘制整机装配图及重要部件装配图和设计零件的零件图。
