Z601-基于PLC立体车库控制系统设计 下载积分：50　资料编号： Z601

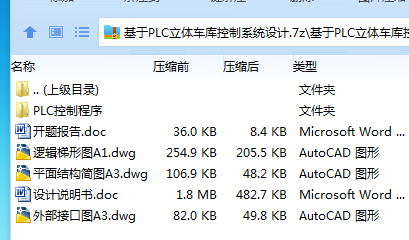

作品包括:

Word版说明书1份，共65页，约27000字

开题报告一份

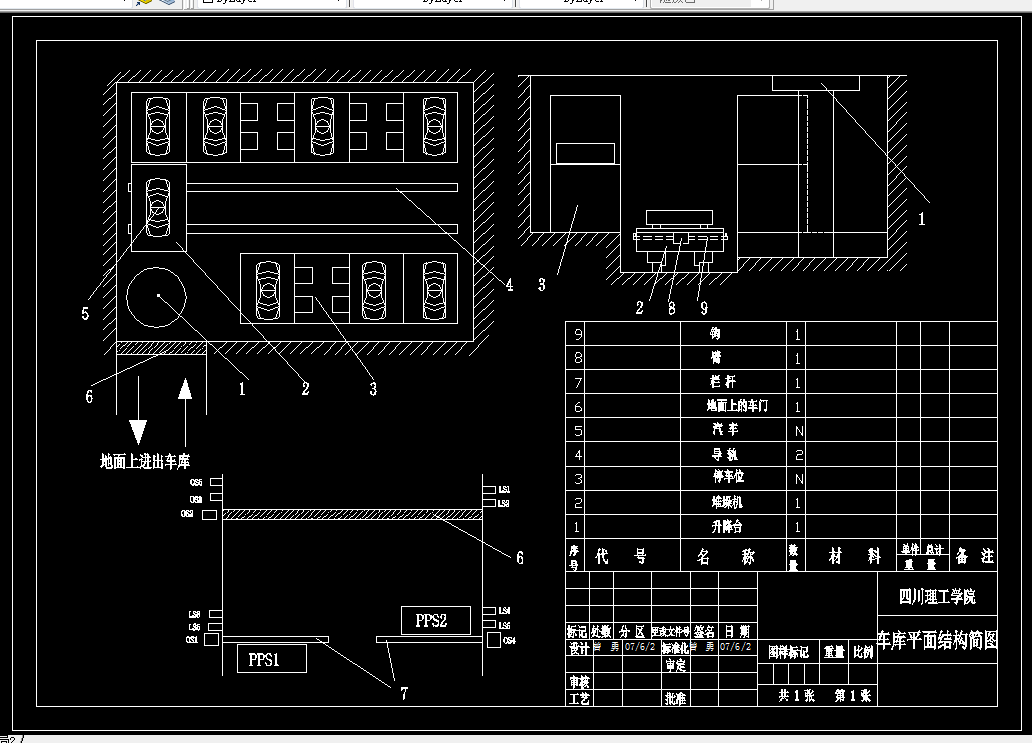

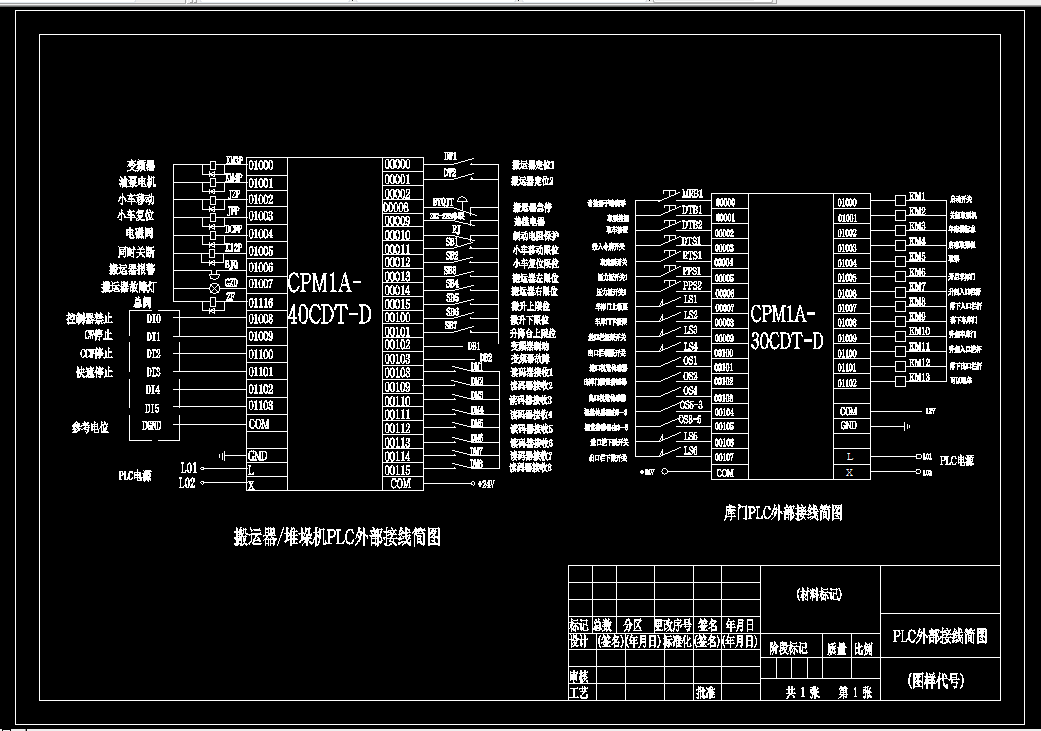

CAD版本图纸，共3张

PLC程序一份

摘要

自动化立体车库通过可编程序控制器控制车位的空间位置变动，使车位能够实现空间到平面的转化，实现多重单层平面停车的功能。PLC作为自动化工业控制器，目前国内的众多升降横移式立体停车库中，其控制核心单元多为PLC，并通过控制按钮，由工作人员现场操作来实现对车库的管理和控制。可编程序控制器（PLC）是以微电子技术为核心的一种新型工业控制器，立体车库动作复杂，要求控制系统实现顺序动作控制、速度控制、定位控制及安全互锁控制。所以PLC是立体车库的首选的控制系统。

自动化立体车库是集自动化技术、机器人技术、计算机技术为一体的智能化、立体化的物流储运系统，能够自动而可靠的完成车辆的存储以及相关信息的管理。对该系统的开发与研究，可以解决我国停车难的问题，具有非常大的理论意义和使用价值。

在程序设计之前，首先确定车库的类型和平面结构。不同立体车库机构的布置和同一立体车库机构的选择等都不相同，所以对应的控制系统部分也就相应地有差别。由于堆垛式立体车库的运行效率高、可靠性好等，且能实现全自动化管理，具有广泛的应用前景，因此利用PLC（可编程序控制器）设计一个地下堆垛式立体车库的控制系统。而在设计的过程中，为了便于系统的检查，理清系统思路，尝试把进出车库的控制系统和智能搬运系统、堆垛控制系统分开来设计。整个系统的设计充分体现了PLC在自动控制中的优势。该设计的方法是：以平面停车场为核心，依靠油泵、电机等移动车位，利用PLC指令来控制车位位置变动进程。设计一种新型双层机械式停车库控制系统，文中提出了软件设计的方法，并改进了速度。这种方法具有普遍意义，可用于任意车位的设计。

本文概述了我国停车场的现状，提出了在市区建设立体车库的必要性；并简单概括了自动化立体车库的类型、特点和选型标准等等；还介绍了PLC的系统结构、工作原理、工作方式和编程的规则等；最后详细介绍了地下堆垛式立体车库和控制系统结构、工作原理、软件的实现，分析了系统的控制流程和PLC控制的梯形图。该系统实现了立体车库的有效控制与管理，充分发挥该车库的特点。

目录

摘要I

ABSTRACT II

第1章绪论1

1.1本文的目的和意义1

1.2国内外立体车库的研究现状1

1.2.1国外立体车库的发展现状1

1.2.2我国立体停车库的发展现状1

1.3研究的主要内容、目标和方法2

第2章自动化立体车库的简介4

2.1自动化立体车库的类型4

2.1.1水平循环式立体停车库4

2.1.2垂直循环式立体车库5

2.1.3垂直升降式立体车库5

2.1.4升降横移式立体车库6

2.1.5输送带式立体停车库7

2.2自动化立体车库的特点8

2.3立体车库的主要技术指标9

2.3.1适用车型9

2.3.2停车车位空间9

2.3.3库容与库容利用率10

2.3.4车辆存取时间10

2.4立体车库设计选型的要点11

2.4.1立体车库库址选择11

2.4.2适用车型的确定11

2.4.3立体车库容量的确定12

2.4.4选型12

第3章可编程序控制器（PLC）的简介13

3.1可编程序控制器的特点13

3.2 PLC的硬件结构14

3.2.1中央处理单元（CPU） 15

3.2.2开关量输入/输出单元15

3.3 PLC的工作原理18

3.3.1输入刷新阶段19

3.3.2程序执行阶段19

3.3.3输出刷新阶段19

3.4可编程序控制器的编程方式21

3.4.1梯形图语言22

3.4.2指令助记符语言23

3.5 PLC应用编程的原则和步骤23

3.5.1编程中遵循的基本原则23

3.5.2编程的进行步骤24

第4章堆垛式立体车库的系统构成25

4.1运行原理和特点25

4.2车库系统的结构25

4.3信息管理系统26

4.3.1上位机26

4.3.2热备机系统27

4.4出入口控制系统27

4.4.1服务器27

4.4.2激光检测系统27

4.4.3主控PLC系统27

4.5智能机械系统28

4.5.1堆垛机系统28

4.5.2水平交接系统28

第5章立体车库控制系统的设计29

5.1进出车控制系统的设计29

5.1.1系统设计29

5.1.2梯形逻辑图32

5.1.3小结34

5.2地下停车库控制系统设计35

5.2.1系统构成和工作原理35

5.2.2堆垛机到位原理36

5.2.3控制系统设计36

5.2.4逻辑梯形图41

5.3控制系统的改进和运行速度的改善42

结论44

参考文献45

致谢47

附录1：指令语言48
