M1099-沟槽凸轮的工艺设计及数控加工 下载积分：150　资料编号： M1099

作品包括:

Word版说明书1份，共64页

任务书一份

工序卡6张

工艺过程卡1张

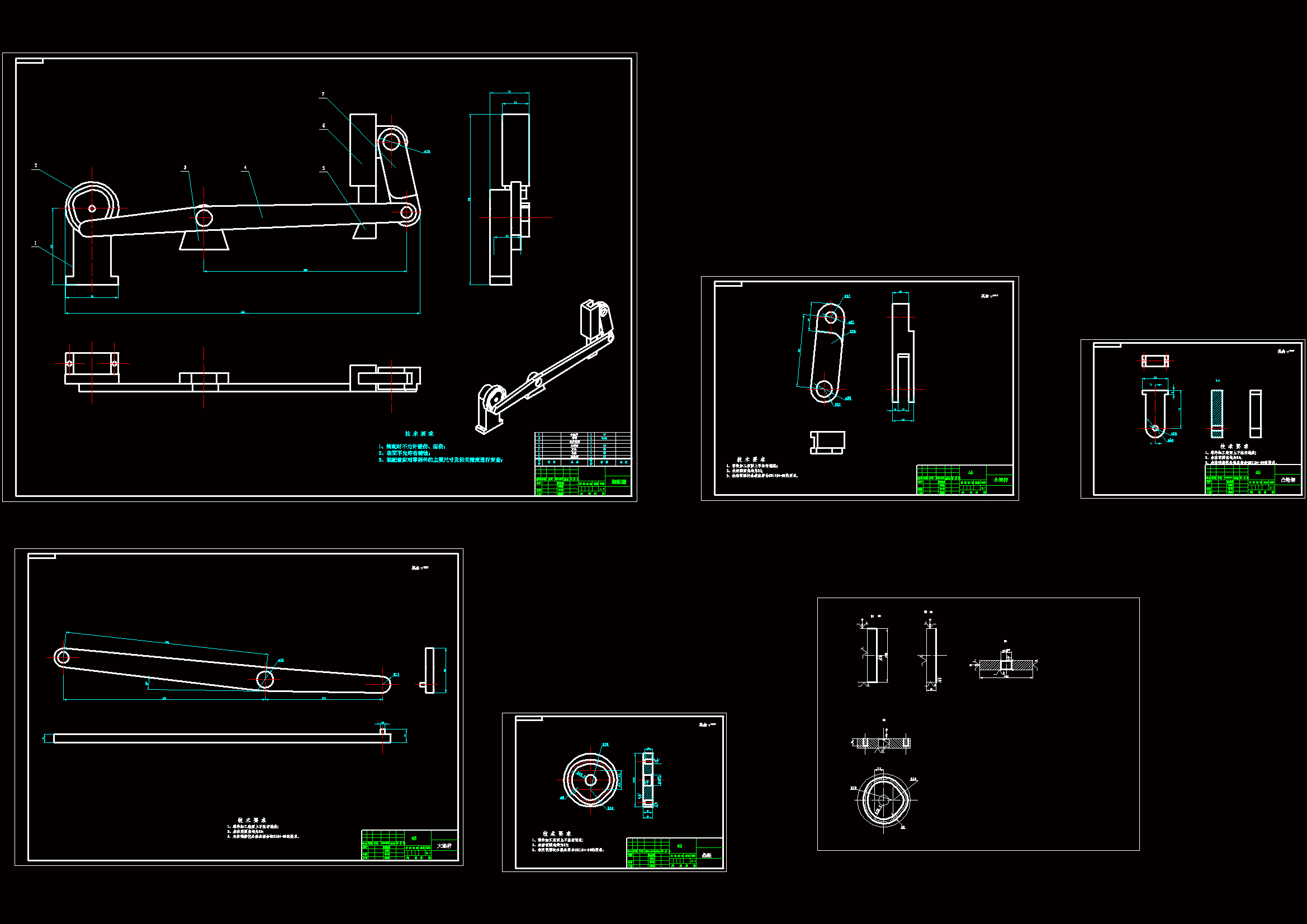

CAD版本图纸，共6张

UG三维图一份

SW三维图一套

仿真动画视频一份

摘要

凸轮是一具有曲面轮廓的构件，一般多为原动件（有时为机架）；当凸轮为原动件时，通常作等速连续转动或移动，而从动件则按预期输出特性要求作连续或间隙的往复运动、移动或平面复杂运动。

本文主要介绍凸轮的大体概念与凸轮廓线的设计计算，以及后期使用三维软件仿真其廓线。

凸轮轮廓曲线是凸轮机构设计的关键，常用的设计方法有解析法和图解法。本文将对这两这种方法进行大致分析与应用设计，利用三维软件绘制凸轮机构实体模型，并用三维软件的三维设计凸轮机构运动模型，进行机构运动学仿真分析，可以较准确掌握机械产品零部件的位移、速度和加速度等动力学参数，进而可分析机构动作的可靠性。

主要技术要求为：熟悉凸轮设计基本原理及相关理论计算；凸轮机构运动仿真及受力分析；指定内容的翻译和三维软件的熟练应用。

本文将重点研究平行凸轮建模，受力分析和运动仿真与分析。通过理论上的计算和研究，结合图解以及解析的方法，算出凸轮廓线的大致数据，用三维软件将其绘制出，进行运动仿真，记录和研究其位移、速度和加速度等动力参数，最后分析出机构动作的可靠性。使以后工作中，可以更准确掌握机械产品零部件的动力方面个参数，减少事故的发生，降低设计的难度。

在当今经济全球化、市场竞争日趋激烈的时代，新产品的开发时间成为企业能否在激烈的市场竞争中取胜的关键因素。传统的产品设计过程中重复计算、重复建模等工作量很大，一直困扰着产品开发人员，严重影响了产品的设计质量和效率。这种现象在凸轮的设计中尤为突显。针对这一问题，本课题利用三维软件中的运动仿真模块对凸轮机构运动进行模拟仿真。

本的主要研究内容有：

1、沟槽凸轮设计

2、沟槽凸轮机构的零部件的实体建模

3、沟槽凸轮机构的运动仿真
