M1108-发动机过渡盘数控工艺及夹具设计 下载积分：50　资料编号： M1108

作品包括:

Word版说明书1份，共30页

工序卡6张

工艺过程卡1张

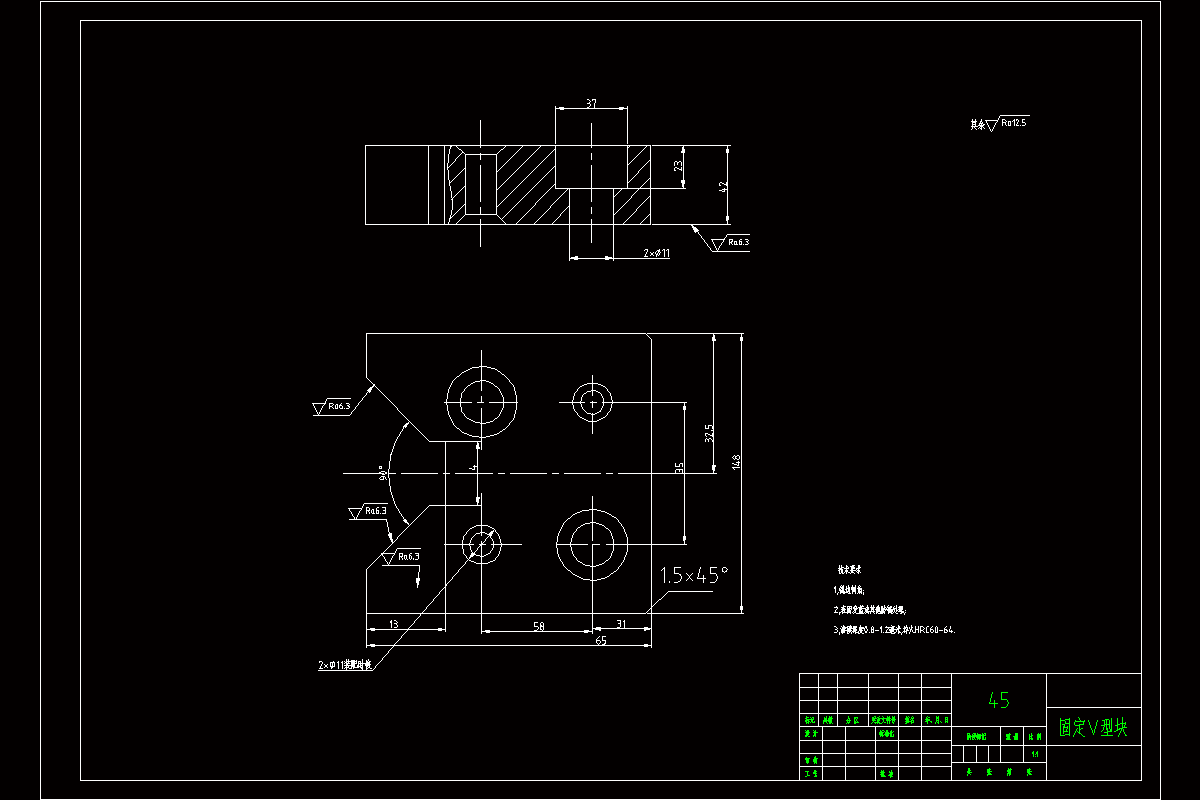

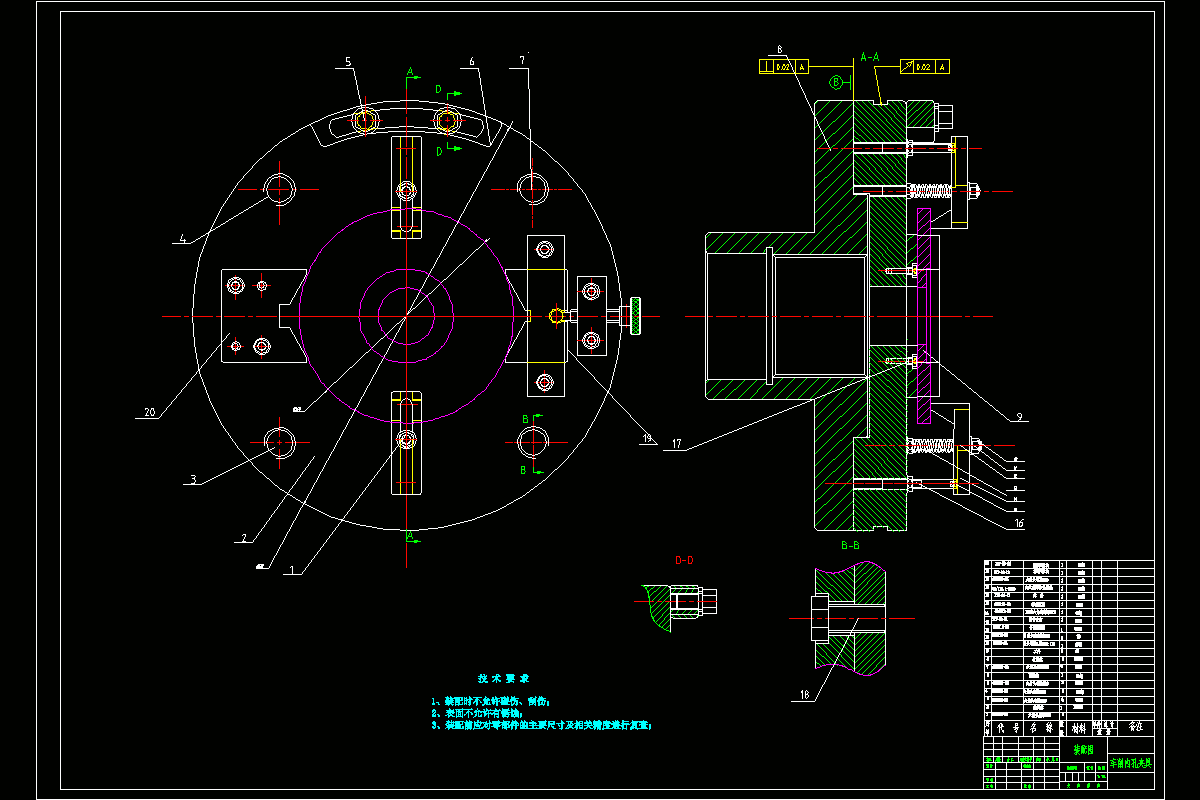

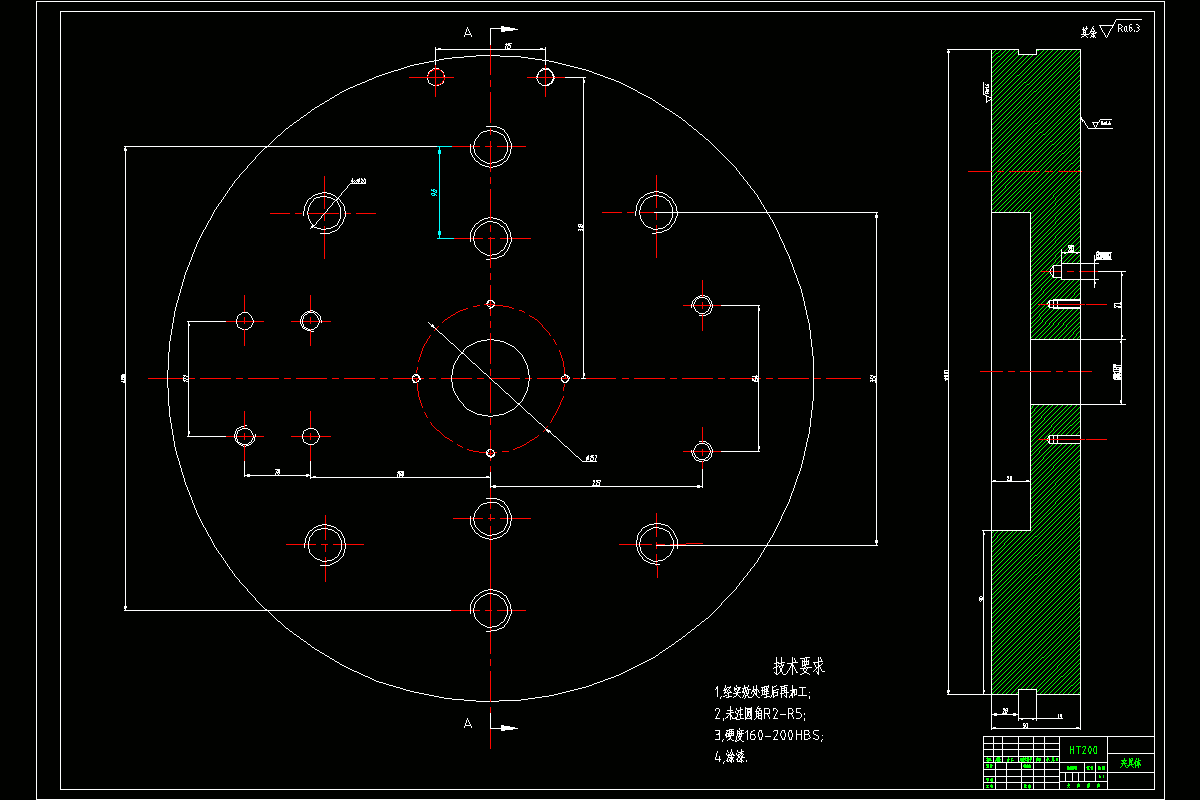

CAD版本图纸，共6张

数控程序一份

摘要

发动机过渡盘零件加工工装设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。合理性与不足之处，并在以后设计中注意改进。
