M1143-联轴器箱体右侧面4孔组合钻床及其夹具设计 下载积分：50　资料编号： M1143

作品包括:

Word版说明书1份，共37页

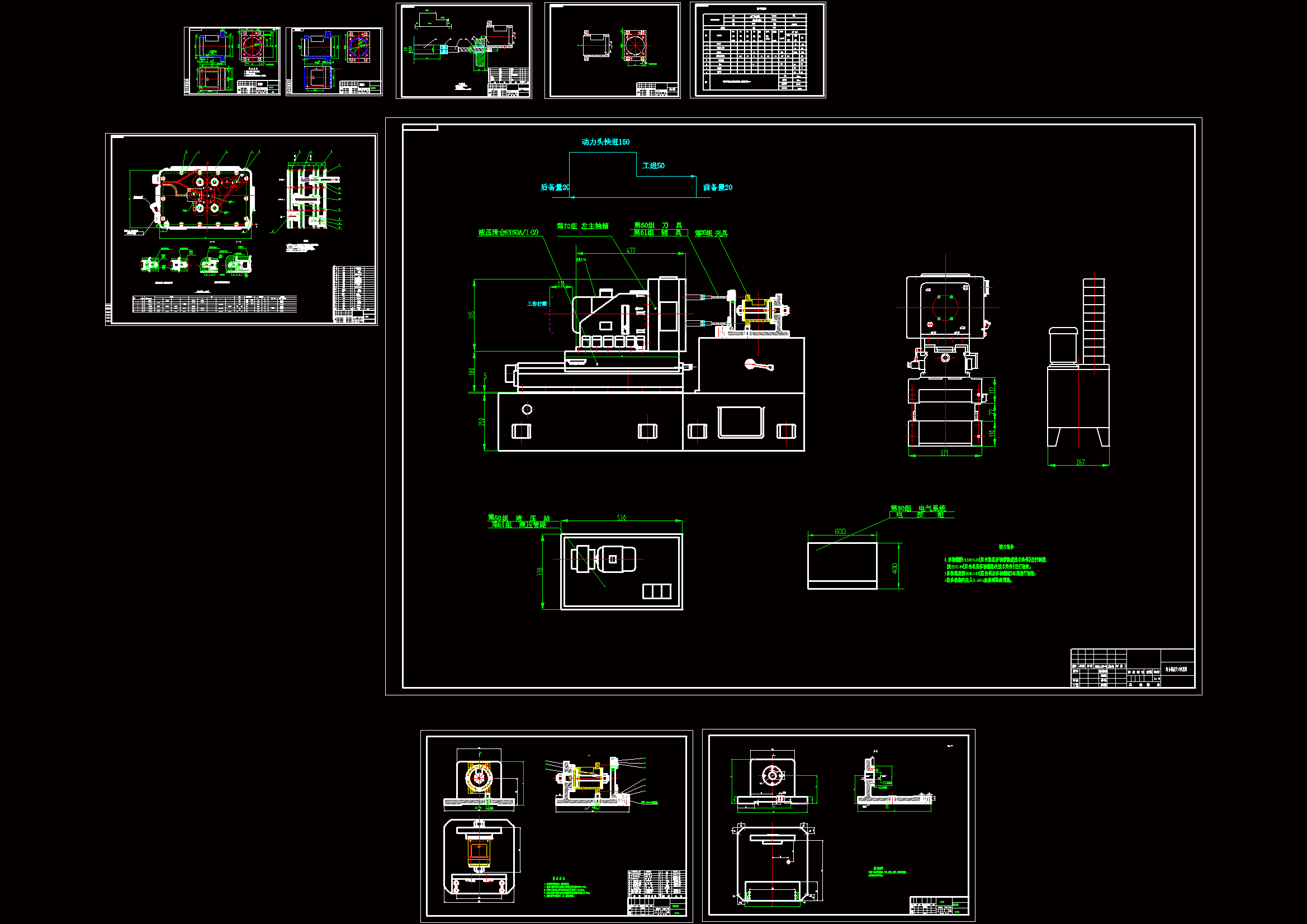

CAD版本图纸，共9张

摘要

本文对联轴器箱体孔的加工工艺进行了详细的分析，就其孔的加工提出了“一次装夹，多工位加工，达到产品图样的精度要求”的思路。根据这一思路设计了钻孔组合机床设计。该组合机床由立柱、立柱底座、中间底座、液压滑台、动力箱、多轴箱等组成。本文对各部分的设计进行了详细的计算和论证。

在工艺制定过程中，通过批量的进行钻底孔的加工方案，并寻求最佳的工艺方案，借此说明了工艺在生产过程中的重要性。本人的设计的主要内容是：进行了机床总体布局设计；对机床的进给和传动部分进行了设计；结合实例，介绍了夹具设计方法；通过此设计，本机床完全能满足设计要求，与传统的机床相比，本机床具有自动化程度高，生产率高，精度高等优点。
