M1144-曲轴箱箱体底面4×φ18孔组合钻床及夹具设计 下载积分：50　资料编号： M1144

作品包括:

Word版说明书1份，共32页

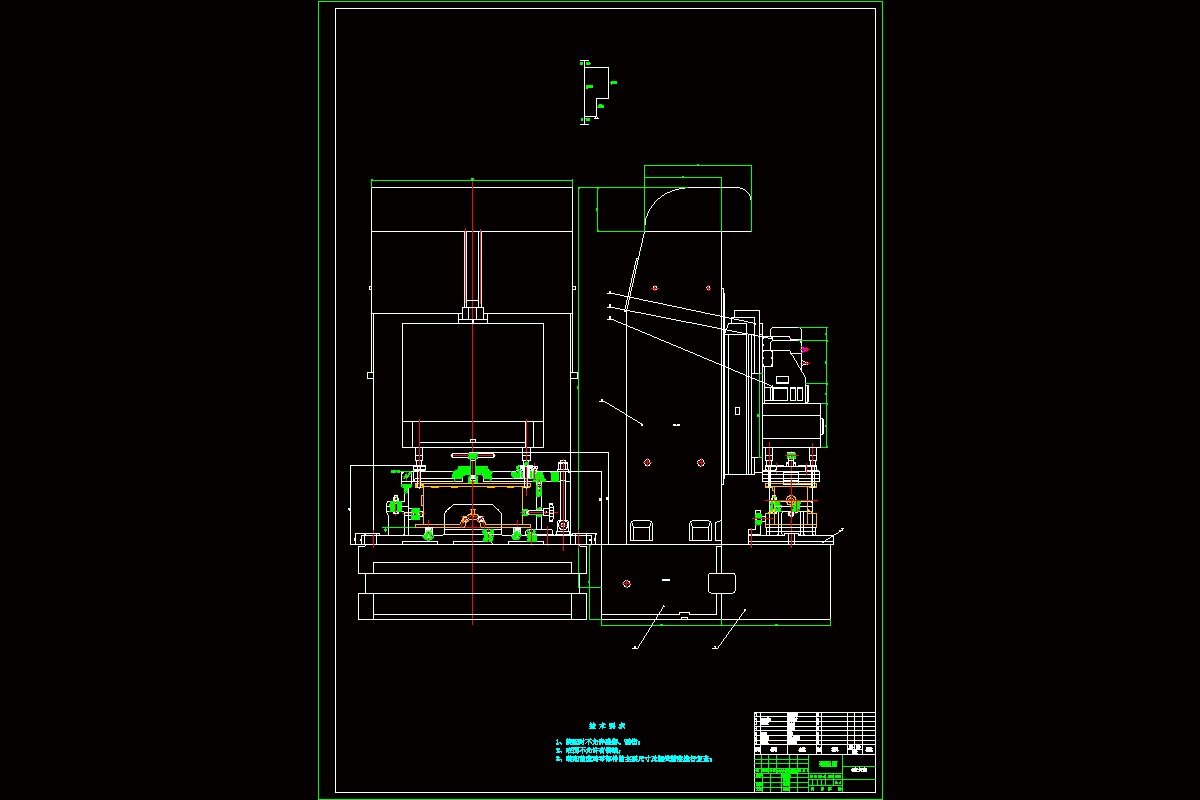

CAD版本图纸，共8张

摘要

根据设计任务书的要求,本设计说明书针对加工曲轴箱箱体底面4×Φ18孔组合钻床的设计及专用夹具设计进行说明。主要内容包括组合钻床的选用，钻床钻孔的方案，最后还有多轴箱内部的计算和夹具的具体计算。

根据组合钻床的选用以及钻孔的方案画出机床的“三图一卡”，多轴箱就要根据画出来的尺寸联系图来一步步设计。此外，为了适应现代社会生产的需要，需设计专用夹具。
