A597-汽车变速器齿轮座工艺及工装夹具的设计 下载积分：50　资料编号： A597

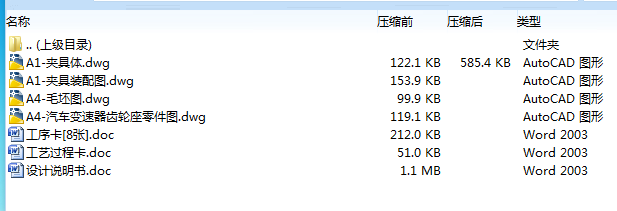

作品包括:

说明书1份，共32页，约8700字左右

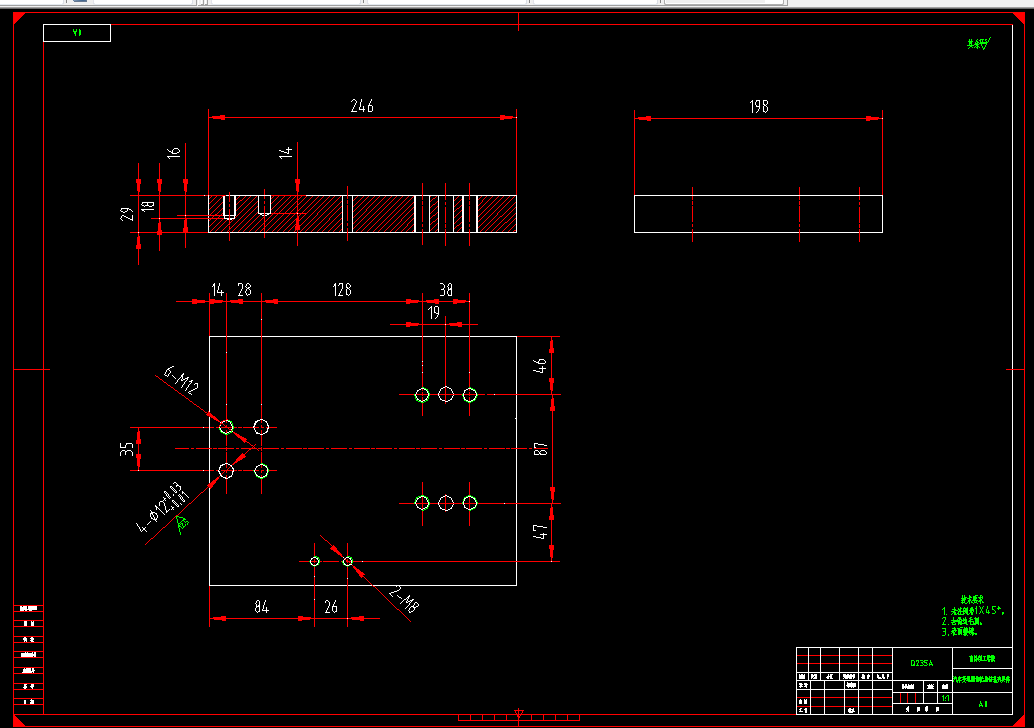

CAD版本本图纸，共4张

摘  要

本次设计的主要内容是汽车变速器齿轮座工艺及工装夹具的设计。齿轮座主要是与齿轮、轴承等零件配对使用，其主要加工表面及控制位置为 大头外圆和 小头外圆。由零件要求分析可知，保证 大头外圆和 小头外圆尺寸的同时应该尽量保证其同轴度，这对于后工序装配和总成使用上来说都有重要影响。所以，工序安排时，采取以 大头外圆粗定位夹紧加工后，对 小头外圆进行车削、磨削加工同时成型。因大头外圆和小头外圆的表面粗糙度分别为Ra1.6和Ra0.8，可通过粗车、精车、磨削加工来满足。对于钻、绞 孔时，主要以齿轮座的小头外圆定位，控制其自由度，以达到加工出来的产品满足要求并且一致性好的目的。本文的研究重点在于通过对齿轮座的工艺性和力学性能分析，对加工工艺进行合理分析，选择确定合理的毛坯、加工方式、设计高效、省力的夹具，通过实践验证，最终加工出合格的齿轮座零件。

【关键词】汽车变速器齿轮座、工艺、定位

目   录

一、绪  论 4

   1.1课题的背景 5

   1.2夹具的发展史 5

二、零件的分析 5

2.1、零件的作用 5

2.2、零件的工艺分析 5

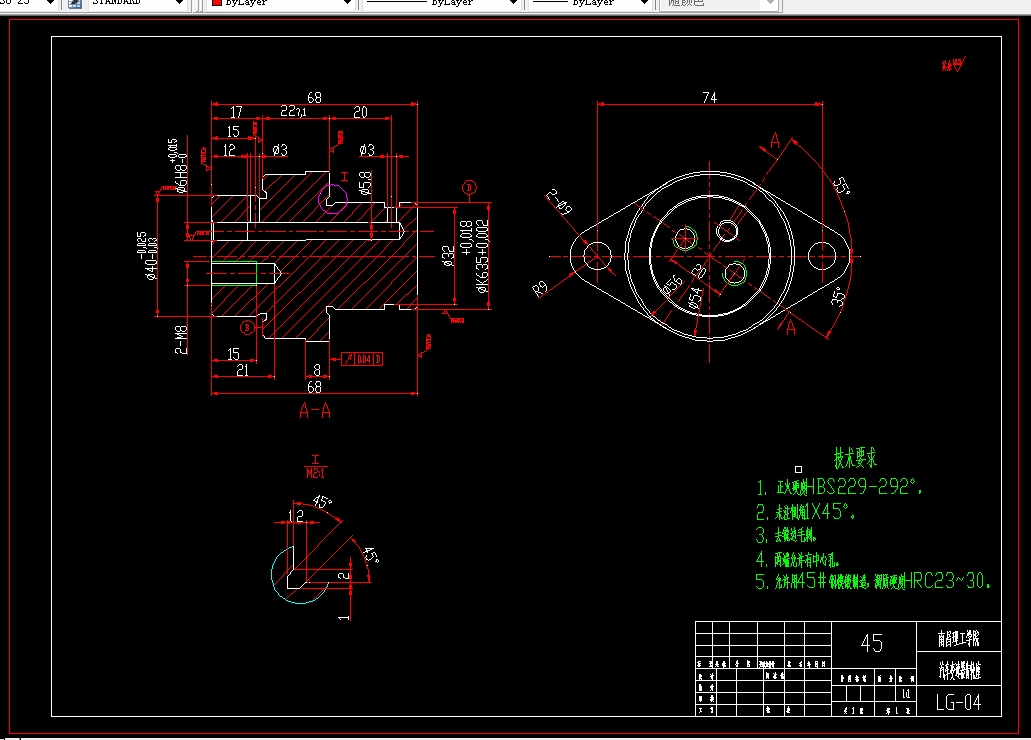

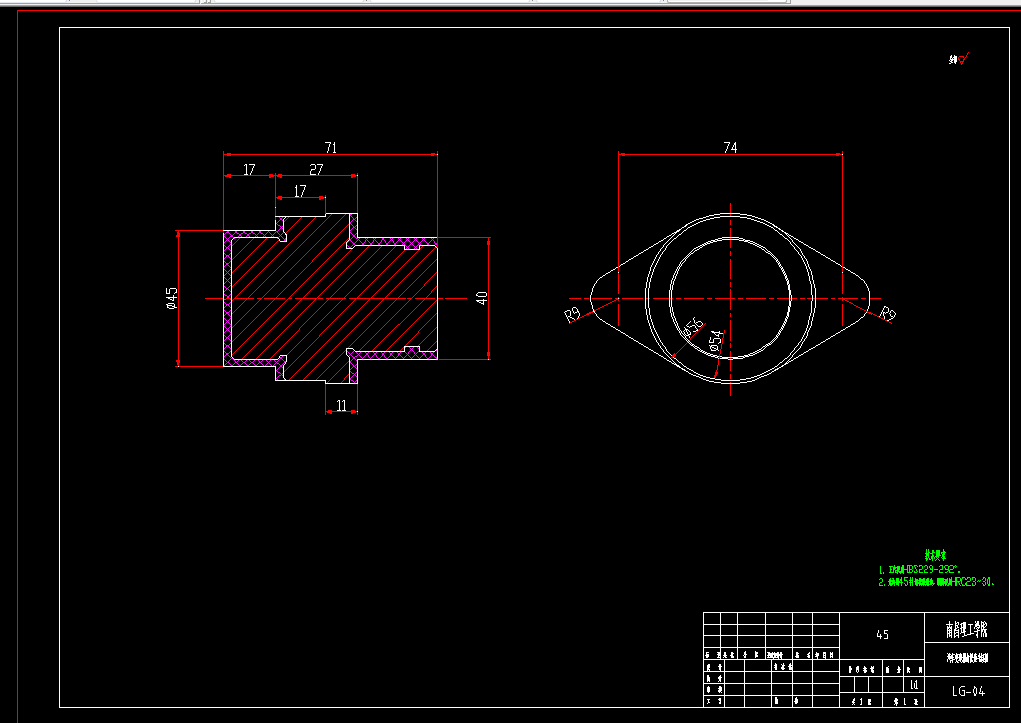

三、确定毛坯，绘制毛坯图、零件图 8

3.1、确定毛坯的制造形式及材料 8

3.2、机械加工余量、工序尺寸及毛坯尺寸的确定 8

四、工艺规程设计 10

4.1、定位基准的选择 10

4.2、制定工艺路线 10

4.3、选择加工设备及刀、夹、量具 14

4.4  确定切削用量及基本工时 16

  4.4.1粗车大头外圆及端面 17

  4.4.2粗车小头外圆及端面 18

  4.4.3精车大头外圆及端面 18

  4.4.4精车小头外圆及端面 19

  4.4.5车∮32沟槽 19

  4.4.6磨 外圆 20

  4.4.7钻 直孔 24

  4.4.8钻大端面2-M8螺纹孔底孔 ，攻M8牙，钻、绞∮5.8，∮6H8直孔 24

  4.4.9钻 油孔 25

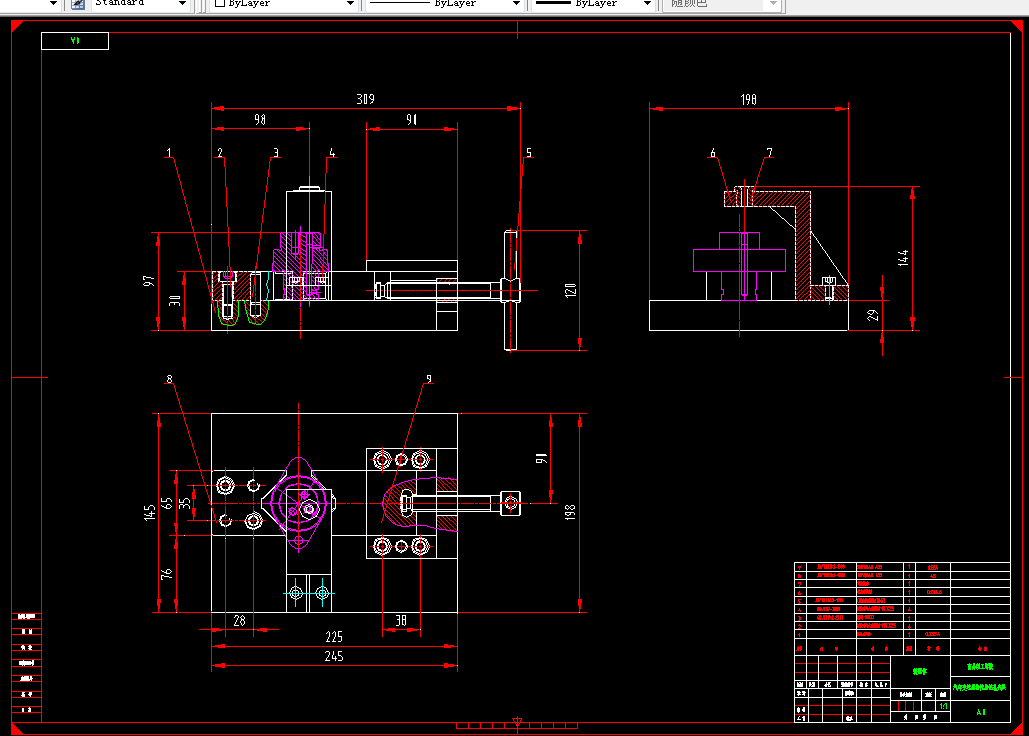

五、钻孔夹具的设计 26

5.1定位基准的选择 28

5.2切削力的计算与夹紧力分析 28

5.3夹紧元件及动力装置确定 29

5.4夹紧装置的设计 29

5.5夹具操作的简要说明 29

参考文献 30

结    论 31

致    谢 32
