M1160-ZK变速器箱体组合钻床Ⅱ及夹具设计 下载积分：50　资料编号： M1160

作品包括:

Word版说明书1份，共36页

任务书一份

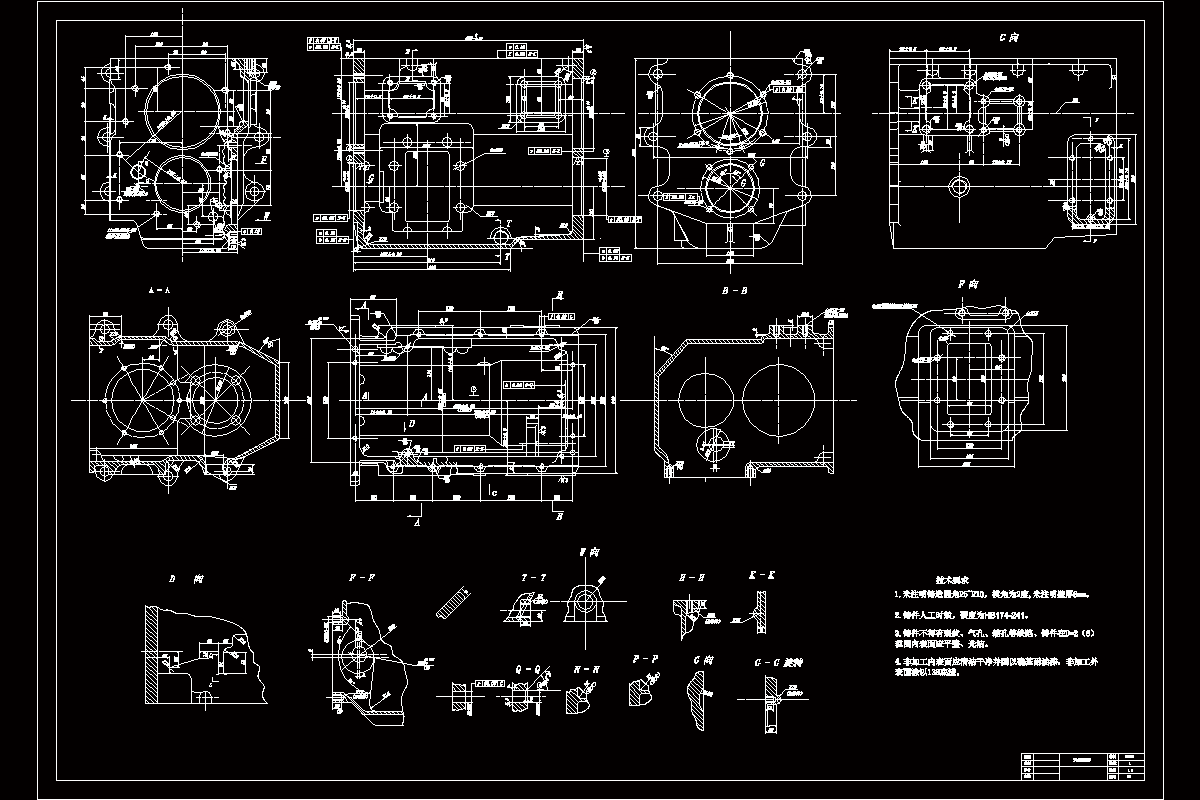

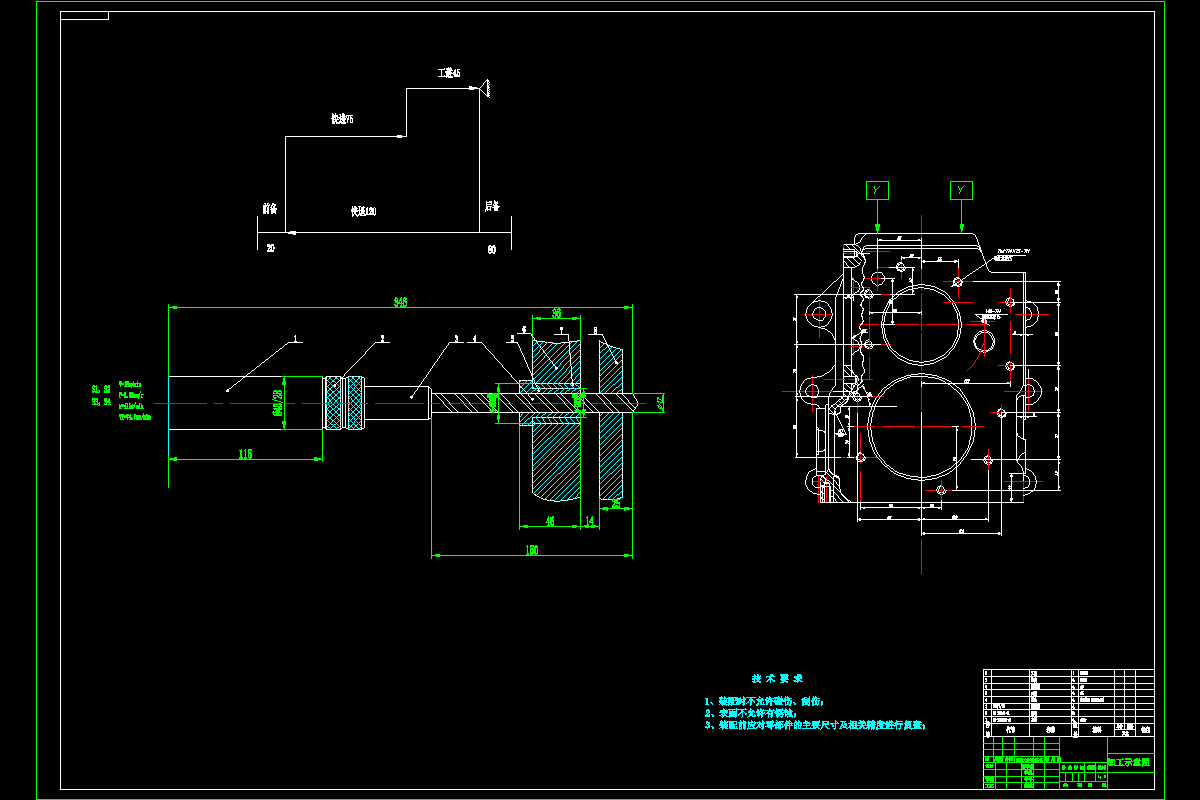

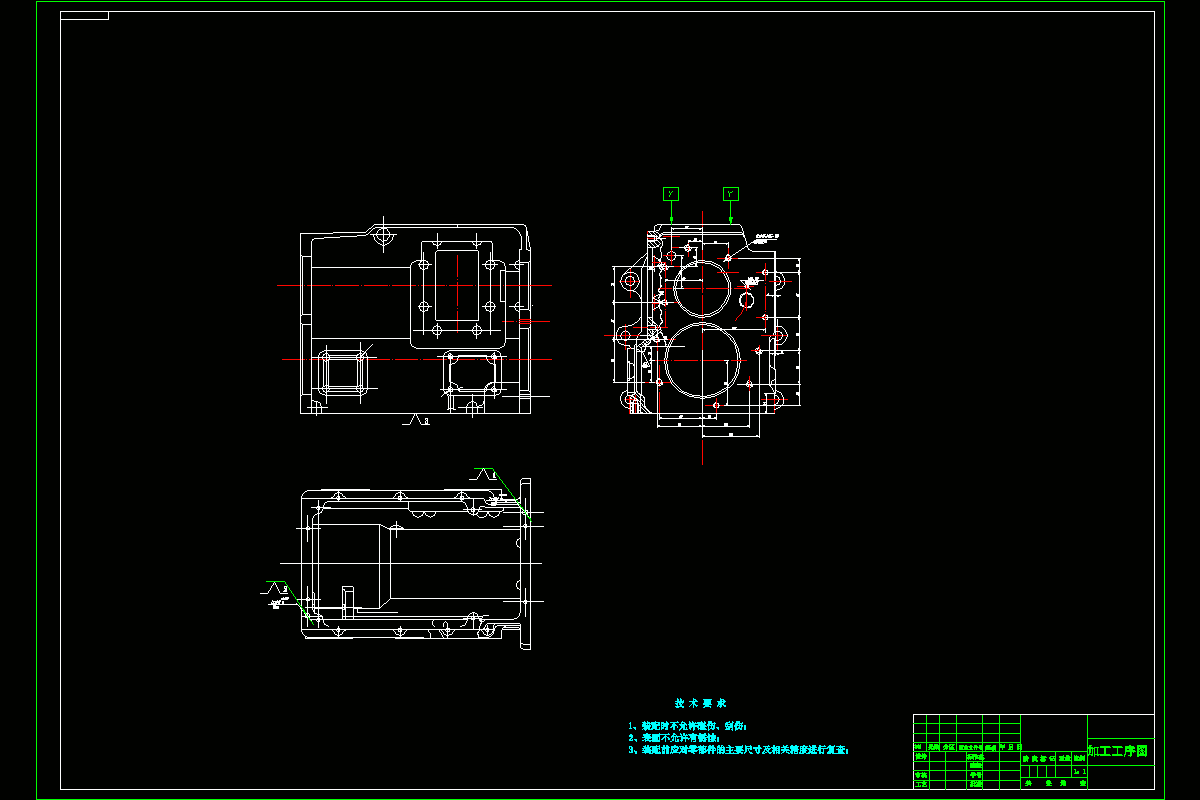

CAD版本图纸，共11张

摘要

根据设计任务书的要求,本设计说明书针对ZK变速器箱体的设计及专用夹具设计进行说明。要内容包括组合机床工艺方案的制定、组合机床配置型式的选择、组合机床总体设计以及轴箱设计。

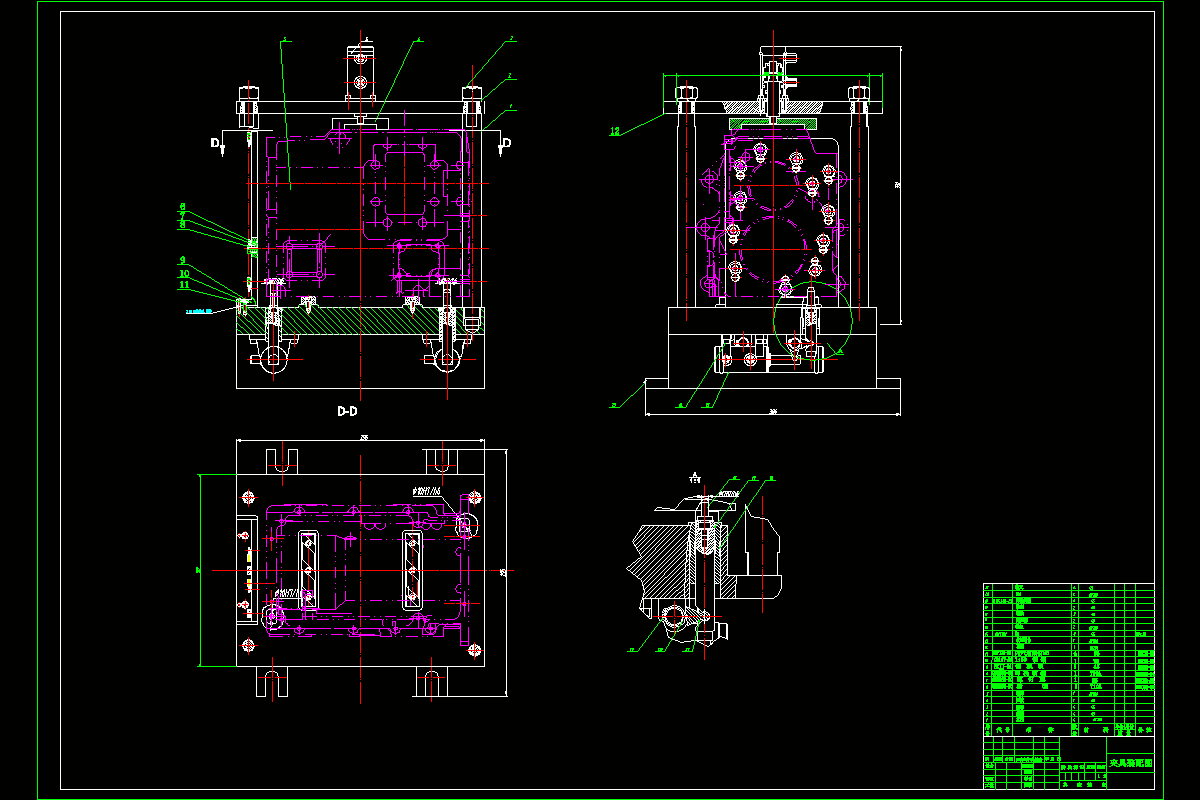

全文要包括组合钻床的总体设计和轴箱设计两部分。机床总体设计要是在选定工艺方案并确定机床配置形式、结构方案基础上确定“三图一卡”，多轴箱设计根据“三图一卡”，经过各种方案的比较，最后确定最优方案。此外，为了提高劳动生产率，降低劳动强度，保证加工质量，需设计专用夹具。
