A611-万向接头零件的加工工艺及钻孔夹具设计 下载积分：50　资料编号： A611

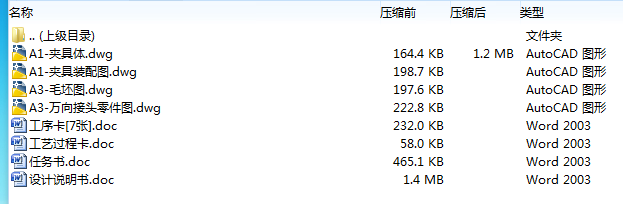

文档包括:

说明书1份，共34页，约8600字左右

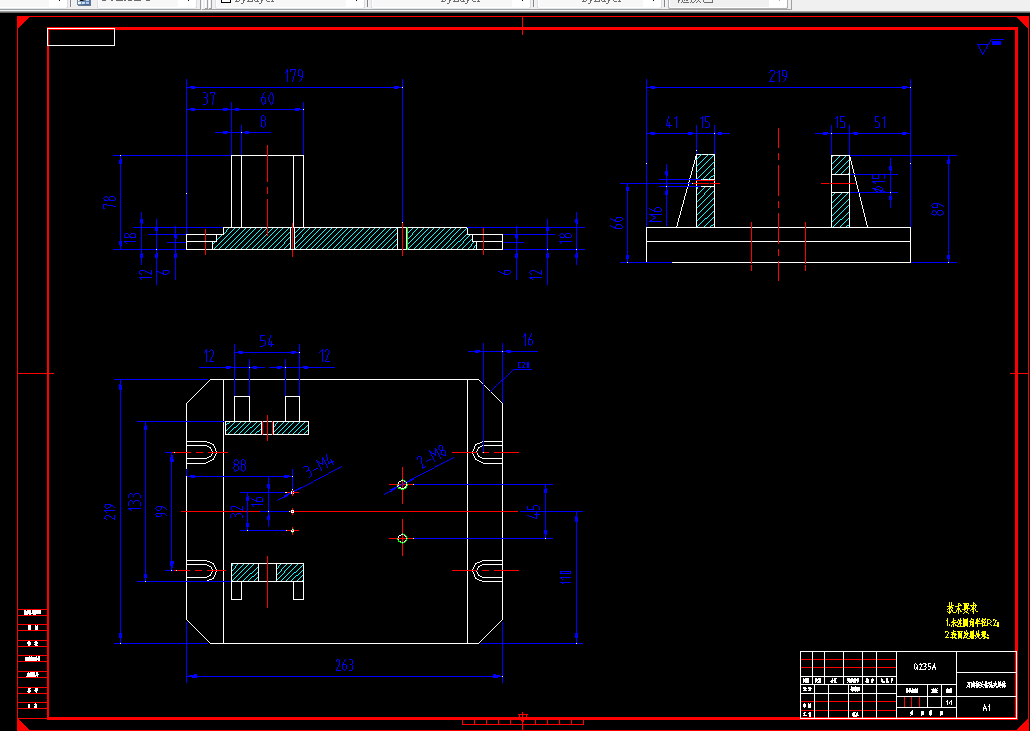

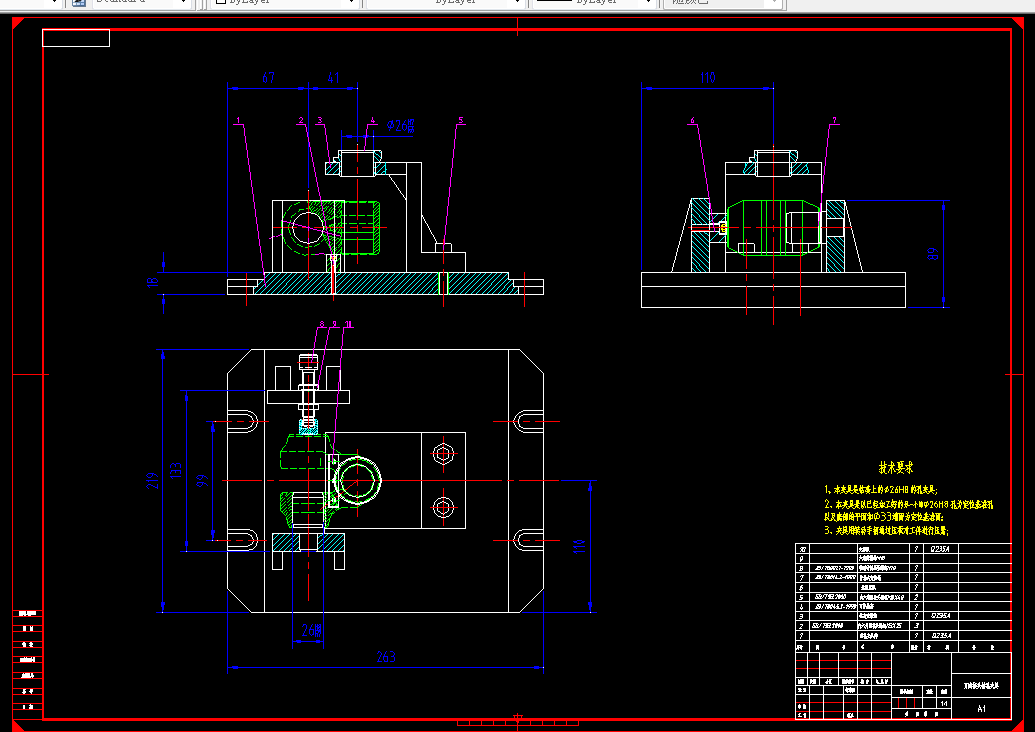

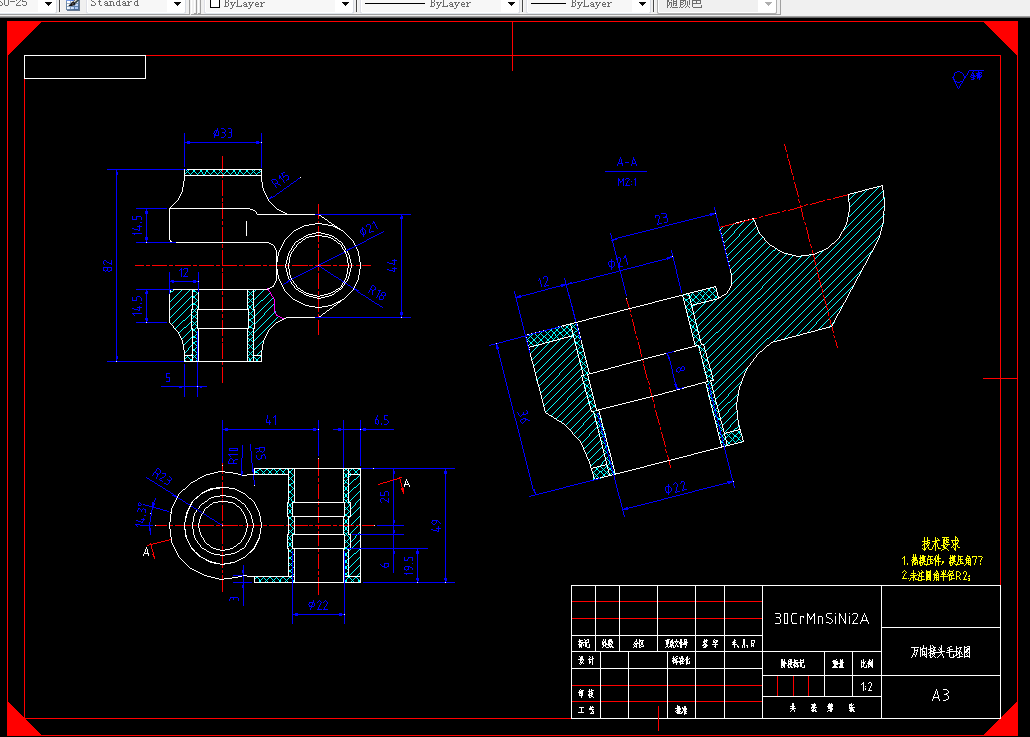

CAD版本本图纸，共4张

目录

摘 要 3

Abstract 4

1、绪  论 4

2、零件的分析 5

2.1、零件的作用 5

2.2、零件的工艺分析 5

3、确定毛坯，绘制毛坯图、零件图 8

3.1、确定毛坯的制造形式及材料 8

3.2、机械加工余量、工序尺寸及毛坯尺寸的确定 8

4、工艺规程设计 10

4.1、定位基准的选择 10

4.2、制定工艺路线 10

4.3、选择加工设备及刀、夹、量具 14

4.4  确定切削用量及基本工时 16

  4.4.1粗铣、精铣顶部 外圆端面 17

  4.4.2 粗铣、精铣第部 外圆端面，保证尺寸77h11 18

  4.4.3粗铣、精铣顶部 外圆端面 18

  4.4.4粗铣、精铣底部 外圆端面，保证尺寸44h11 19

  4.4.5钻、铰与 外圆同轴的 ， 孔 19

  4.4.6粗镗、精镗与 外圆中心线垂直方向的 ， 孔 20

  4.4.7线割2-∮5至尺寸.....................................................................................................................23

5、钻孔夹具的设计 26

5.1定位基准的选择 26

5.2定位误差的分析 26

5.3切削力及夹紧力的计算 20

    5.4夹紧元件及动力装置确定 28

5.5夹具设计及操作的简要说明 30

小 结 33

致 谢 34

参考文献 35

摘 要

    本次设计的主要内容是万向接头加工工艺规程及 孔钻孔夹具的设计。万向接头主要是与其它零件配对使用，其主要加工表面及控制位置为 内孔和 以及与 中心轴线垂直的另一组 内孔。由零件要求分析可知，保证 孔和 尺寸的同时应该尽量保证其同轴度和垂直度，这对于后工序装配和总成使用上来说都有重要影响。所以，工序安排时，采取以 定位夹紧加工后，对 孔进行钻削加工同时成型。因其粗糙度为Ra0.4，可通过钻，铰孔满足。对于与 中心轴线垂直的另一组 内孔，主要以万向接头的已经加工出的 定位，控制其自由度，以达到加工出来的产品满足要求并且一致性好的目的。本文的研究重点在于通过对万向接头的工艺性和力学性能分析，对加工工艺进行合理分析，选择确定合理的毛坯、加工方式、设计高效、省力的夹具，通过实践验证，最终加工出合格的万向接头零件。

    关键词：万向接头，工艺规程，钻孔，工艺路线，加工方式；
