Z538-鞋底点胶机设计[含SW三维图] 下载积分：240　资料编号： Z538

作品包括：

Word版说明书1份，共35页，约13000字

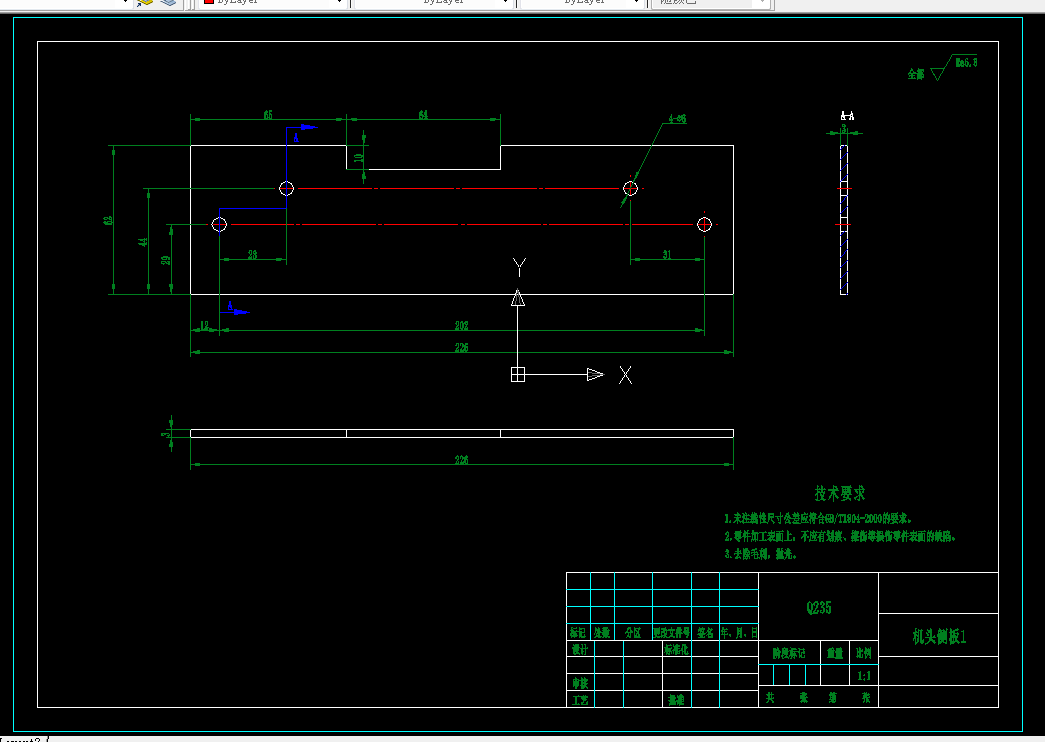

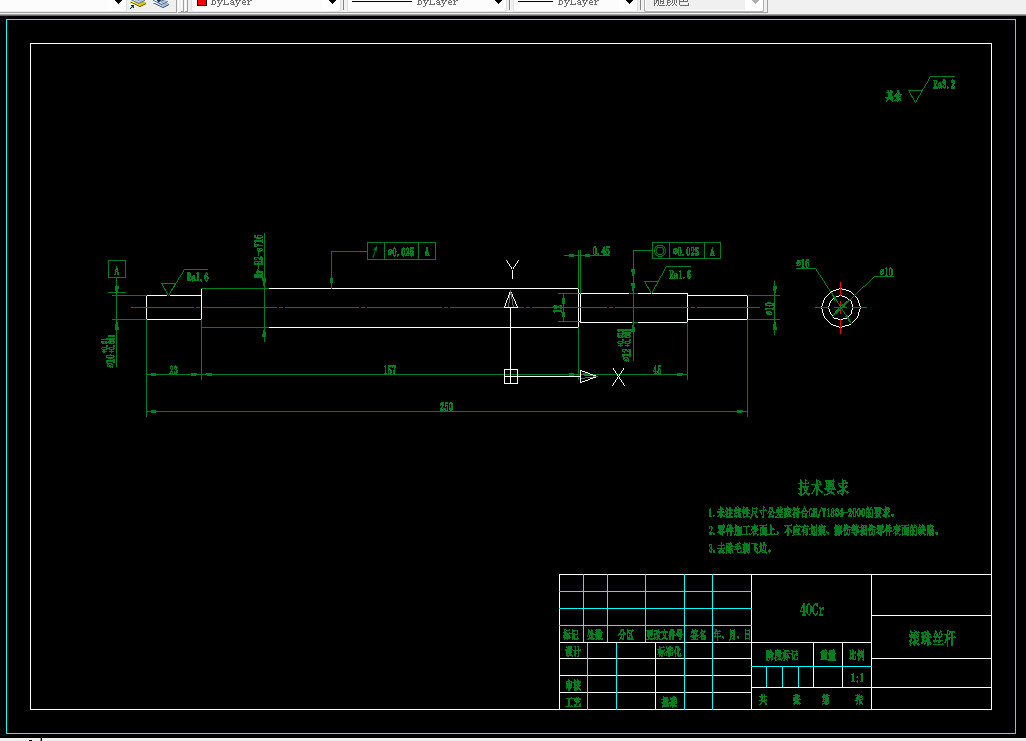

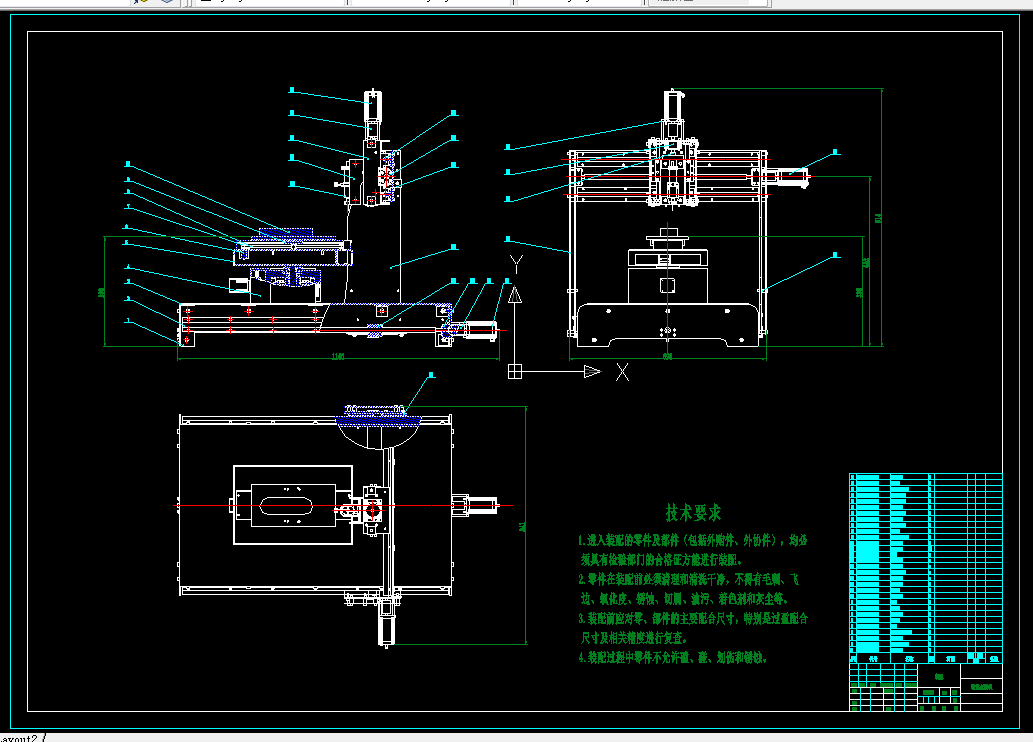

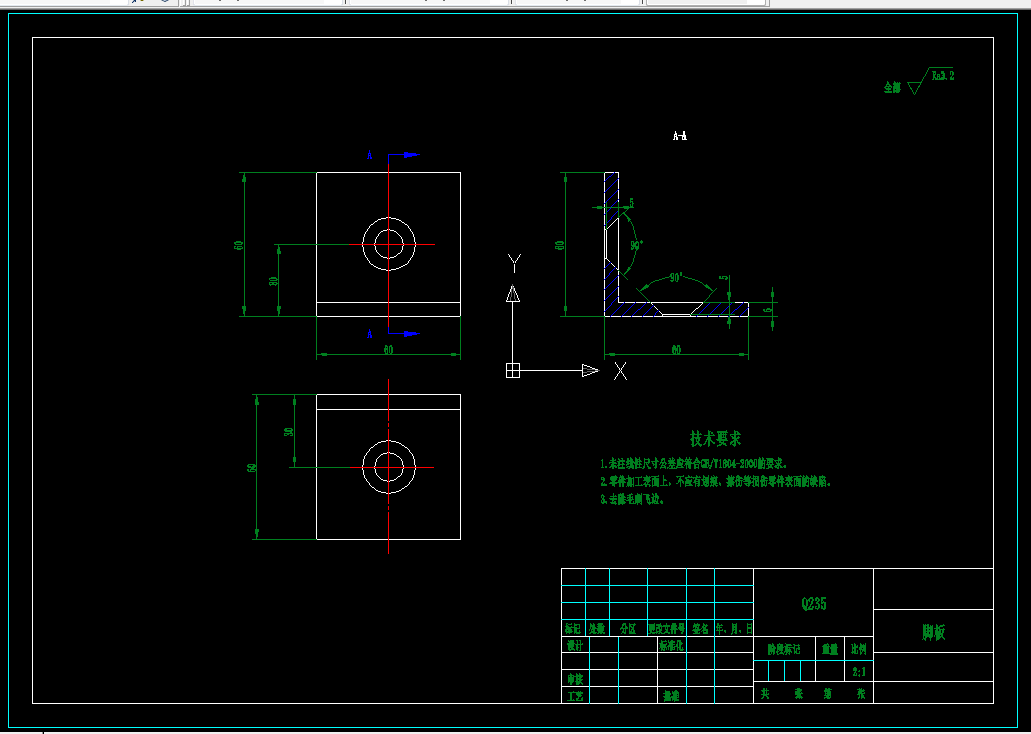

CAD版本图纸，共8张

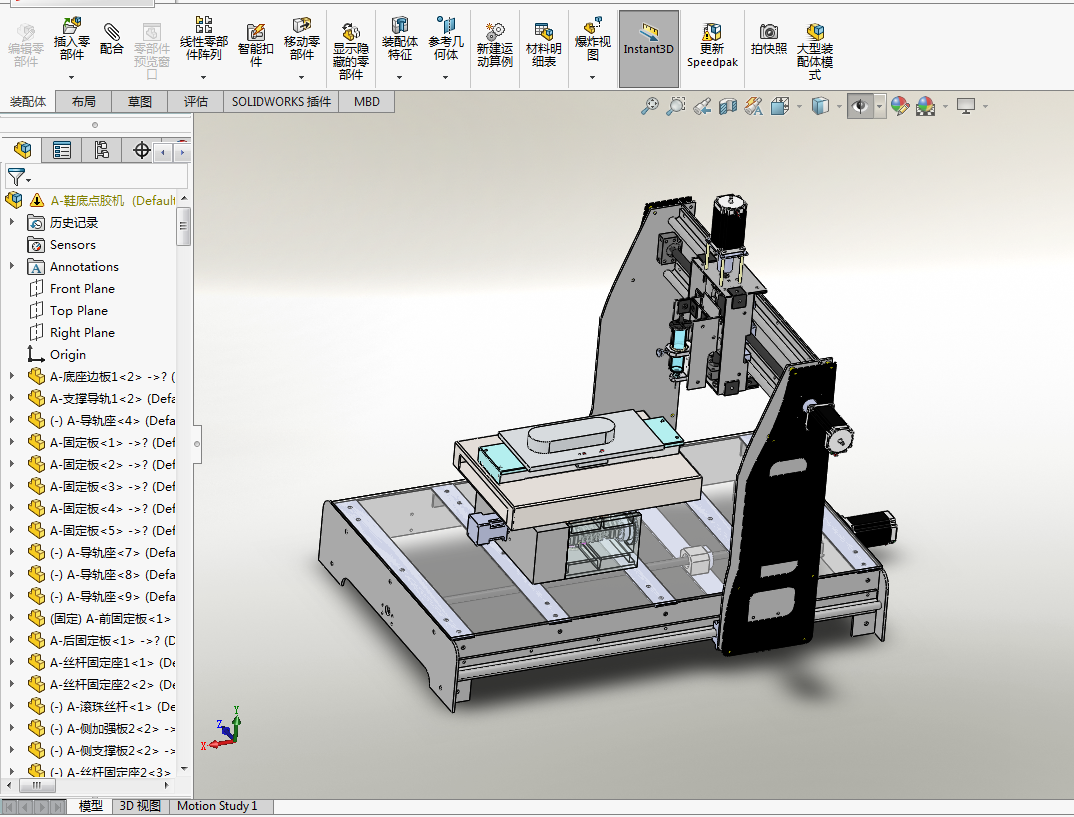

SW三维图一套

摘要

在科学技术的不断发展之下，工业生产制造的水平和能力有了非常大的突破和提高，这些变化又在一定程度上促进了人们生活水平的发展，使得人们对生活质量有了更进一步的追求，其中一个追求目标就是更便捷的加工物料，随着各种自动化产品的增加，点胶机也慢慢变成了工业中不可缺少的工具，由此龙门点胶机也被更多的人所关注到。

本课题设计就是在人们对于龙门点胶机的更多关注下，进行的一个智能化改造，从而实现点胶机能够更加方便稳定的运行，为人们提供一个更人性化的加工系统。首先，对点胶机的国内外发展进行了了解并且确定了鞋底点胶机的加工方式，然后对鞋底点胶机进行了三维SolidWorks设计，最后完成二维图纸和论文。

关键词：鞋底点胶机； 快捷； 人性化

目录

摘要 I

Abstract II

第1章 绪论 5

1.1 背景 5

1.2 国内外鞋底涂胶机现状 5

第2章 鞋底点胶机的总体设计 10

2.1 设计参数 10

2.2 设计方案介绍 10

2.3 本章小结 12

第3章  纵向进给的设计 13

3.1 丝杠的设计 13

3.1.1 螺距的确定 13

3.1.2 根据螺距选择直径 13

3.2 导轨设计计算及选择 13

3.2.1 导轨挠度的计算 13

3.2.2 导轨的选择 14

3.3 步进电机的计算和选用 15

3.3.1 转动惯量计算 15

3.3.2 转动惯量计算 15

3.4 步进电机的选择 16

第4章 伺服进给系统设计 18

4.1伺服进给系统要求 18

4.2伺服进给系统原则 19

4.3 滚珠丝杠的选择和计算 19

4.3.1 滚珠丝杠的计算 20

4.3.2滚珠丝杠应注意的问题 21

4.4 滚动导轨的选择和计算 22

4.4.1直线滚动导轨的特点 23

4.4.2 滚动导轨的计算 24

4.5 轴承的选择与计算 25

4.4.1 轴承的检查 26

4.4.2 轴承的计算 26

4.6 伺服电机的选择 28

4.6.1 电机选择的原则 28

4.6.2 电机的选择 29

4.6.3 电机的计算 29

4.7 本章小结 31

结论 32

参考文献 33
