M1486-罗技鼠标电池盖注射模具设计[含UG三维图] 下载积分：150　资料编号： M1486

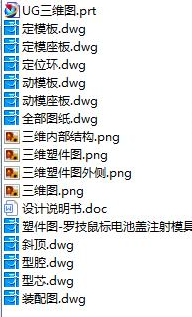

作品包括:

Word版设计说明书1份，共28页，约10000字

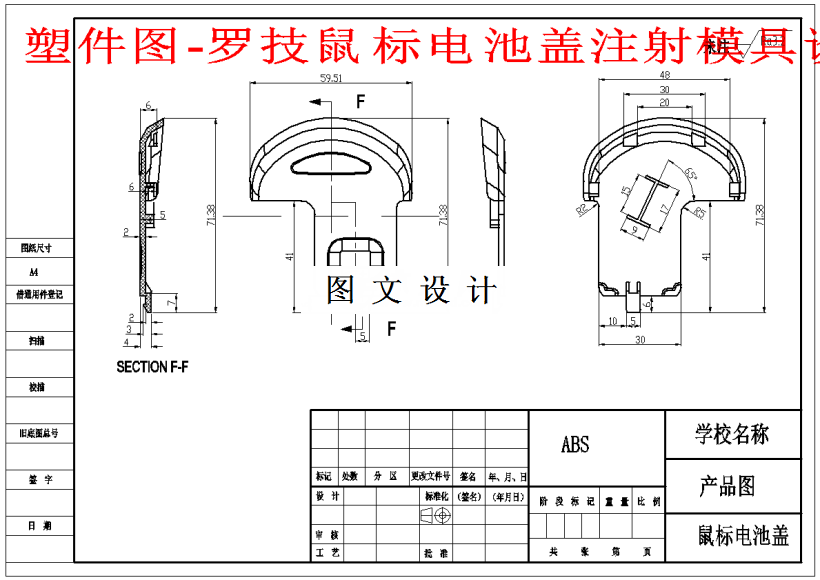

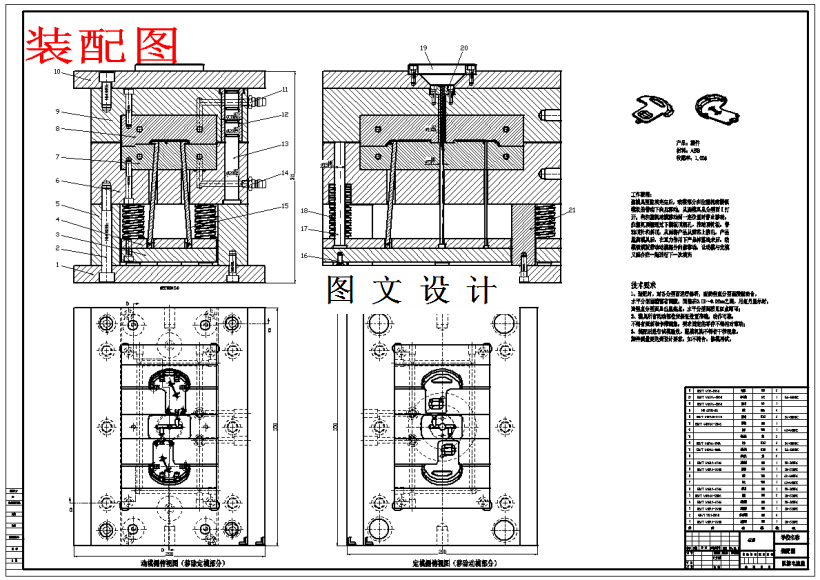

CAD版本图纸，共10张

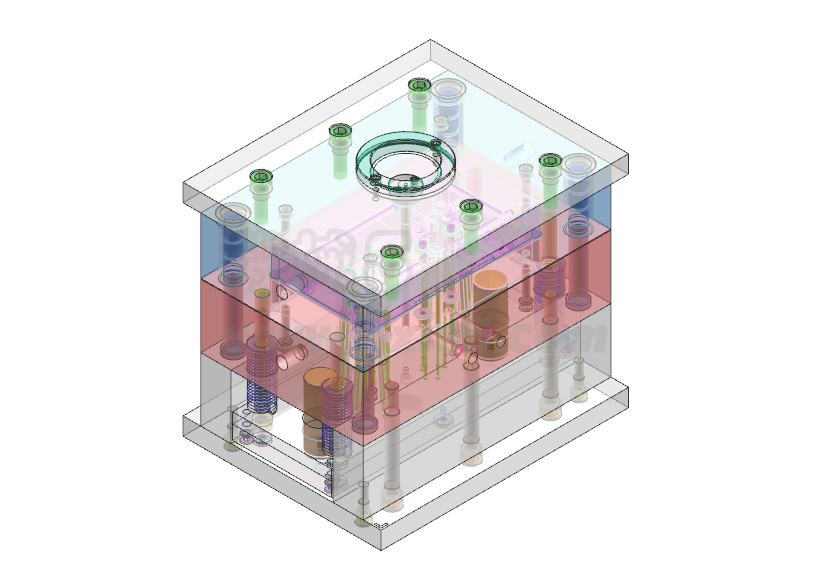

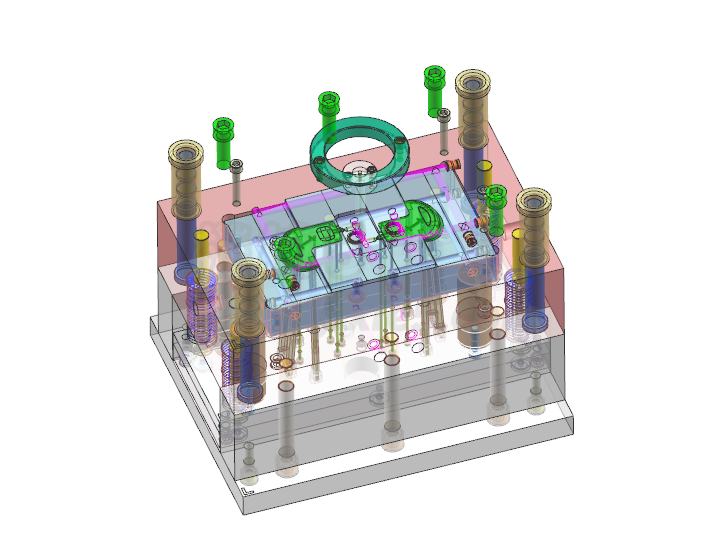

UG三维图一份

摘要

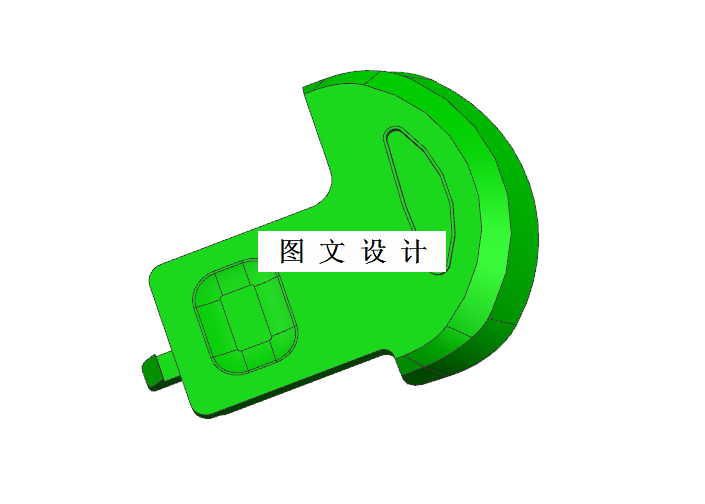

日常生活用品飞速发展，在本次课题中，选择了日常生活用品的典型零件，鼠标电池盖来作为本次设计。分析了鼠标电池盖结构，选择一个适合这个鼠标电池盖的材料。根据鼠标电池盖的结构，设定并且选择了分型面，确定了模具型腔的出模数量为一套模具出二个鼠标电池盖产品。在浇注系统的设计上面，我采用了常见的侧浇口浇注系统，这种浇注系统的流程短，流道的废料少，经济性满足要求，在成型系统的型芯和型腔机构的设计上面，采用了镶嵌式的型芯和型腔，这种型芯和型腔更好的加工和更换维修，可以保证模具有更高的寿命，针对这个鼠标电池盖模具，还设计了一种能够环绕鼠标电池盖塑件的冷却系统，让成型的周期尽可能的缩短。在顶出系统的设计上面，设计了模具中最常用的顶杆顶出机构来让鼠标电池盖更加容易脱模。结构上完成分析和设计以后，使用三维的软件，通过建模，实现鼠标电池盖的三维模具总装图的建模，运用CAD二维软件，画出来模具的二维总装图，塑件图，非标零件工程图，在最后，进行注塑机的选择，确定锁模力，注塑量等相关尺寸的校核。
