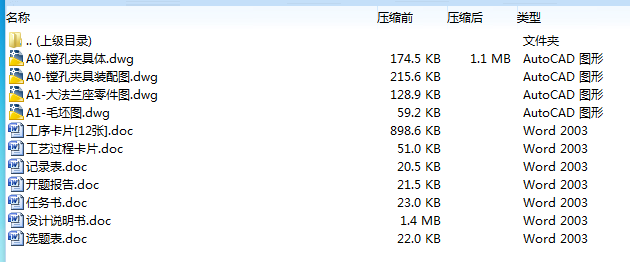

作品包括:
说明书1份,共27页,约8800字左右

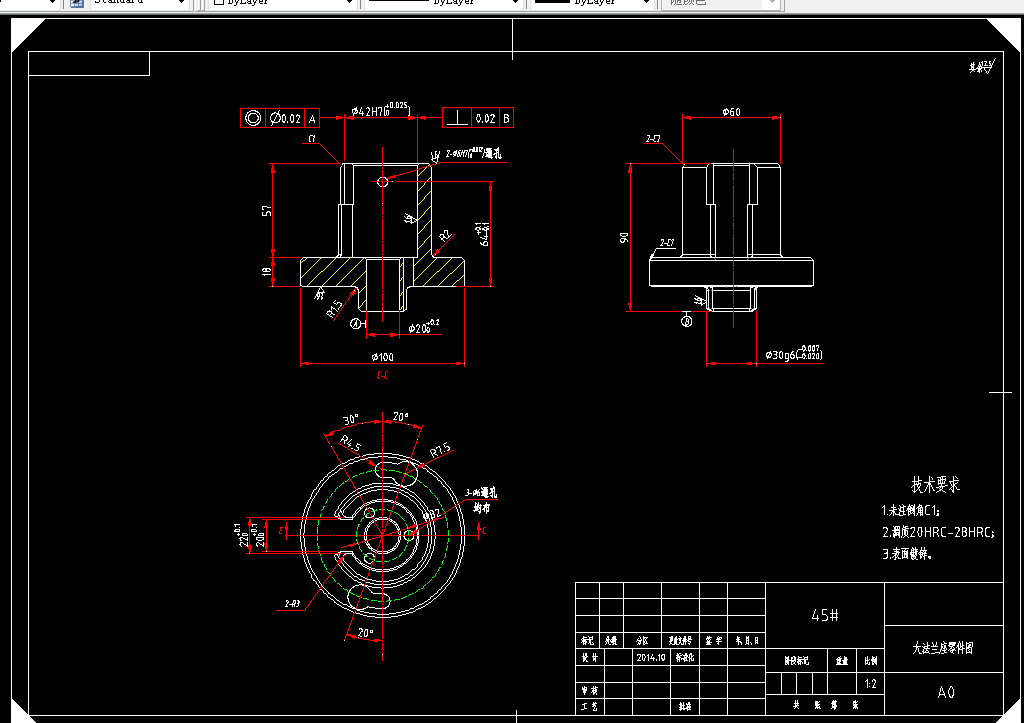

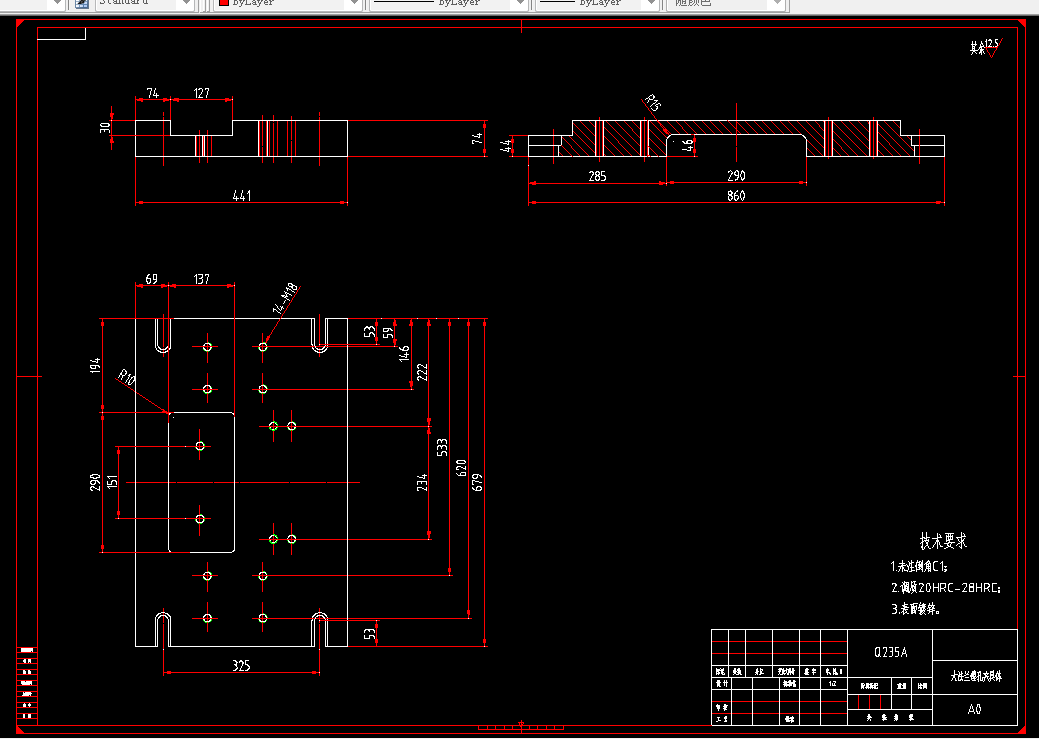

CAD版本本图纸,共4张
目录
摘 要 3
Abstract 4
1、绪 论 4
2、零件的分析 5
2.1、零件的作用 5
2.2、零件的工艺分析 5

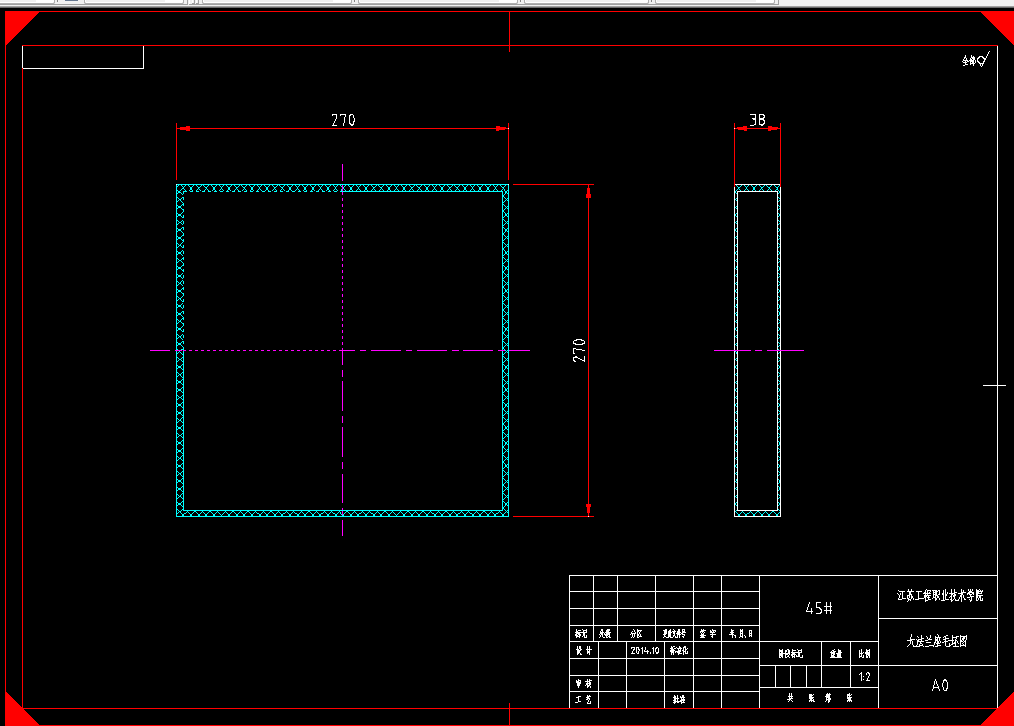

3、确定毛坯,绘制毛坯图、零件图 8
3.1、确定毛坯的制造形式及材料 8
3.2、机械加工余量、工序尺寸及毛坯尺寸的确定 8
4、工艺规程设计 10
4.1、定位基准的选择 10
4.2、制定工艺路线 10
4.3、选择加工设备及刀、夹、量具 14
4.4 确定切削用量及基本工时 16
4.4.1粗铣上下平面,半精铣上下平面,保证厚度尺寸33mm到位 17
4.4.2 粗铣四个端面,半精铣四个端面,保证尺寸260X260MM到位,铣倒角4-C3 18
4.4.3粗铣、精铣 凸台保证凸台对中心孔轴线的同轴度不大于0.02 18
4.4.4粗镗孔 贯穿 19
4.4.5精镗孔 并保证其对中心轴线的同轴度不大于0.02 19
4.4.6粗镗孔 20
4.4.7精镗孔 ,保证深度尺寸18mm到位.......................................................................23
4.4.8钻攻顶部平面上4-M6螺纹孔.................................................................................................24
4.4.9钻攻顶部平面上2-M5螺纹孔.................................................................................................24
4.4.10钻平面上4- 直孔..............................................................................................25

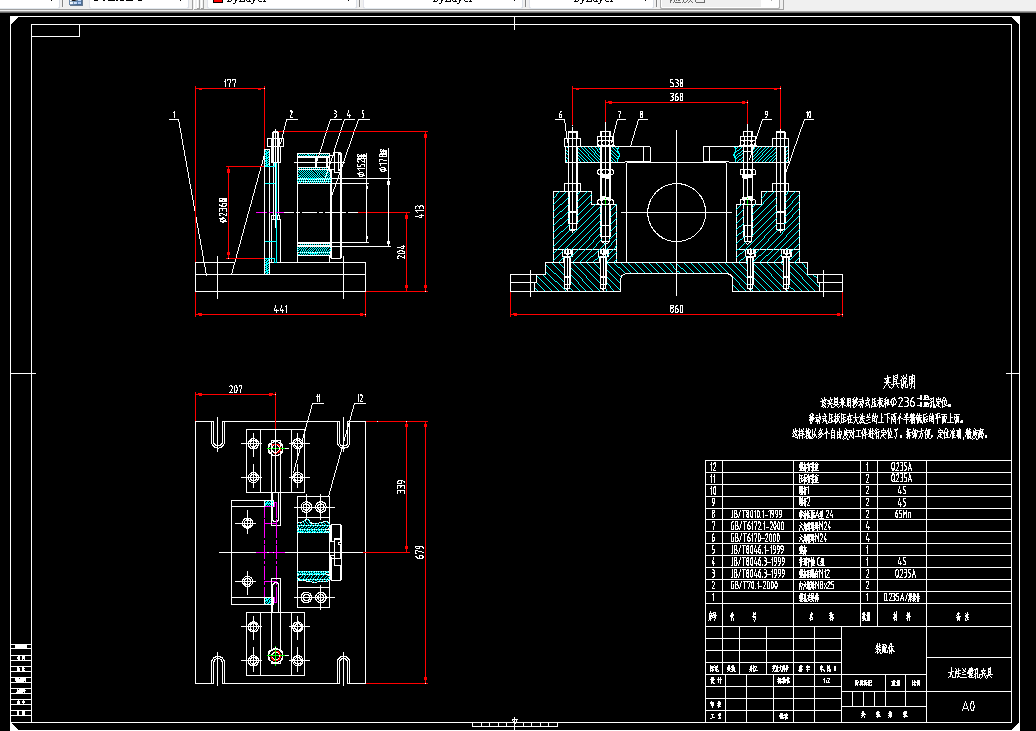

5、镗孔夹具的设计 26
5.1定位基准的选择 26
5.2定位误差的分析 26
5.3切削力及夹紧力的计算 20
5.4镗套与衬套的设计 27
5.5夹紧元件及动力装置确定 28
5.6夹具设计及操作的简要说明 28
小 结 28
致 谢 29
参考文献 29
摘 要
本次设计的主要内容是大法兰座加工工艺规程及 孔镗孔夹具的设计。大法兰座主要是与其它零件配对使用,其主要加工表面及控制位置为 外圆和 内孔。由零件要求分析可知,保证 孔和 外圆尺寸的同时应该尽量保证其同轴度,这对于后工序装配和总成使用上来说都有重要影响。所以,工序安排时,采取以 大外圆粗定位夹紧加工后,对 孔进行镗削加工同时成型。因其粗糙度为Ra3.2,可通过粗镗、半精镗满足。对于钻4-M6螺孔时,主要以大法兰座的四个侧面定位,控制其自由度,以达到加工出来的产品满足要求并且一致性好的目的。本文的研究重点在于通过对大法兰座的工艺性和力学性能分析,对加工工艺进行合理分析,选择确定合理的毛坯、加工方式、设计高效、省力的夹具,通过实践验证,最终加工出合格的大法兰座零件。
关键词:大法兰座,工艺规程,镗孔夹具,工艺路线,加工方式;
