M1531-Sommer电机外壳注塑模具设计 下载积分：100　资料编号： M1531

作品包括:

Word版设计说明书1份，共31页，约10000字

PPT答辩一份

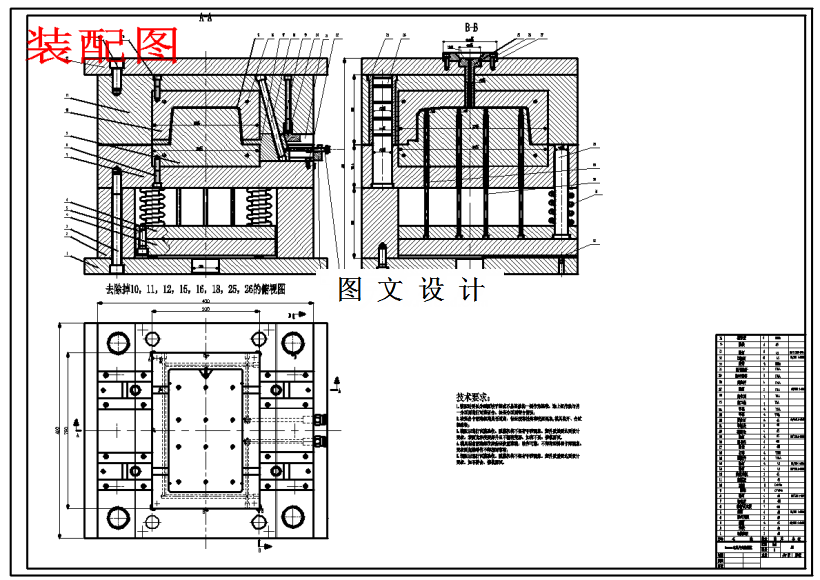

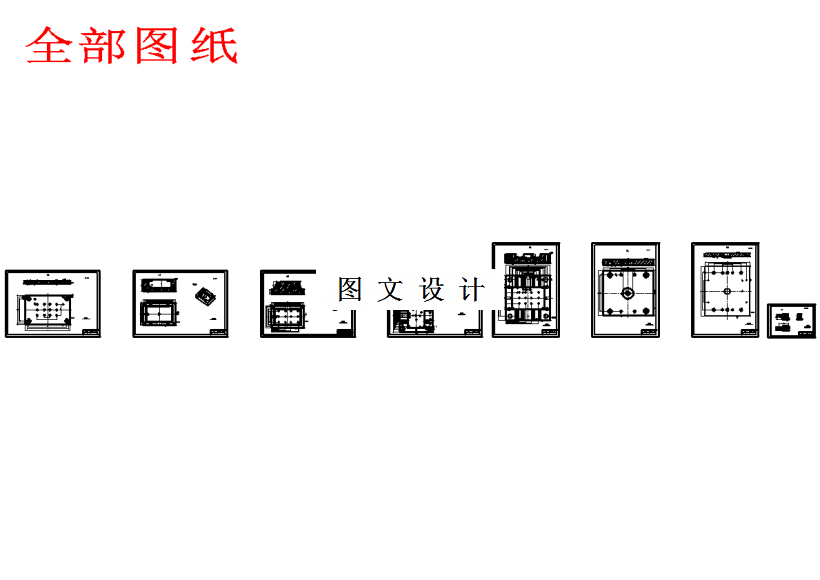

CAD版本图纸，共9张

摘要

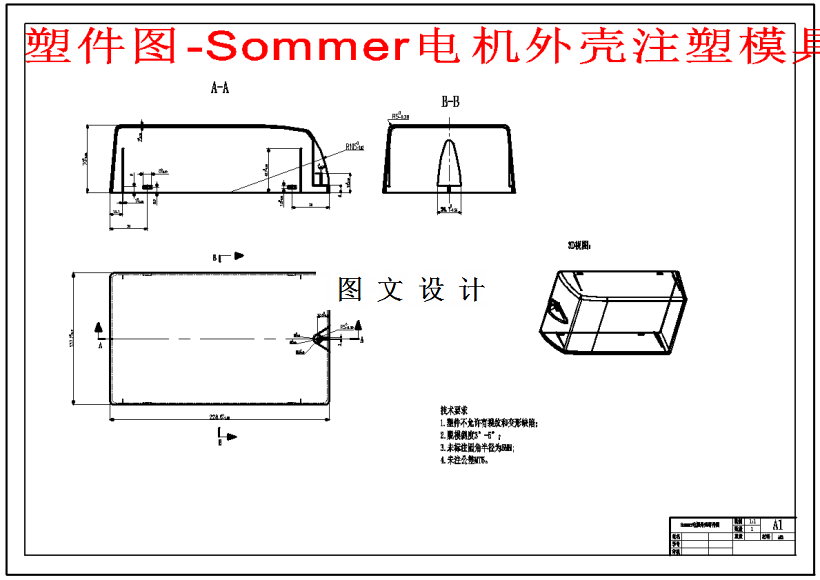

本次设计的是Sommer塑料电机外壳的注塑模具，它的外形是一个绿色的壳体，材料是ABS。首先我们对塑件结构的分析浇口形式决定采用直浇口，型腔布局为一模1腔，结构模式为单分型面，左右两侧部分有侧抽芯。其具体操作如下:首先，对塑料部件的性能进行一系列分析，主要是塑料部件的尺寸和注塑材料的分析，接着我们可以按照塑料件的结构形式来选择一套合理的设计方案。

在模具设计的过程中，我们要综合考虑模架大小和注射机的型号。本次设计需要设计模具的型芯和型腔的尺寸，也就是成型零件，设计排气和冷却系统，还有就是模架高度的确定和注射机的校核。并且，本次设计是先用PRO/E进行三维图设计，然后再用AUTOCAD画出二维图纸，最后再写一份说明书（）进行具体说明。
