N4673-连接板垫片冲压工艺分析及模具结构设计[含UG三维图] 下载积分：50　资料编号： N4673

作品包括:

Word设计说明书1份

CAD版本图纸，共6张

UG三维图一套

摘要

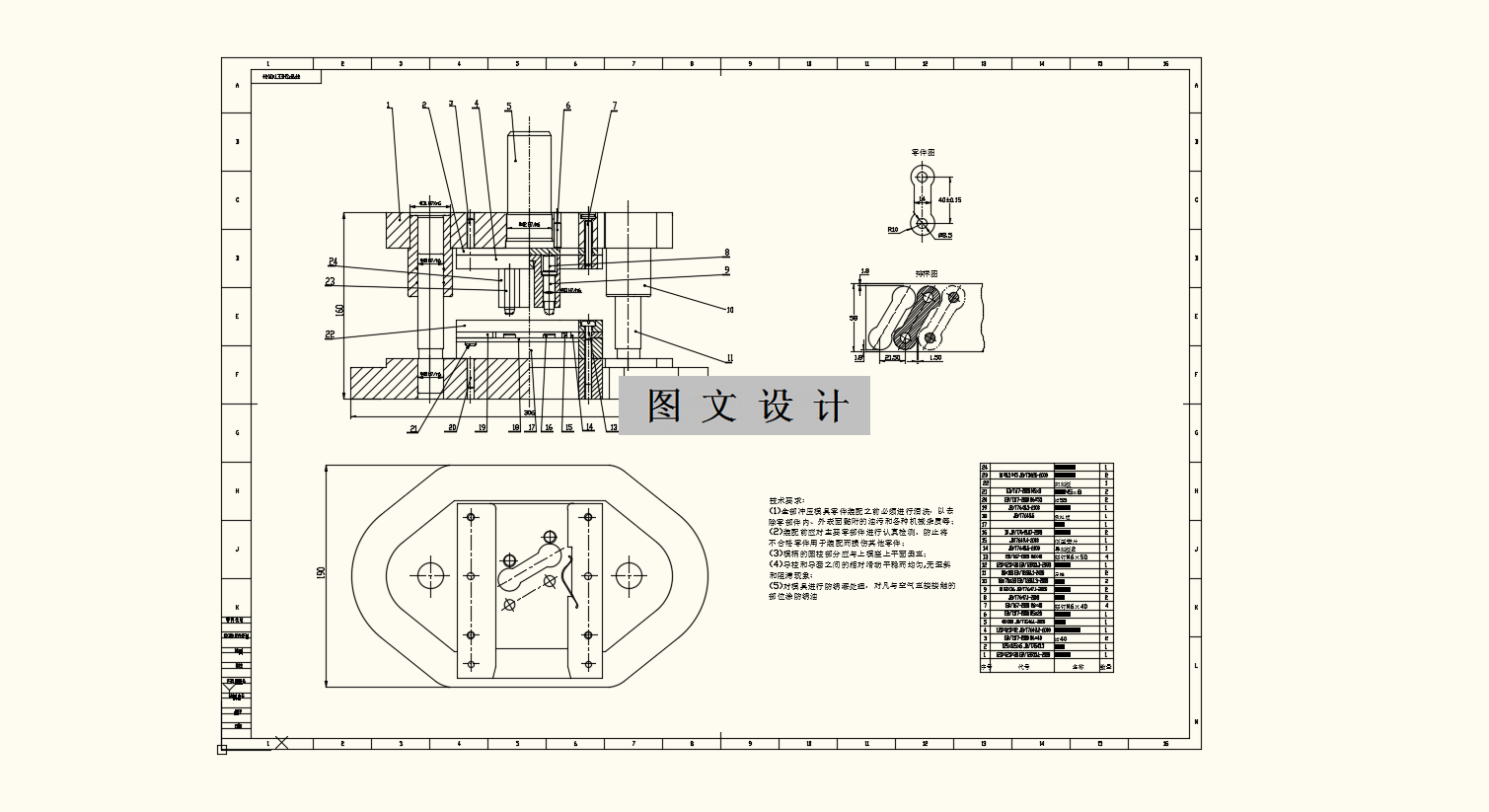

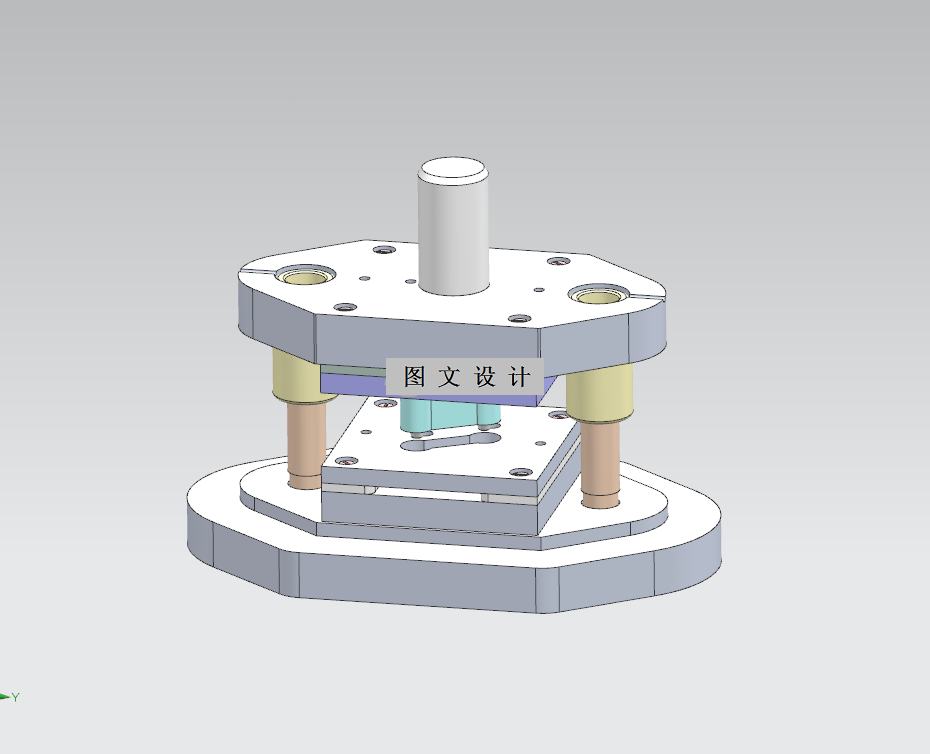

模具是生产制造中最基本的装备之一，使用模具进行加工生产时可以在能耗较低、效率较高的条件下生产出精度高、一致性好的零件，而且适用于各种复杂零件的加工。许多其他的加工制造方法都难以望其项背。本文针对一种连接板垫片，完成了对其工艺分析， 并且对其冲裁模具进行了设计。 首先对零件进行尺寸精度、结构和材料的分析，再根据工艺方案分析，确定其冲裁方案为级进模。紧接着按照设计流程着手模具的主要零部件设计，确定定位、固定以及卸料方式，选取标准零部件等工作，完成了模具总体结构的设计。之后进一步开始一系列设计计算，包括凸模和凹模刃口尺寸、材料利用率、冲裁工艺力等的计算。
