M1823-U形支撑件采用模具设计【两套模具】-长73 下载积分：150　资料编号： M1823

作品包括:

Word版设计说明书1份，共36页，约13000字

CAD版本图纸，共20张

摘要

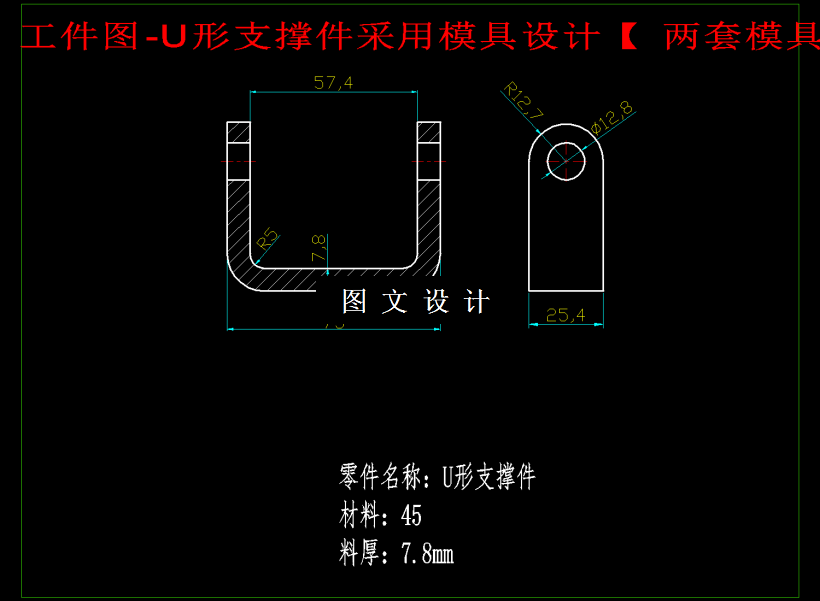

本文通过设计U形支撑件的冲裁模.首先对冲压件进行工艺性分析,对冲压模具总体结构设计,画装配图.冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程技术

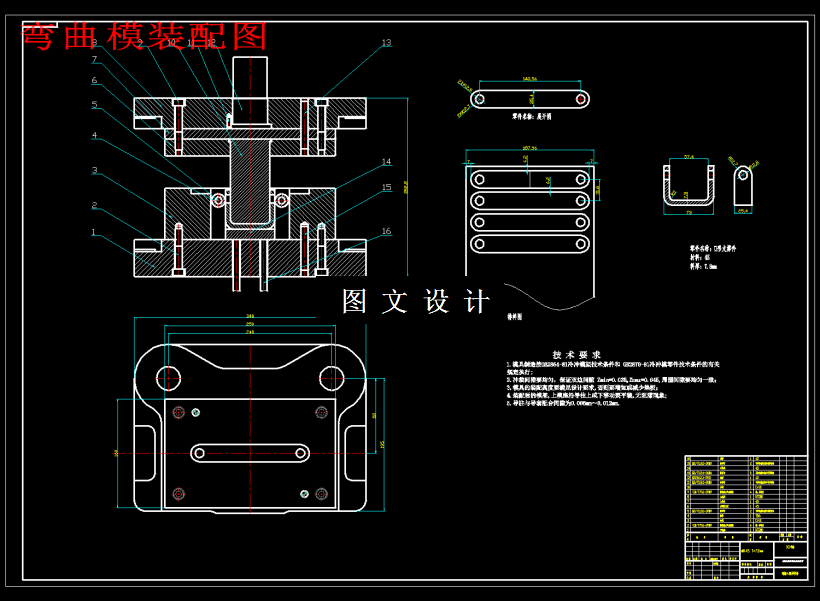

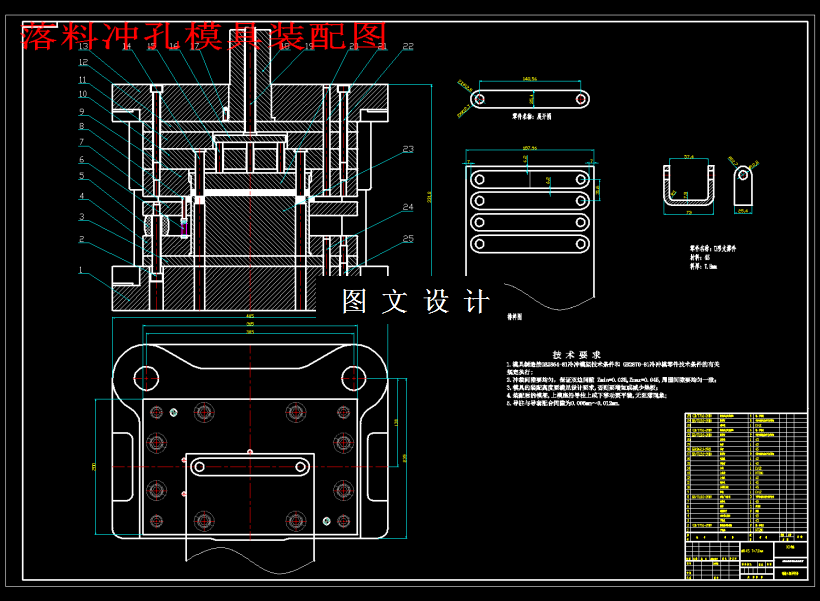

这篇来源于生产实际，主要的任务是完成U形支撑件的冲压模具设计。通过多种方案的比较，本设计采用的是复合模加弯曲模具结构，在模具中冲孔落料同时进行，弯曲部分单独进行。本次模具设计中通过对U形支撑件的材料、形状、尺寸及其精度的要求进行冲压工艺分析，结合工艺可行性分析，设计了排样图；根据工艺计算结果，对模具主要零部件，如凸、凹模和凸模固定板等进行详细设计，并设计了U形支撑件的复合。在设计中对模具的总体结构进行设计，包括上下模座、导柱导套、垫板、固定板、卸料板、打杆等的设计与选用。利用Auto CAD软件制作了此复合模模具的装配图和零件图。

关键词：复合模；CAD；U形支撑件；弯曲模
