M1996-CK6120进给系统的设计 下载积分：200　资料编号： M1996

作品包括:

Word版设计说明书1份，共35页，约11000字

任务书一份

开题报告一份

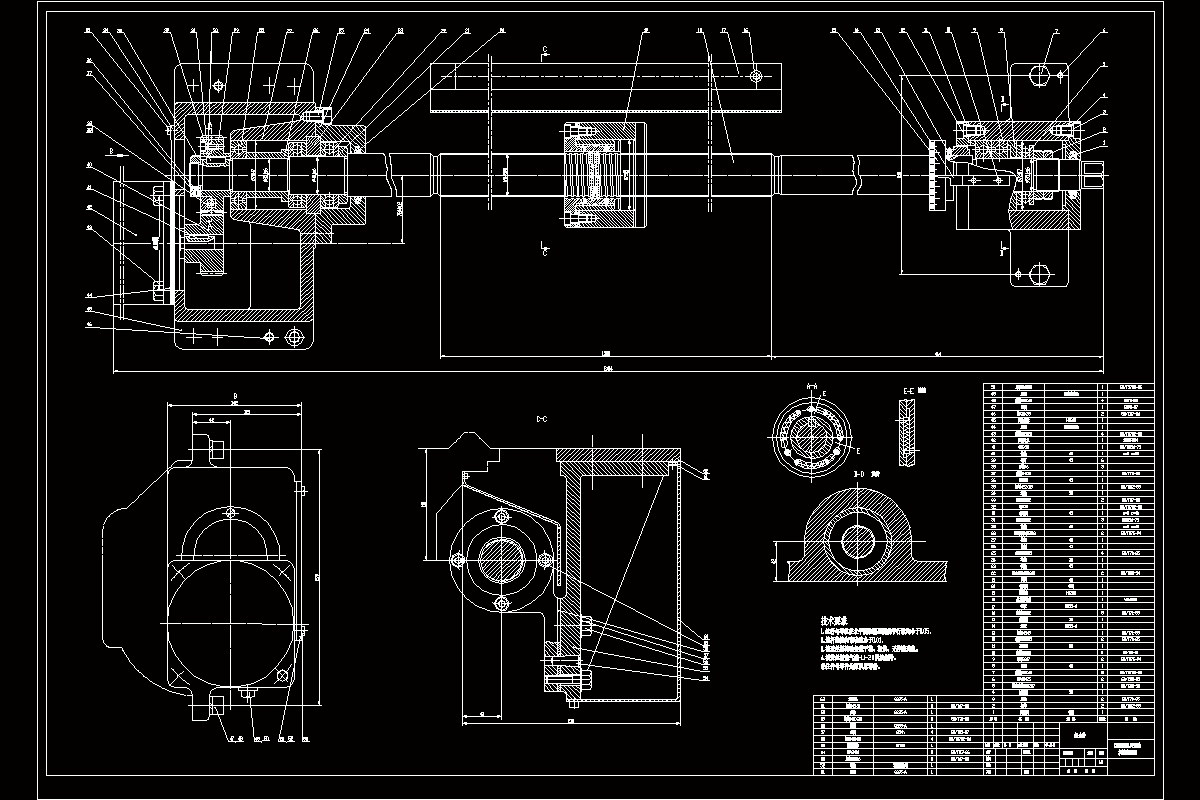

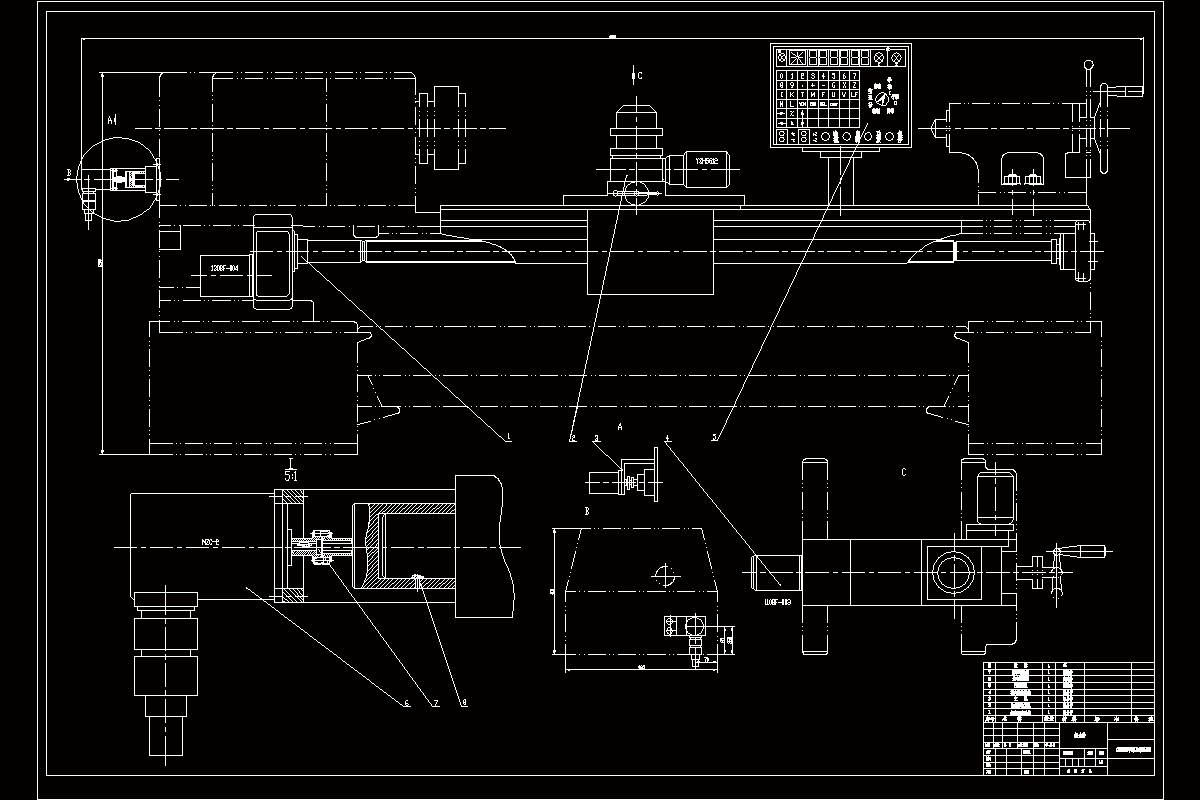

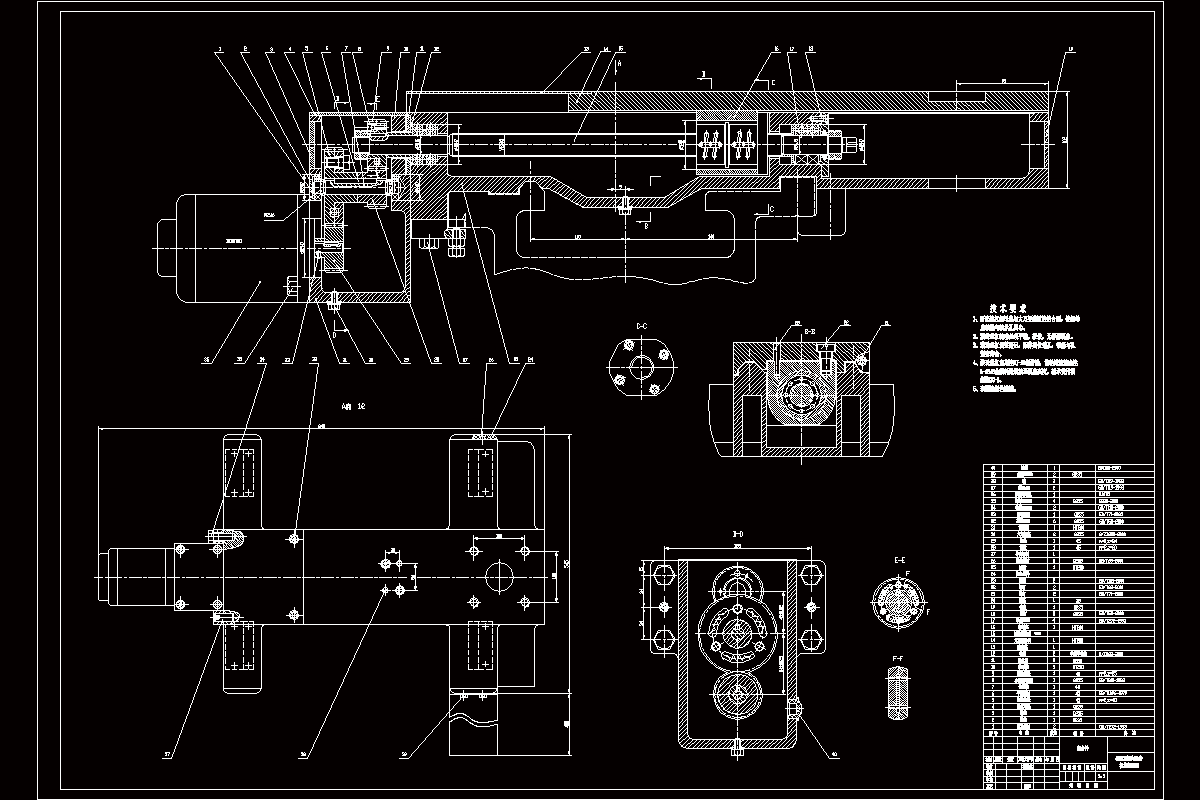

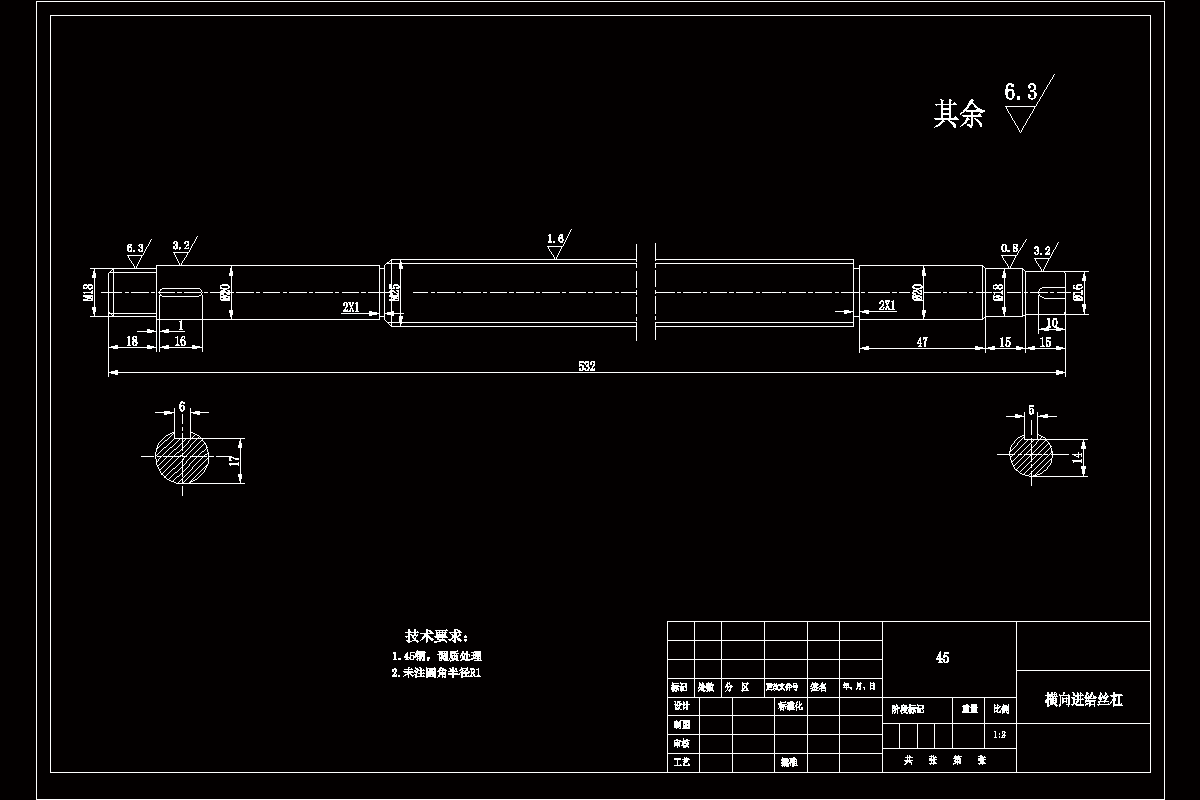

CAD版本图纸，共4张

摘要

现在的科学技术发展的这么快，加工生产水平在整个世界来说都提高了很多。我们国家现在最具有代表性的加工中心，不管是自动化程度，还是附加值，还有利润额跟国际上先进的加工中心比，都差了很多。现在中国经济的发展很快，全球经济一体化越来越高，并且政府对于自主创新更加的看重，所以现在发展技术更高级的机床的时机到来了。

这篇设计的是CK6120的进给系统，主要针对这个系统的结构进行设计，首先。查看跟它有关的资料，对这个车床的构造进行了解，还有车床的工作原理进行了解，之后按照它的具体的配置，还有加工时候的数据，将整个方案确定下来；然后按照拟定设计步骤对横向，纵向进给系统的机械结构分别进行设计，还要对设计电机、齿轮、丝杠、轴承等零部件，对关键零部件进行强度计算和校核。

关键词：数控；CK6120；进给系统；横向；纵向
