作品包括:
Word版设计说明书1份,共72页,约22000字
任务书一份
文献综述一份
外文翻译一份

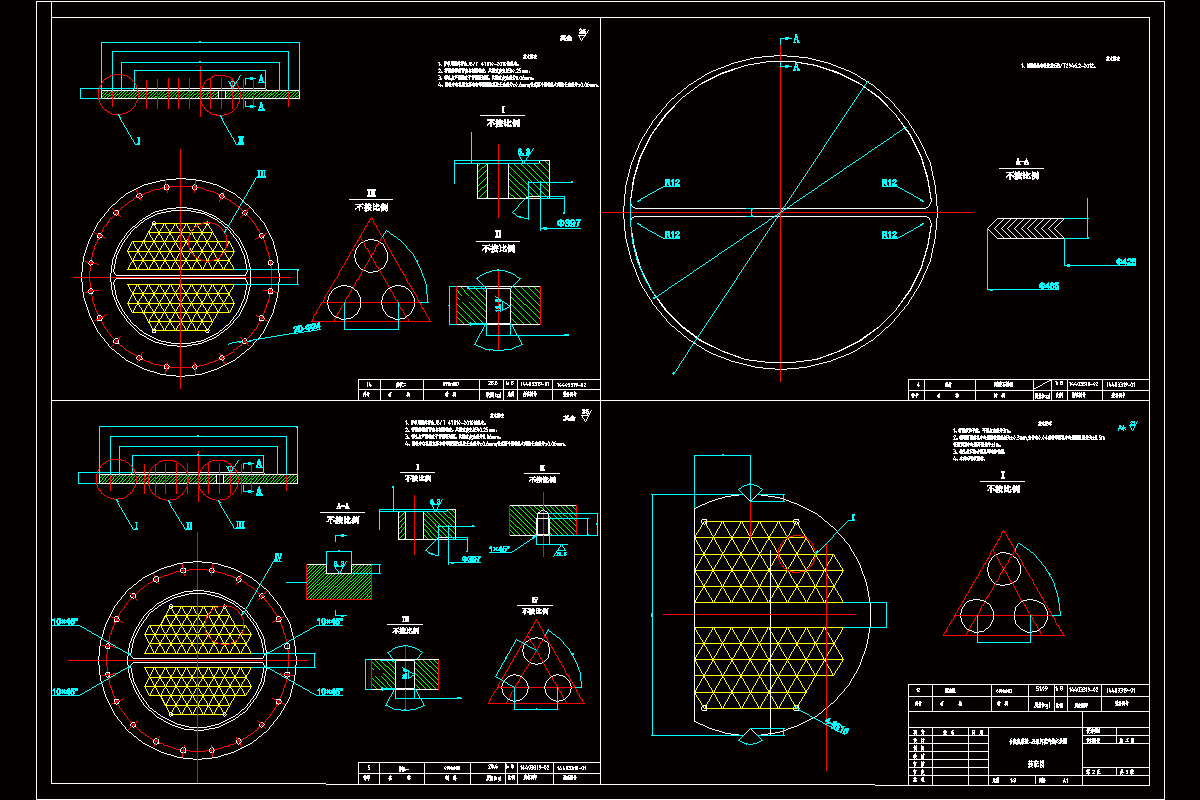

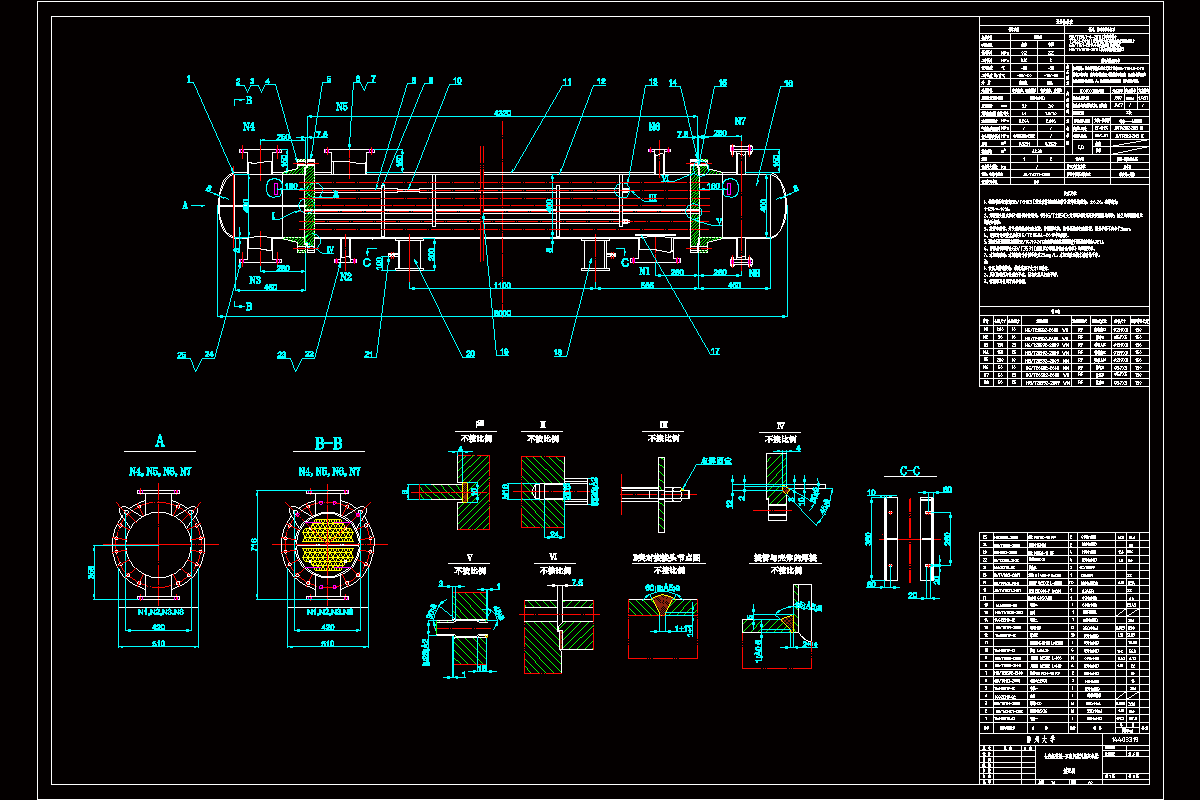

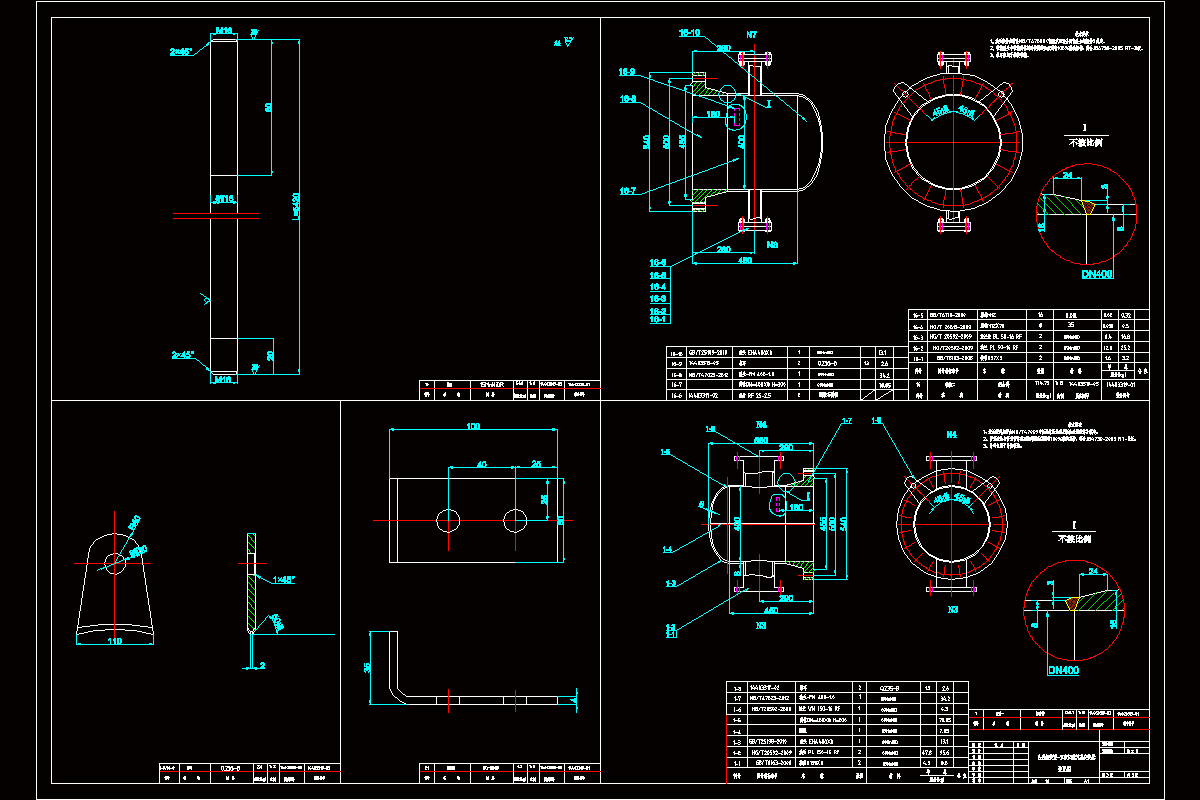

CAD版本图纸,共10张
摘要
合成氨装置-五级闪蒸汽热交换器属于管壳式换热器,能广泛应用于石油、石化、橡胶、化工、冶金等行业,在石油化工领域中发挥着尤其重要的作用。
合成氨装置-五级闪蒸汽热交换器的设计目标包括工艺计算目标,结构设计目标,强度计算目标,成本核算目标等。计算目标是满足H2S的进出口温度从-55到-20摄氏度,流量能达到5000 m3/hr,能承受压力为0.12MPa;液氨的进出口温度-18到-30摄氏度,能承受压力为2MPa。首先根据已给的工作温度和工作压力来确定设备的结构形式和壳程、管程。然后根据介质性质和传热面积来确定换热管的材料、尺寸和根数,再确定换热管的排列,并根据换热管的排列和长度来确定筒体直径以及折流板的选龋对热交换器各部件的零部件的结构设计、法兰选取以及校核。对换热器的内径和内径压的计算来确定壳体和封头的壁厚并进行强度校核。包括管板的结构设计、防冲板的设计和支座设计等。
本次设计依据GB 151-2014《热交换器》和GB 150-2011《钢制压力容器》等标准,对管板、壳体、法兰和封头等进行了结构计算以及强度校核。
关键词:热交换器;工艺计算;结构设计;强度校核
