M2110-基于振动辅助钻孔装置的设计[含SW三维图] 下载积分：100　资料编号： M2110

作品包括:

Word版设计说明书1份

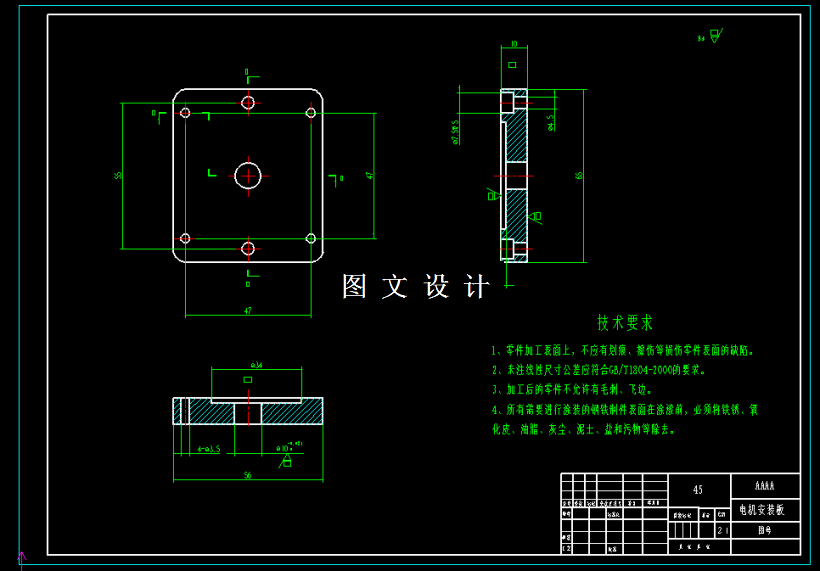

CAD版本图纸，共10张

SW三维图一套

摘要

在本次的设计中，给定的题目是对基于振动辅助钻孔装置的设计工作进给系统的设计。在设计过程中，主要介绍了立式辅助钻床的进给系统的设计过程，在整体的设计上，通过选择使用丝杆机构和直线导轨结构实现对进给系统结构的设计，通在X向、Y向、Z向上选择使用步进电机的方式来提供主动力，实现了振动辅助钻床进给系统的自动化结构控制的作用，实现整个振动辅助钻床整体的系统化设计。本次设计的振动辅助钻床立式辅助钻机床的设计，其实参不多是对数控机床的设计，所以在本次的设计中，设计的过程按照先进数控机床的总体结构方案进行设计，然后再进行振动辅助钻床进给系统的分别计算设计，实现传动结构系统的具体计算和实际设计。

围绕振动辅助钻床的工作结构原理，进行结构进给系统的传动方式的设计，由三个方向上的步进电机来进行实现对丝杆的控制左右，从而实现对X向、Y向、Z向的进给和往复运动，采购直线导滑实现与滑块相互连接，然后和丝杆一起实现进给，通过三个方向上的运动，实现振动辅助钻床在不同方向上的控制运动。振动辅助钻床床的进给系统才有这样的方式设计，能够更好的实现振动辅助钻床在工作上的自动控制原理，为了更好的实现以后的机电一体化生产的功能，更加完善和加强振动辅助钻床行业，实现产品的精确化生产,从而更好的提高振动辅助钻床的工作和生产的效率，在加工上实现加工精度的提高和深孔钻技术质量的保障,在深孔钻行业也实现工序的集中化管理、实现一机多用的功能,在需求下能完成对一些深孔钻上复杂的型面进行加工。
