M2119-500x700颚式破碎机工作机构设计[含SW三维图] 下载积分：100　资料编号： M2119

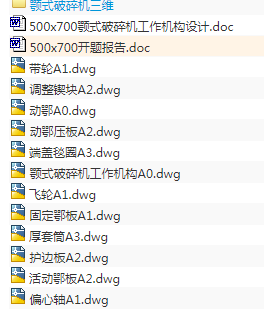

作品包括:

Word版设计说明书1份

开题报告一份

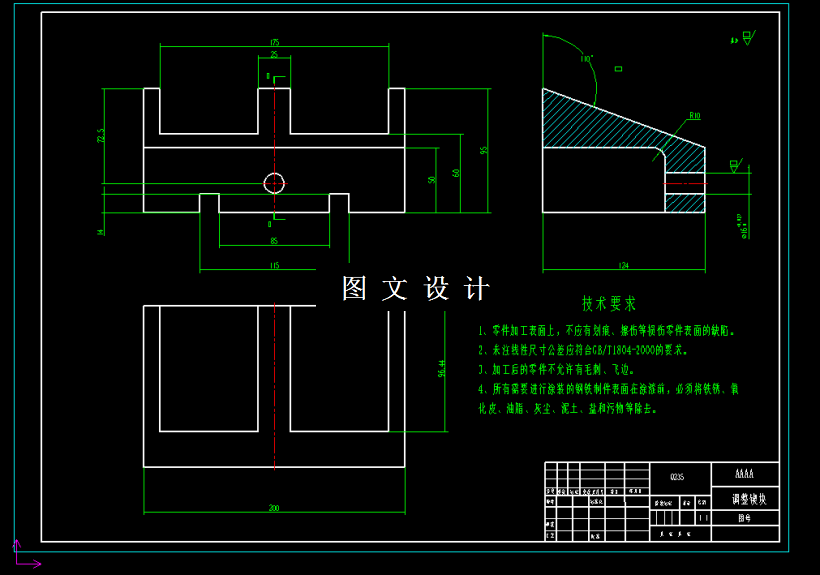

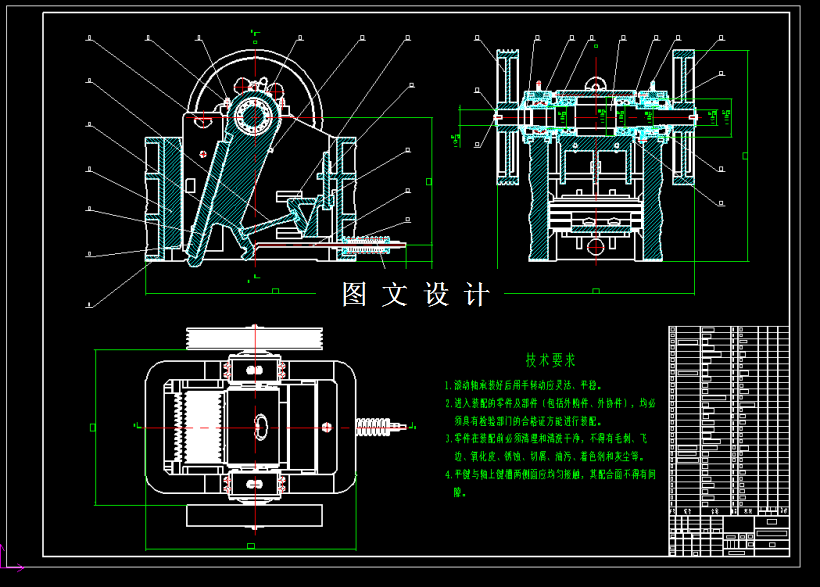

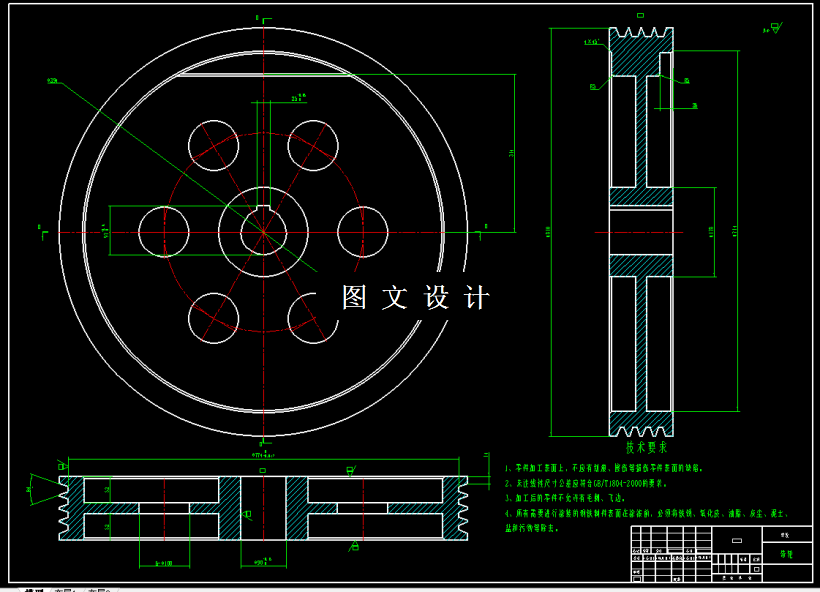

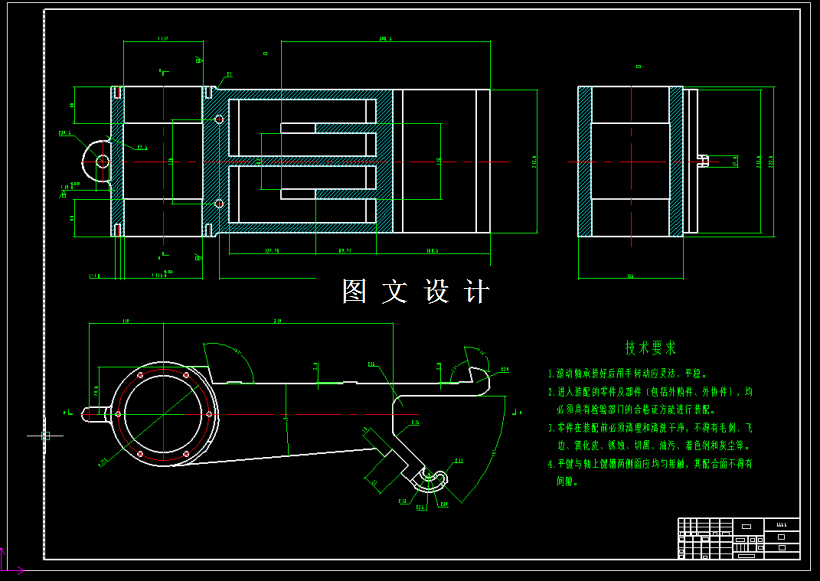

CAD版本图纸，共15张

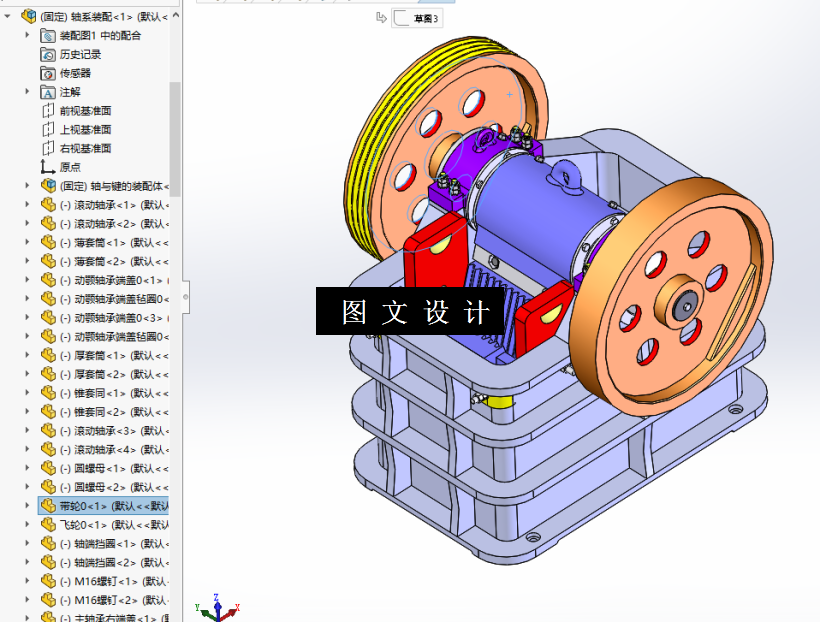

SW三维图一套

摘要

颚式破碎机是一种在矿山上使用的设备，主要被使用在矿产的开发上，是一种结构比较简单，对矿石进行细化处理的一种设备。在现有的市场上，颚式破碎机的结构形式种类繁多，各式各样的矿用破碎机被使用在开采矿石上，在经历了漫长的发展历程后，颚式破碎机经过上百年的发展历程和实践工作，通过不断的改进和完善，实现了在结构上的完善和功能上的变更，目前市场上的矿用破碎机，已经发展到了一个炉火纯青的地步。随着社会的不断发展和高新技术的不断提升，使得更多功能性的颚式破碎机得到了快速的发展。在对产品的严格要求和对破碎上的要求上，不断的提高了对盘的要求，使得盘的发展在工业技术上也得到了一如既往的发展趋势。

在本文的设计上，主要设计的是颚式破碎机的工作装置，其工作的基本结构形式是在传动下实现动鄂的运动，和定鄂在相互挤压的过程中对矿石进行破碎的过程。颚式破碎机因为在结构上，动鄂的机件在动力的带动下实现复杂的工作过程，使得动鄂上的运动的轨迹处于一个封闭的曲线形式。在疏导偏心轴的负载的工作下，达到最大的破碎比可以达到10倍以上。在本文的设计上，通过对颚式破碎机的结构进行分析，完成工作机构的总体结构设计，对传动的动鄂结构形式进行设计，定鄂结构尺寸的设计，传动辊轴结构设计和计算，对主轴的转速进及钳角进行设计计算，完成对最大破碎力的计算和主要零件的受力上的计算。选择合适的传动轴承和滚动元件。从生产的角度上提高颚式破碎机的工作效率，改善工作过程中的传动稳定性，提高生产的能力和结构的先进性要求，使得颚式破碎机在市场上占有更加广泛的使用前景。
