M2127-锯末用转筒干燥器进料装置设计 下载积分：150　资料编号： M2127

作品包括:

Word版设计说明书1份

开题报告一份

文献综述一份

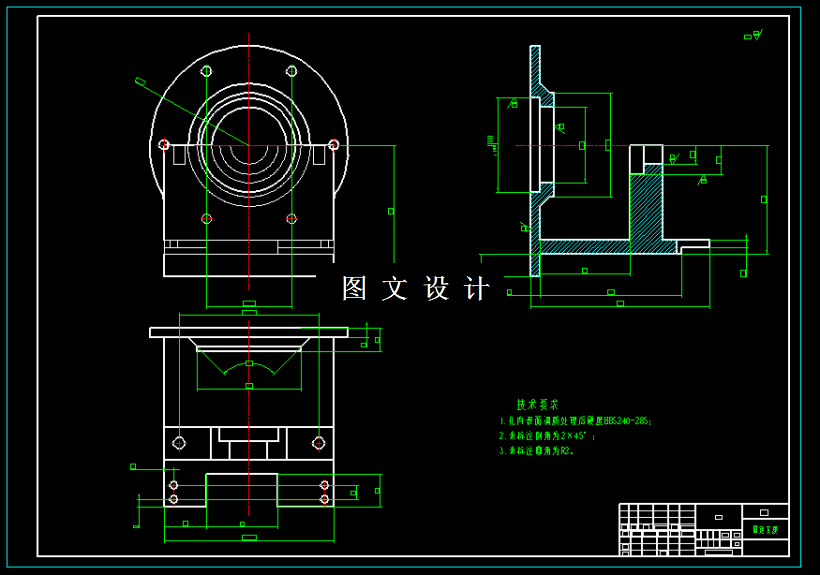

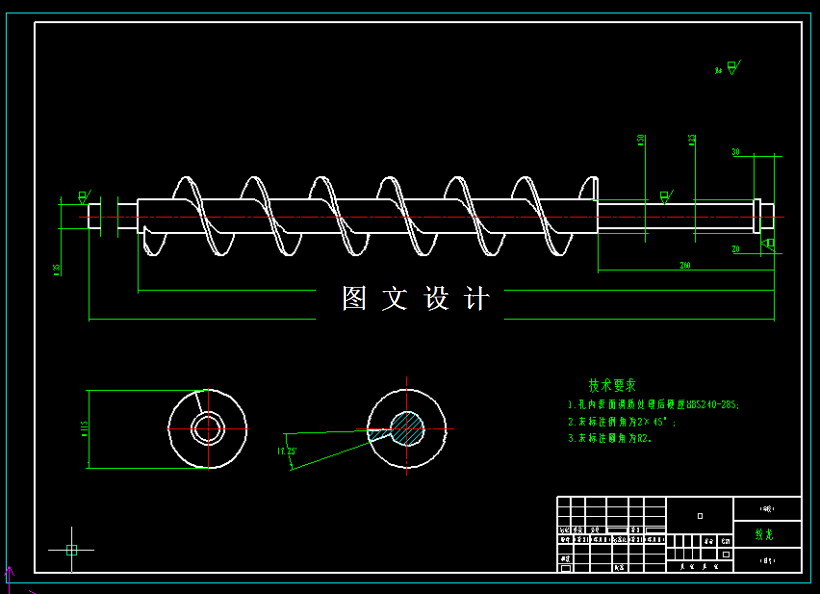

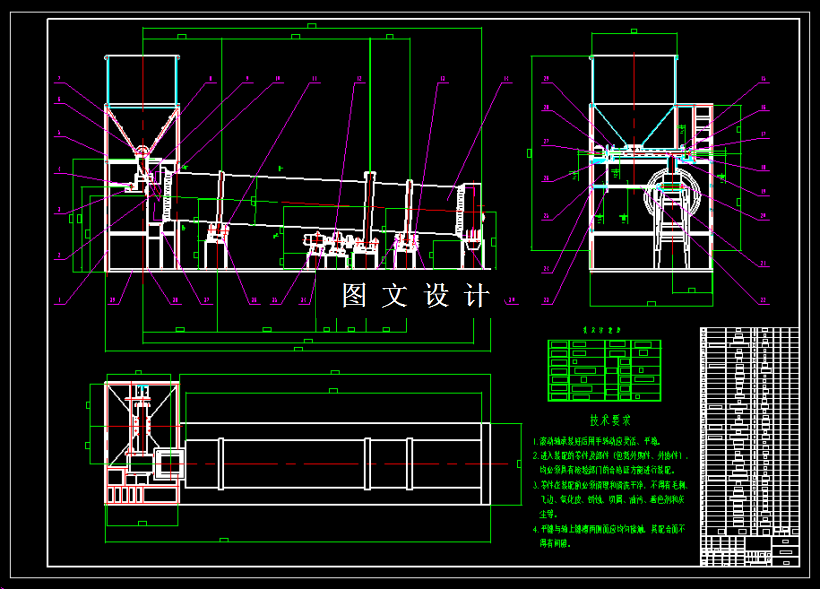

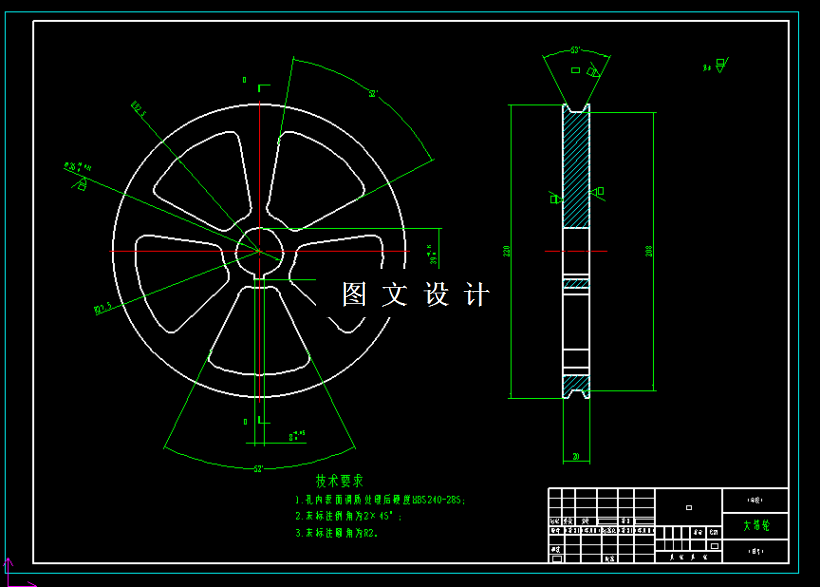

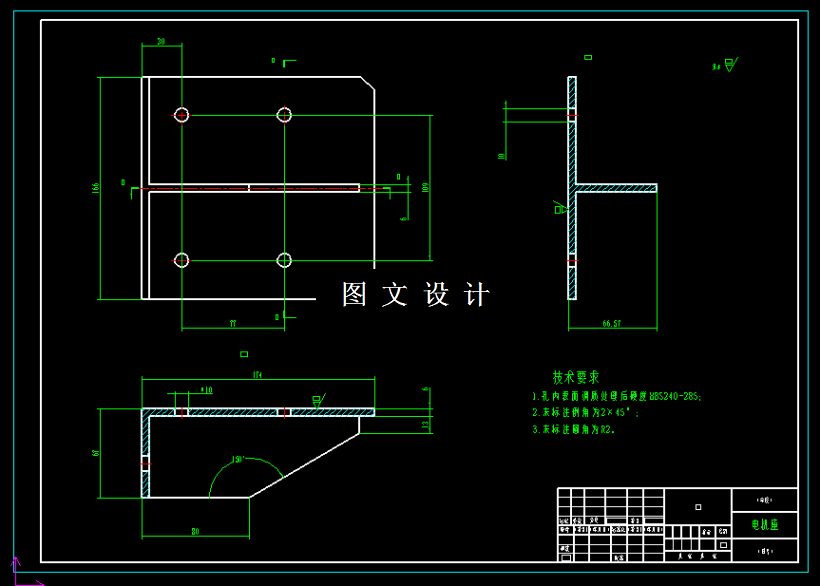

CAD版本图纸，共14张

摘要

本次设计的锯末转筒干燥机的进料输送装置，也就是锯末滚筒干燥机的自动上料传动系统。在锯末滚筒干燥机的结构设计上，主要采用的结构方式是卧式结构，所以在进料装置的结构上，考虑将锯末实现在一定程度上的提升的过程，实现对锯末提升上料的输送形式。在木材工业的发展上，锯末干燥机是一种特殊的干燥和处理锯末的机械化设备，也是在实现传动上对锯末进行内热干燥的一种机械化工业装备。在锯末干燥机的结构设计上，基本都是桶类的转筒结构，实现在一定速度上的旋转运动，在旋转的过程中实现对筒体的加热的过程。实现对潮湿的锯末进行干燥，去除水分等处理。在滚筒干燥机的工作过程中，需要设计一种专业化的提升机结构形式，实现对锯末的输送过程，在本次的设计上，主要设计的结构式锯末上料装置。根据锯末贯通干燥机的结构形式，确定上料装置的传动方式和运动结构形式。更好的确定进料装置的结构尺寸和结构特征。所以在设计中上料结构的结构设计应具有材料上的足够的刚度和使用的强度。在筒体的安装和工作运转中，必须使得结构能够保持轴线的直线性，以及筒体截面的运动的圆度。

在本次的设计上，上料装置在结构设计上根据上料传动的动能要求，选择合适的设计材料，采用机架结构形式达到对支撑部件的设计。实现传动上料工作中的结构稳定性和可靠性要求。在设计中考虑锯末转筒干燥机在使用上充分发挥了设备的蒸汽性能,降低了加热的蒸汽的消耗量，达到节能的作用;在本质上在现有的市场上的设备基础上提高了锯末转筒干燥机的加热列管的加热管壁温度,增加锯末转筒干燥机的处理量,提高对锯末的干燥的效率。在设计中应根据锯末的种类进行分析和锯末的含水量的不同进行分析，制定合理的设计温度；通过干燥机的工作能力确定上料装置的输送量和结构形式。在整个的设计工作中的另一个重要方面，是实现上料输送结构在传动上的稳定性，解决在上料过程中的锯末的传动形式，由于潮湿的锯末在传动上存在一定的粘性，所以在本次的设计上选择使用绞龙式的结构进行上料装置的设计。通过查阅相关的设计资料和设计文献，确定进料装置的结构形式和转筒连接部分的结构特征，绘制以进料结构为主体的结构总图，关键零件的结构图，最后撰写设计说明书。
