M2136-基于醇基燃料的热风炉设计 下载积分：100　资料编号： M2136

作品包括:

Word版设计说明书1份

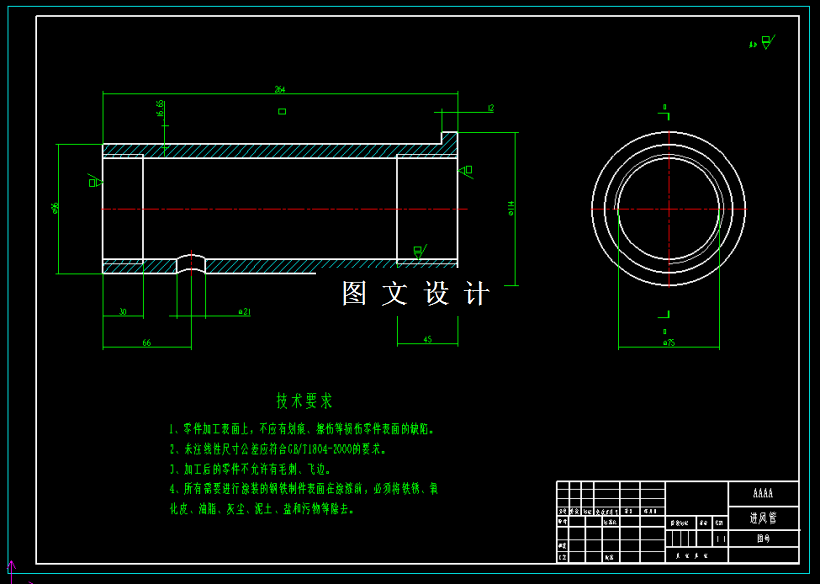

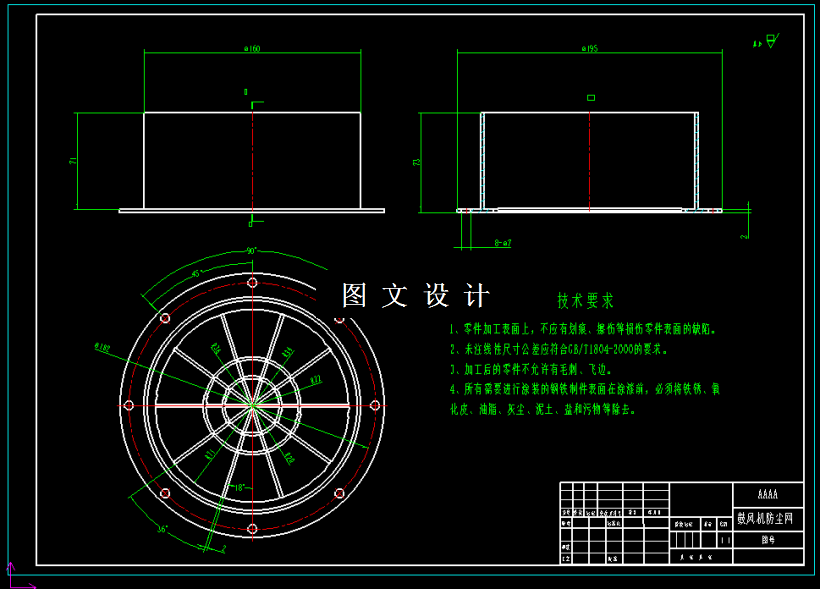

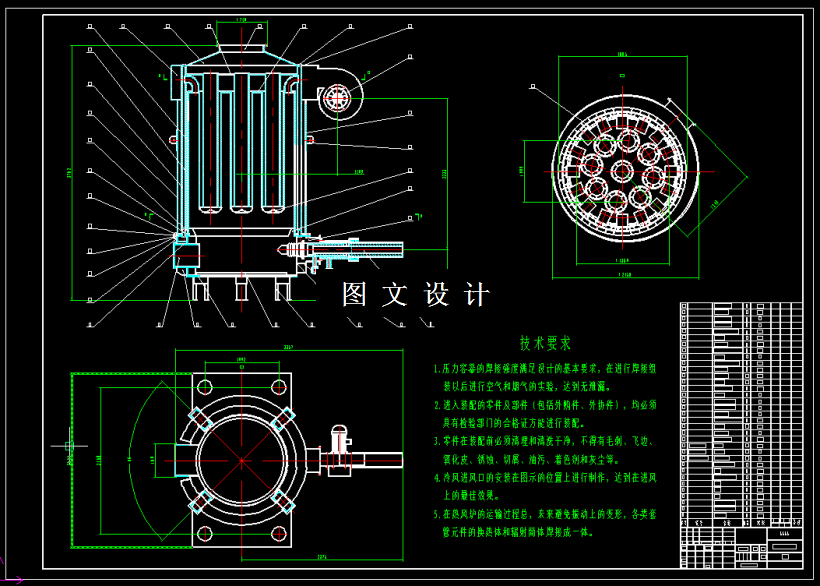

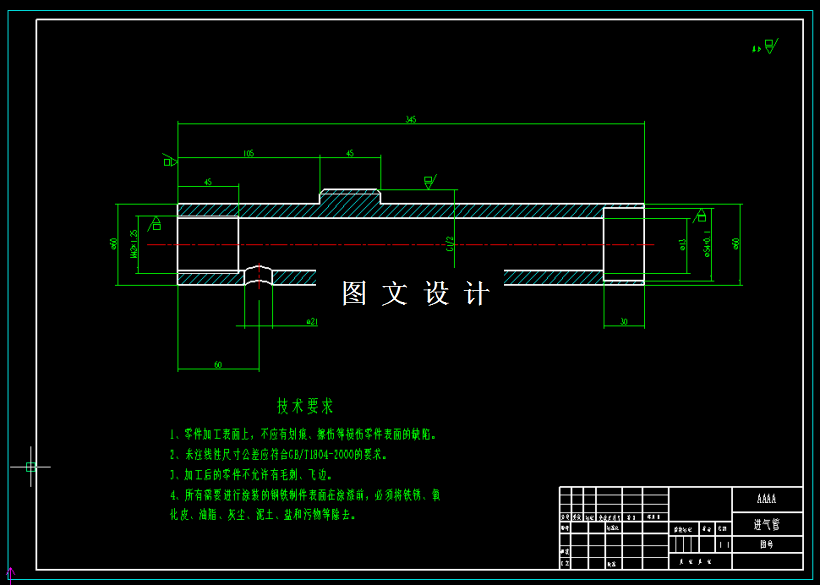

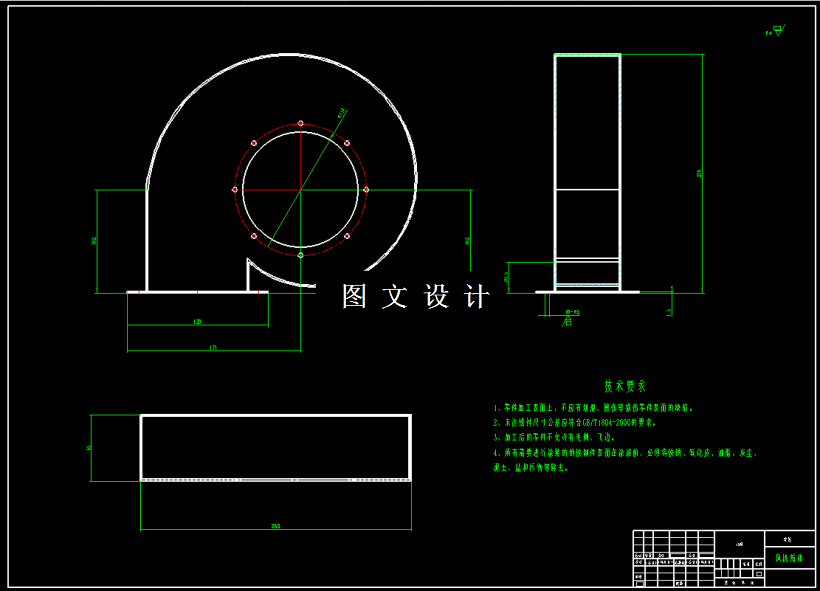

CAD版本图纸，共12张

摘要

设计主要针对的是一种对于醇基燃料燃烧上使用的热风炉，这种热风炉工业使用上很少见的能源上立式热风炉设计，在现代的生产制造技术高速发展的今天，能源上立式热风炉技术也在稳步发展。本次设计考虑到制热作为一种重要的传热管输送醇基燃料系统，目前国内外很大能源上立式热风炉生产的量也是很大，制造生产的数量巨大。而对于制热的相关技术比较成熟，目前国内和国外已经设计出来一些很高的水平。尽管国内和国外对于能源上立式热风炉所用的核心技术大多是高新技术加热方式，以及大批量以简单结构生产的模式，然而对于纯机械结构的能源上立式热风炉的设计则相对较少。这篇将围绕能源上立式热风炉的结构设计提出两种方案，并且对比两种方案，进行合理的分析，进而选择结构最为简单、加工效率最高、使用效果更好和加工质量较高的机构作为最终方案。从而对该机构各个零件做出详细的设计和分析，并且绘制出相应的装配图和零件图等等。

设计的前半部分主要是对热风炉的原理、结构进行的详细的描述，从而进行热风炉的结构形式的构思和设计，结构设计分析。设计的后半部分则是关于主要结构的强度的设计，主要是根据已经选定的热风炉型式进行设备内各零部件的设计，如枪管、点火装置、出料孔、风机装置、管厢等。包括：设计计算、材料的选择、具体尺寸确定、确定具体位置、管板厚度的计算、醇基燃料盖和醇基燃料法兰厚度的计算等。
