M2159-汽车电动助力转向系统设计 下载积分：100　资料编号： M2159

作品包括:

Word版设计说明书1份

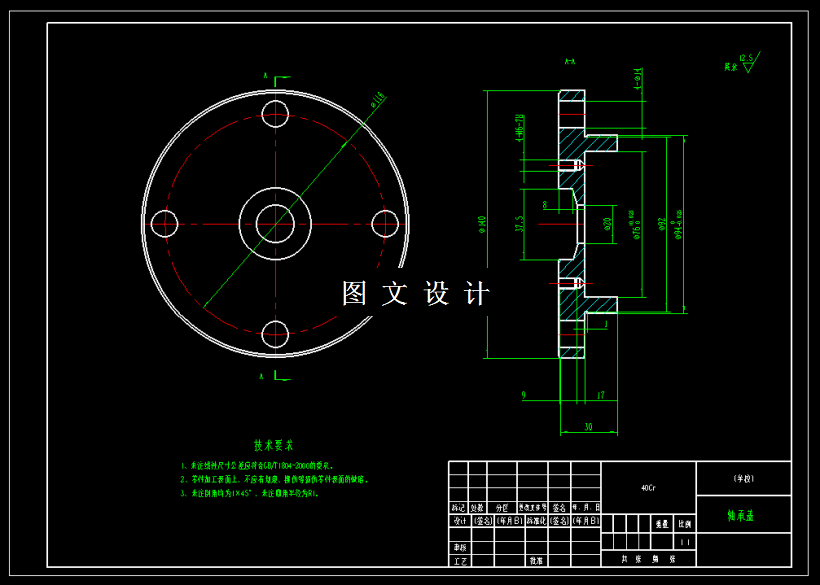

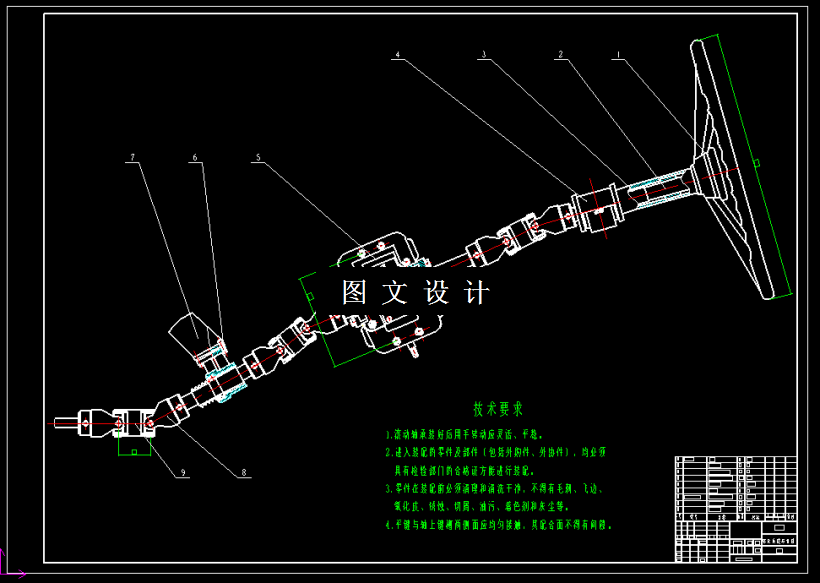

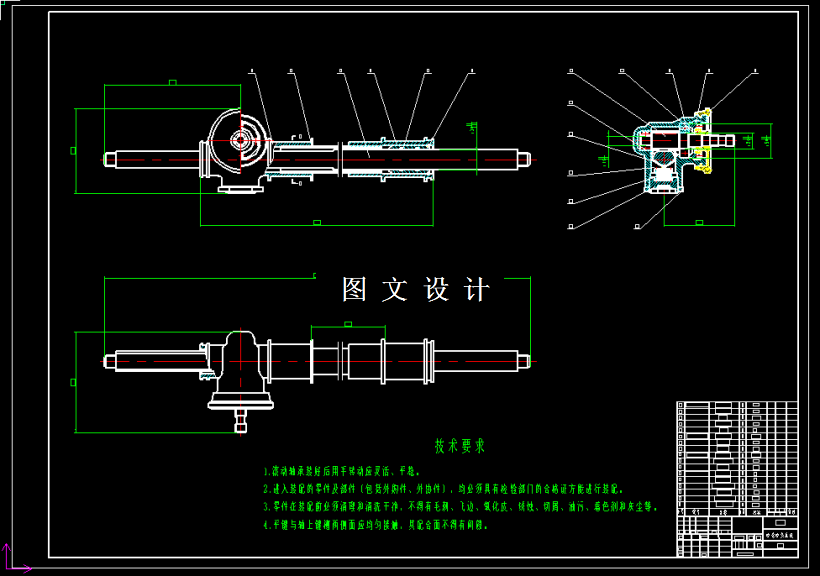

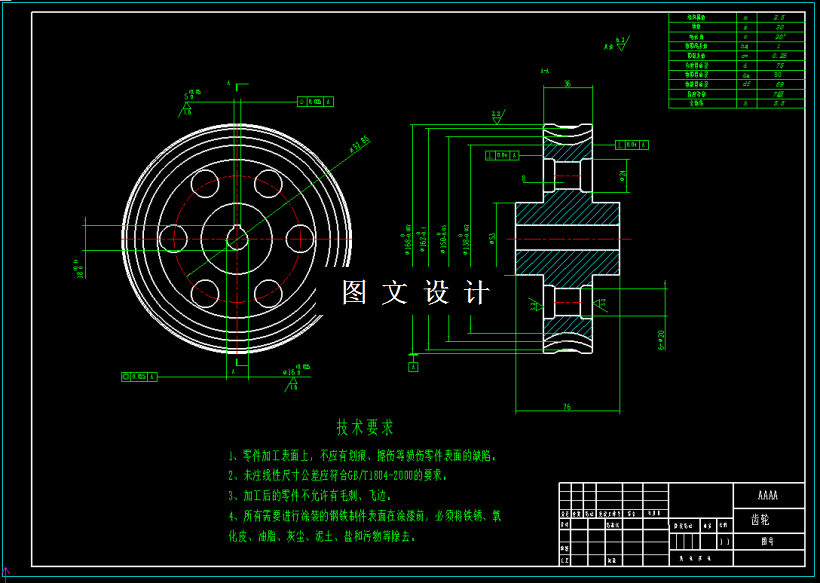

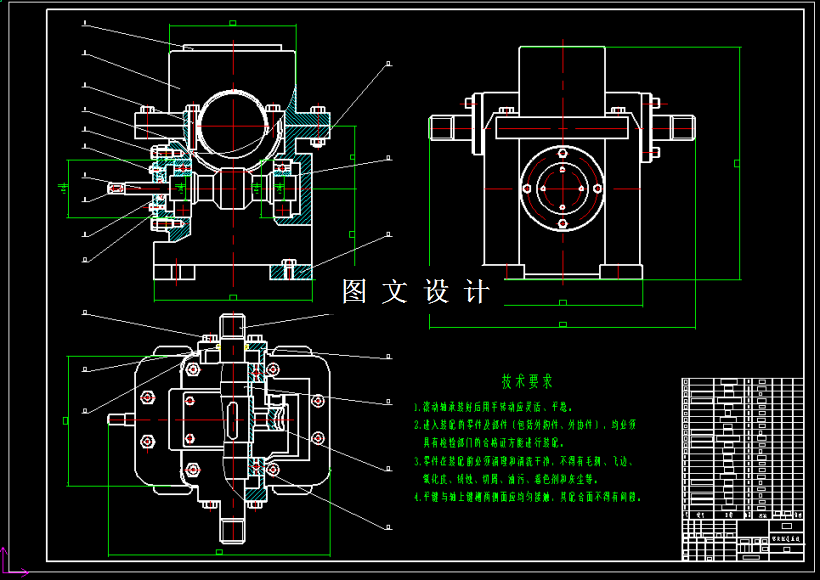

CAD版本图纸，共6张

摘要

电动转向系统，是采用电动电池作为基础传动上的动力源，实现电动机的动力作为助力元件，实现转向盘的控制和转矩的控制，通过电子信息技术对在转向上起到助力的效果，在使用上获得最佳的转向力需求，实现私服系统对汽车进行转向控制的过程。直接对汽车的转向实现操作性上的稳定性作用，提高汽车在行驶上的安全性和减少交通事故的作用，实现改善和提高驾驶作用的重要作用。本次对电动助力转向系统的设计，主要设计的内容有齿轮齿条减速器装置的结构设计，转向布置结构的设计，助力结构的设计。对涡轮蜗杆的传动比进行计算，实现在传动上的平稳性，降低在传动上的事故。实现齿轮齿条传动上的稳定性和结构设计上的简单性。

在本次的电动助力转向系统的设计上，通过查阅相关的设计资料，对电动转向系统的工作原理进行分析和了解，对传动上的涡轮蜗杆结构进行详细的设计和参数的计算，选择合适的助力电机，实现对整个结构总体布置的设计和涡轮蜗杆传动结构的设计，完成齿轮齿条减速器传动上的计算设计，对设计的参数进行扥下，并对关键的设计零件进行轻度校核
