M2245-轴机械加工工艺及铣6mm键槽夹具设计-长106 下载积分：50　资料编号： M2245

作品包括:

Word版设计说明书1份

工序卡9张

工艺过程卡1张

CAD版本图纸，共5张

目录

第一节设计意义及任务4

1.1、设计的意义及目的4

1.2、设计任务4

第二节零件的分析5

第三节工艺规程设计6

3.1、确定毛坯的制造形式6

3.2、基面的选择6

3.3、制定工艺路线7

3.4、机械加工余量、工序尺寸及毛坯尺寸的确定8

3.5、选择加工设备和工艺设备9

3.6、机械加工余量、工序尺寸及工时的确定9

3.7、铣削加工切削用量工时定额的计算10

3.8、铣6N9键槽切削用量及工时11

四、铣键槽6N9面的专用夹具设计13

4.1、问题的提出13

4.2、夹具定位基准的选择13

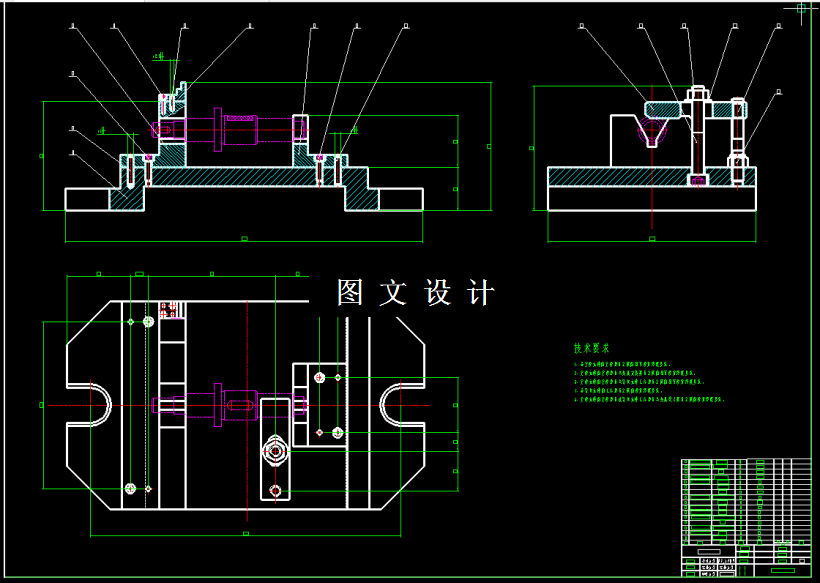

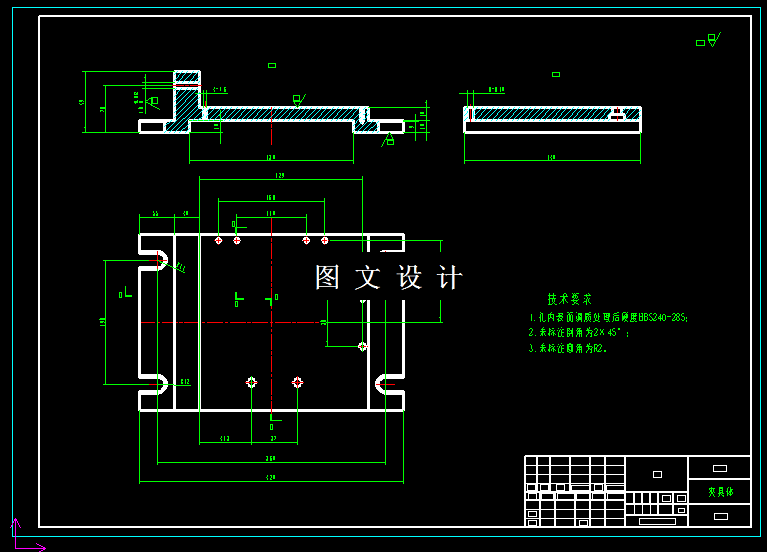

4.3、确定夹具结构，确定夹紧机构方案13

总结18

参考文献19
