M2279-乱扣盘加工工艺及铣沉孔φ45专用夹具设计 下载积分：50　资料编号： M2279

作品包括:

Word版设计说明书1份

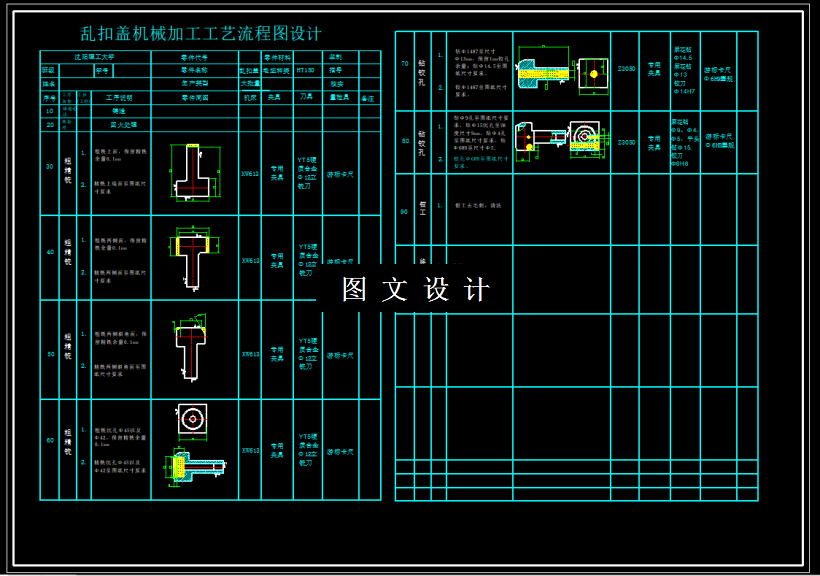

工艺流程图1套

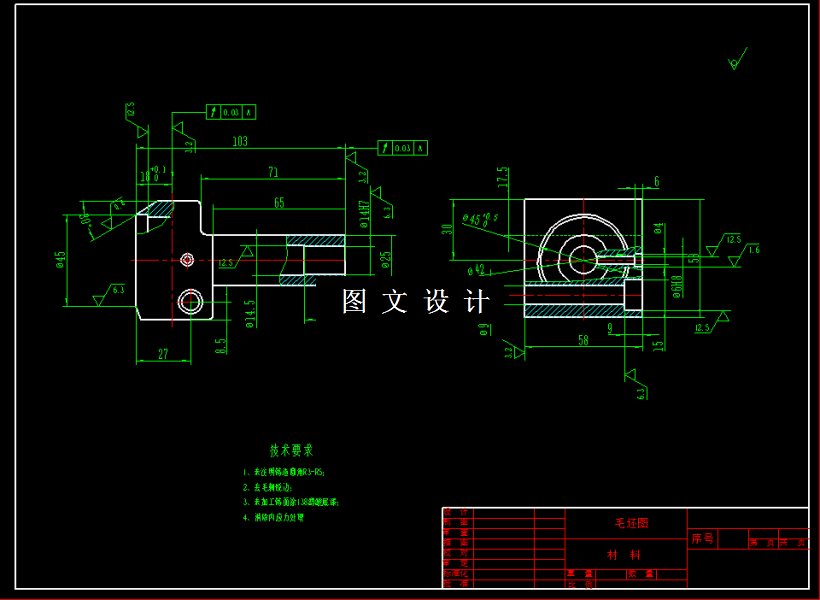

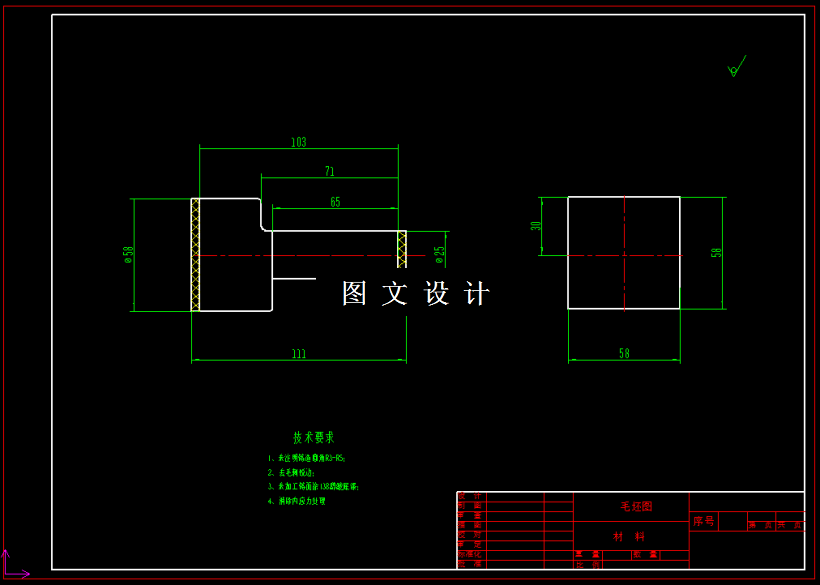

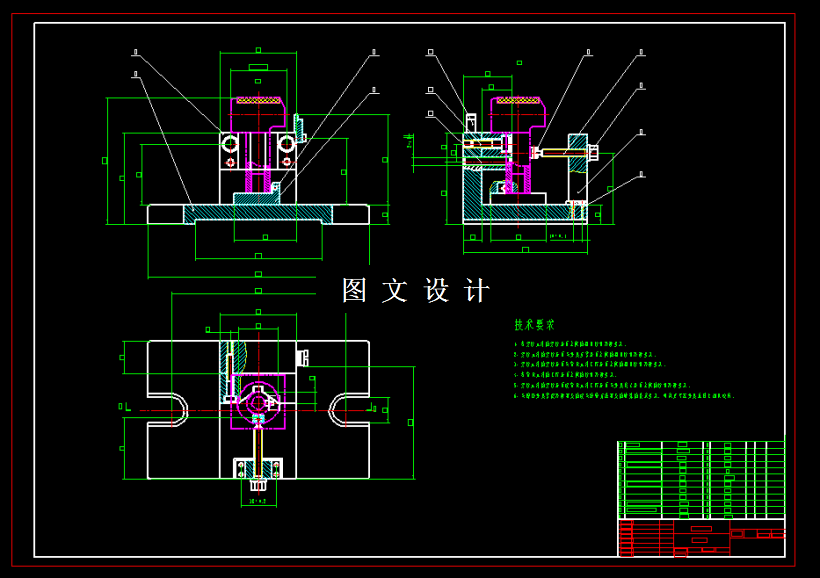

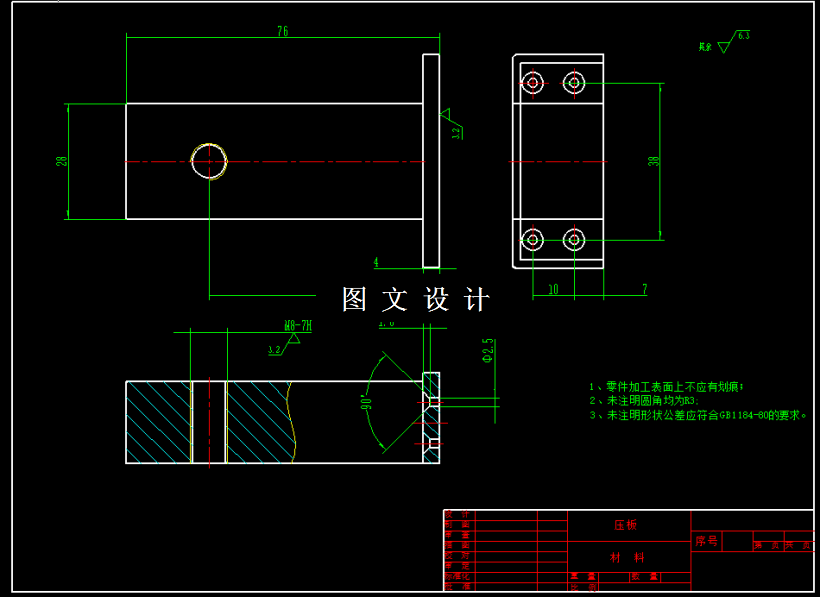

CAD版本图纸，共5张

摘要

本次设计的是乱扣盖的加工工艺及铣乱扣盖的夹具设计，主要采用铣床铣削加工来的完成工艺加工。在数控加工中利用数控机床来加工，使得产品加工的质量能够保持一致性，保证乱扣盖零件的加工精度和乱扣盖零件效率，在这些方面均比普通铣床加工高出很多有点，尤其是针对一些轮廓轮廓不规则的零件的加工、在零件上有哦复杂的曲线或不规则的曲面、需要要到多工艺复合，工序加工和零件的高精度要求的产品零件的加工时，最突出的优点是传统机床，在加工的时候所无法比达到这一的要求。

关键：数控加工，工艺流程，工艺装备，夹具设计

目录

第一章绪论5

1.1国内铣床技术的发展5

1.2国外先进加工技术的发展5

1.3乱扣盖铣床铣削加工的特点5

第二章乱扣盖零件的工艺分析6

2.1零件的作用6

2.2零件的工艺分析6

2.3确定乱扣盖零件的生产类型6

2.4确定乱扣盖零件毛坯7

第三章乱扣盖零件的加工工艺设计9

3.1加工面的选择9

3.2基面的选择的选择9

3.3乱扣盖机械加工工艺过程知识10

3.4制定乱扣盖加工的工艺路线11

3.5乱扣盖零件设计加工余量毛坯尺寸的确定11

第四章确定乱扣盖零件的切削用量及工时定额14

4.1乱扣盖零件的切削用量计算14

4.2粗铣乱扣盖零件槽面切削用量工时定额15

第五章乱扣盖零件铣沉孔专用夹具设计17

5.1确定乱扣盖的定位方案，选择定位元件17

5.2计算定位误差——目的是分析定位方案的可行性17

5.3夹具结构自由度分析19

5.4夹具结构夹紧及操作简要说明19

总结20

参考文献21
