M2354-虎口乙座加工工艺及钻φ48孔夹具设计 下载积分：50　资料编号： M2354

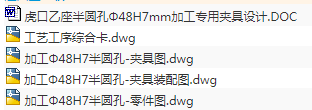

作品包括:

Word版设计说明书1份

综合工艺卡一套

CAD版本图纸，共3张

摘要

本文对虎口乙座的作用和工艺性进行了分析，详细介绍了虎口乙座加工工艺过程的制定:1、虎口乙座定位基准的选择，2、虎口乙座制定加工工艺路线，3、虎口乙座选择加工设备及虎口乙座工艺装备，4、确定虎口乙座切削用量及虎口乙座加工基本工时。然后介绍虎口乙座加工夹具的设计及虎口乙座计算，包括虎口乙座本工序的加工方式分析，再对确定夹具加工类型，租后确定加工方案和选择虎口乙座定位元件确定夹紧方案，确定加工对刀装置最终虎口乙座设计专用夹具。

关键词：虎口乙座座、加工工艺、专用夹具

目录

摘要II

Abstract III

目录IV

1机械加工工艺规程设计1

1.1虎口乙座的分析1

1.1.1虎口乙座的作用1

1.1.2虎口乙座的加工工艺及设计分折2

1.1.3虎口乙座的技术要求2

1.1.4虎口乙座的材质、热处理及机械加工工艺性3

1.2确定毛坯的制造形式和尺寸3

1.3定位基准的选择4

1.4虎口乙座表面加工方法的选择4

1.5虎口乙座工艺路线5

1.6加工设备选择及制定工艺装备6

1.6.1机床的选择6

1.6.2夹具的选择6

1.6.3选择量具7

1.6.4选择切削刀具7

2机械加工工序设计9

2.1虎口乙座加工余量、加工工序尺寸及零件公差的确定9

2.1.1支承孔的工序尺寸及公差计算9

2.1.2底面A的工序尺寸及公差计算10

2.1.3一对工艺孔的工序尺寸及公差计算11

2.1.4其他加工面的加工余量的确定12

2.2确定切削用量、时间定额13

2.2.1工序30粗铣底面A 13

2.2.2工序60半精铣底面A 14

2.2.3工序130精铣底面A 15

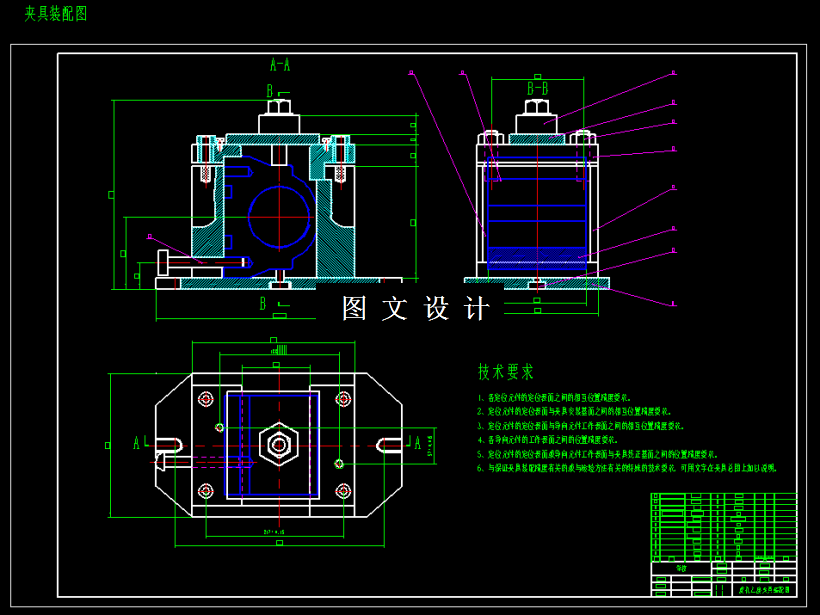

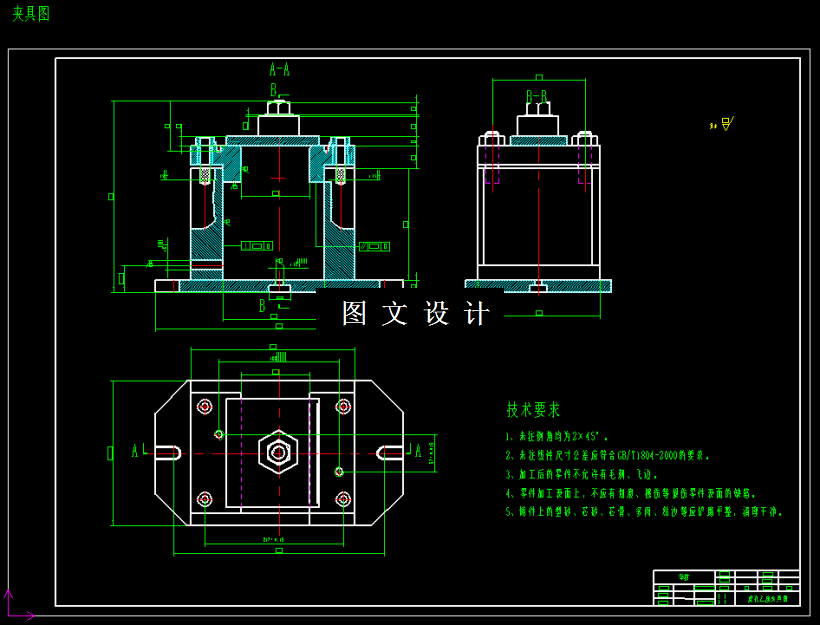

3虎口乙座专用夹具的设计22

3.1虎口乙座夹具结构设计22

3．1．1确定定位方案，选择定位元件22

3．1.2夹具设计的有关计算22

3.2计算定位误差——目的是分析定位方案的可行性23

3.3夹具结构设计及操作简要说明23

3. 4.1、虎口乙座夹紧方式的确定23

3.4.2、结构设计及操作说明23

3.5夹具结构设计及操作简要说明24

3.5. 1、虎口乙座夹紧方式的确定24

3.5.2确定定位方案，选择定位元件，导向装置24

设计总结26

参考文献27
