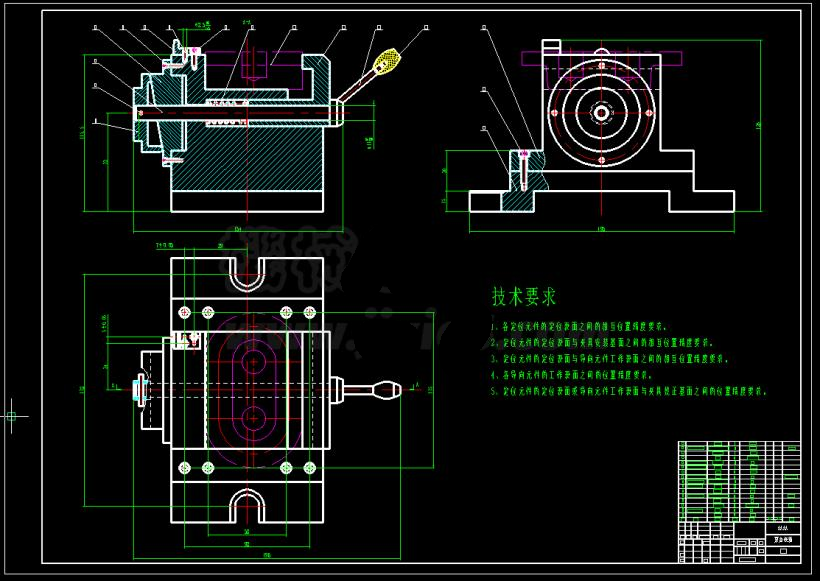

M2404-泵盖机械加工工艺及铣上端面专用夹具设计含编程 下载积分：100　资料编号： M2404

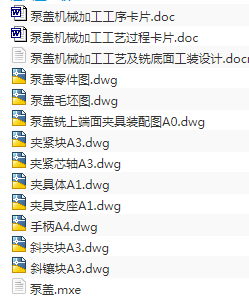

作品包括:

Word版设计说明书1份

工序卡一套

工艺过程卡1张

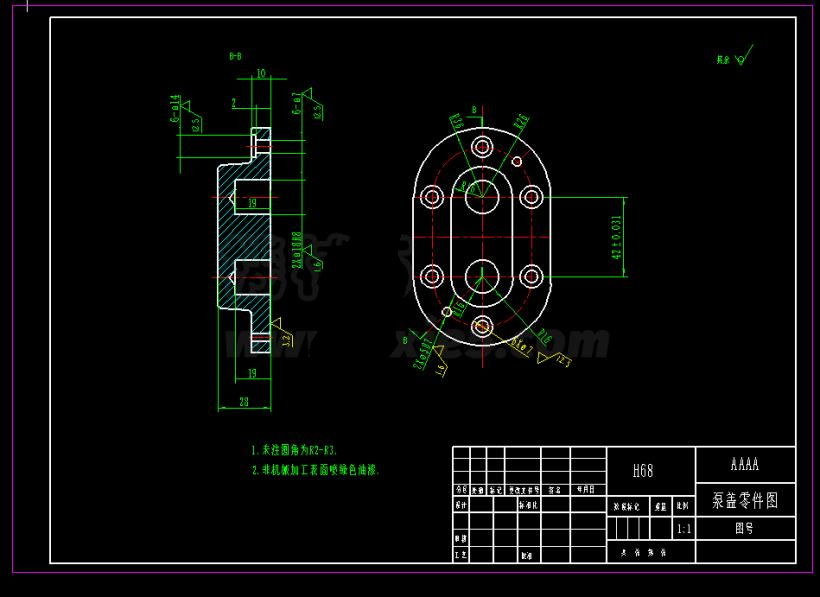

CAD版本图纸，共7张

摘要

本次设计的是泵盖的加工工艺及铣泵盖上底面的夹具设计，主要采用铣床铣削加工来的完成工艺加工。在数控加工中利用数控机床来加工，使得产品加工的质量能够保持一致性，保证泵盖零件的加工精度和泵盖零件效率，在这些方面均比普通铣床加工高出很多有点，尤其是针对一些轮廓轮廓不规则的零件的加工、在零件上有哦复杂的曲线或不规则的曲面、需要要到多工艺复合，工序加工和零件的高精度要求的产品零件的加工时，最突出的优点是传统机床，在加工的时候所无法比达到这一的要求。本此设计的夹具是泵盖零件，结构属于泵盖类、泵盖零件有复杂的装夹难度、钻扩铰加工的装夹难度较大。在设计中，可以假定不同种切实可行的工艺流程，以及加工装夹工艺装备的设计。在泵盖零件产品的加工过程中，泵盖零件工件在夹具内的定位方式设计和泵盖零件的夹紧方式设计显得相对重要。必须根据泵盖零件六点定位，对泵盖零件产品进行夹具装夹的合理的定位分析，欠定位分析、装夹的完全定位，还是泵盖零件的装夹过定位，都须根据泵盖零件实际的生产加工的过程决定。本次的夹具是涵盖了从泵盖零件加工到泵盖零件的组装，提升泵盖零件的加工生产的有效效率.
