M2452-立式数控铣床Z轴传动系统及立柱设计[含SW三维图] 下载积分：300　资料编号： M2452

作品包括:

Word版设计说明书1份

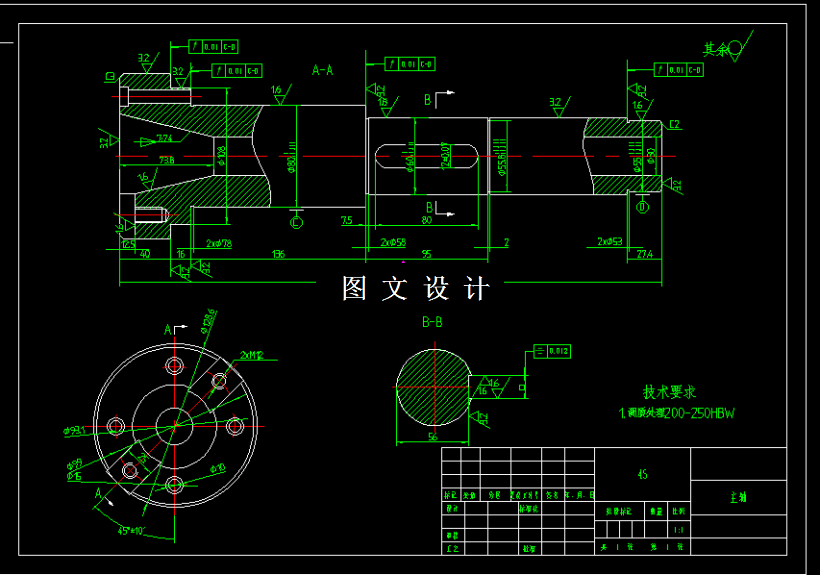

CAD版本图纸，共5张

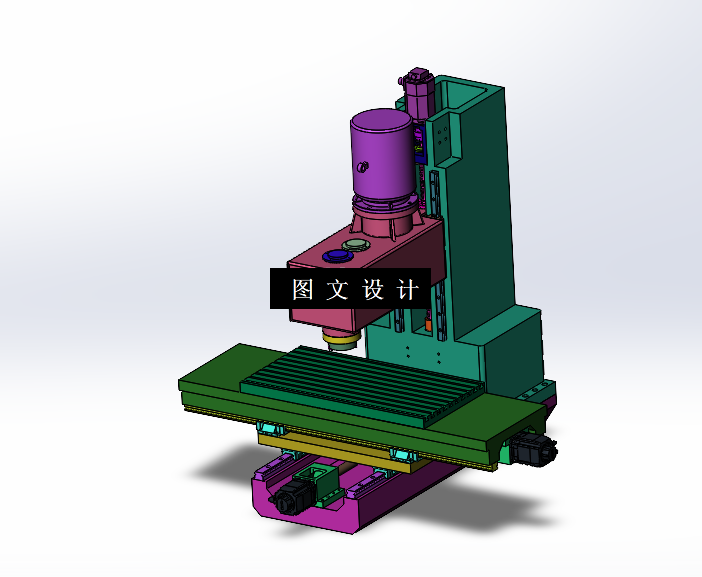

SW三维图一套

摘要

本文着重研究了一种立式数控铣床Z轴传动系统及立柱设计，以提升机床的整体性能，满足现代制造业对高精度、高效率加工的需求。本文首先介绍了立式数控铣床的基本工作原理和结构特点，分析了Z轴传动系统在机床运动控制中的关键作用。随后，对Z轴传动系统的核心组件进行了深入研究，包括伺服电机、传动机构、滚珠丝杠等，提出了合理的选型与设计思路。 在立柱设计方面，本文综合考虑了立柱的承载能力、刚度和稳定性等因素。通过对立柱的材料选择、截面形状优化、连接方式设计等方面的研究，实现了立柱结构的轻量化与高性能化。同时，本文还对立柱与Z轴传动系统的接口进行了精心设计，以确保两者之间的精确配合和稳定运行。 为了提高机床的加工精度和稳定性，通过数学建模和仿真分析，提出了基于软件补偿和硬件优化的误差补偿策略。这些措施的实施，显著降低了机床的传动误差，提高了加工精度。 旨在为机床制造业的技术创新和产业升级提供有益的参考。未来，随着制造业对高精度、高效率加工需求的不断提升，对立式数控铣床传动系统及立柱设计的优化和创新将持续进行，以推动机床制造业的持续发展。
