M2462-干粉压片机设计[含SW三维图] 下载积分：100　资料编号： M2462

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

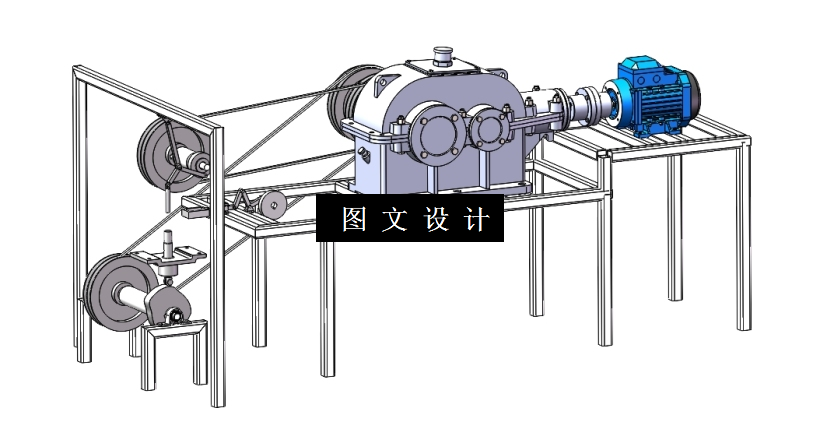

SW三维图一套

(1)将干粉压制成直径为30mm、厚度为5mm的圆形片坯，模具厚度为h=50mm，料斗高度为30 mm，压缩率范围15%~30%; (2) 压片时的最大阻力为12KN，生产率为每分钟压制25片，即冲头每分钟往复运动25次，上冲头总位移90~120mm; (3)回程的平均速度为工作行程速度的1.2倍(行程速比系数K=1.2)，要求保压一定的时间，保压时间约占整个循环时间的1/10; (4)传动装置的使用寿命预定为30年，每日作两班(每班作8小时) (5)分析干粉压片机的工作原理和技术要求，制定执行机构运动方案(含方案对比): (6)完成干粉压片机执行机构、传动机构的设计，并对电机进行选型分析:绘制执行机构运动简图，完成传动机构的装配图及主要零件图
