M2482-C形汽车合装吊具的结构创新设计[含SW三维图] 下载积分：200　资料编号： M2482

作品包括:

Word版设计说明书1份

SW三维图一套

摘要

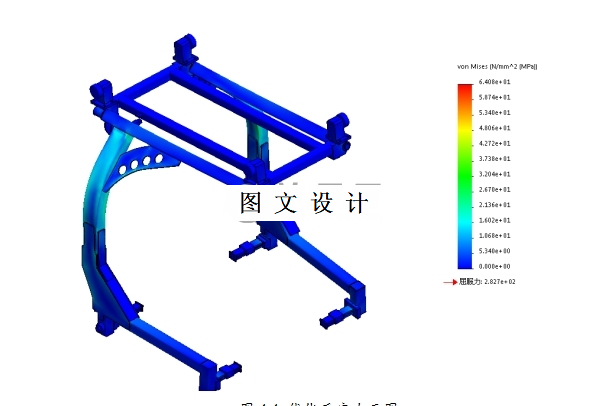

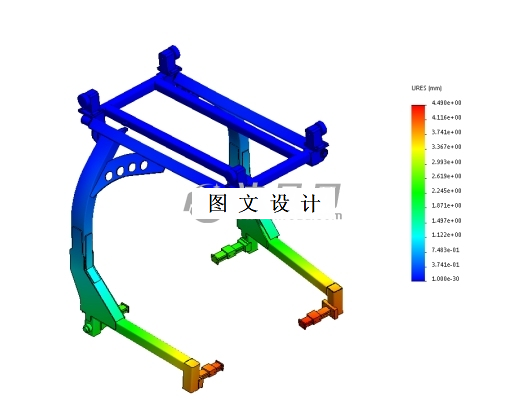

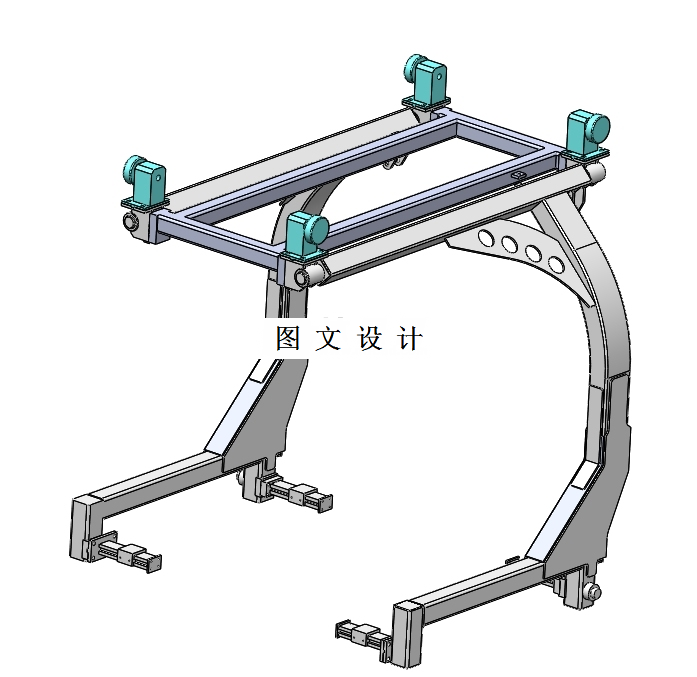

本文主要研究了C形汽车合装吊具的结构创新设计。通过对现有汽车合装吊具的分析和比较，提出了一种新的结构设计方案。该方案采用了特殊的C形结构，使得合装吊具在提升汽车时具有更好的稳定性和安全性。具体而言，设计了C形吊臂、C形支撑臂和C形连接装置等组成部分。在设计过程中，通过数值模拟和实验验证了C形吊臂的起升高度和伸缩范围，确保了其可靠性和稳定性。同时，采用了高强度材料和结实的焊接工艺，增强了合装吊具的承载能力和抗震性能。此外，通过对其他同类产品的借鉴和改进，优化了C形支撑臂的调节机制和C形连接装置的结构设计，提高了产品的整体性能和可靠性。 在完成优化设计后，采用有限元分析方法对优化后的吊具模型进行了应力和变形计算。分析结果显示，最大应力为64.08MPa，未超过材料的允许应力;最大变形为4.49mm，不会影响吊具的正常使用。综合分析表明，优化后的C形汽车合装吊具结构满足设计要求。 本研究通过对C形汽车合装吊具的结构创新设计，实现了起升高度和伸缩范围的提升，平衡和稳定性的保持，连接牢固和稳定，承载能力和抗震性能的增强。这些成果在汽车合装领域具有一定的应用和推广价值。未来可以进一步研究和改进该合装吊具的其他方面性能，以满足不同行业和需求的汽车合装需求。
