M2509-一种机械步进式板料送料机结构设计 下载积分：120　资料编号： M2509

作品包括:

Word版设计说明书1份

任务书一份

PPT答辩一份

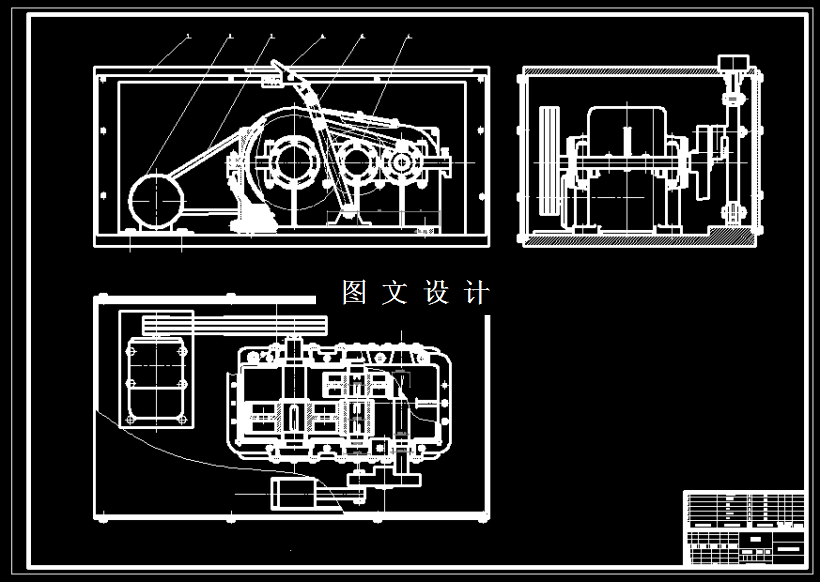

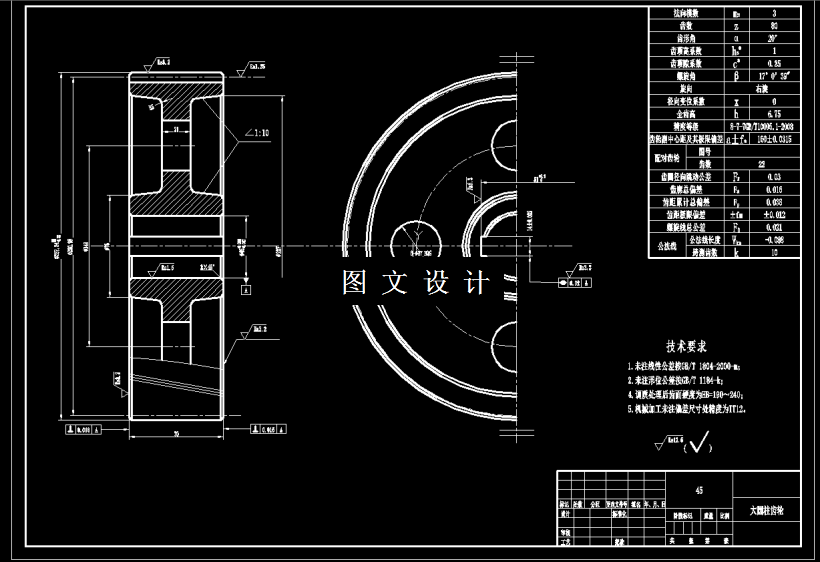

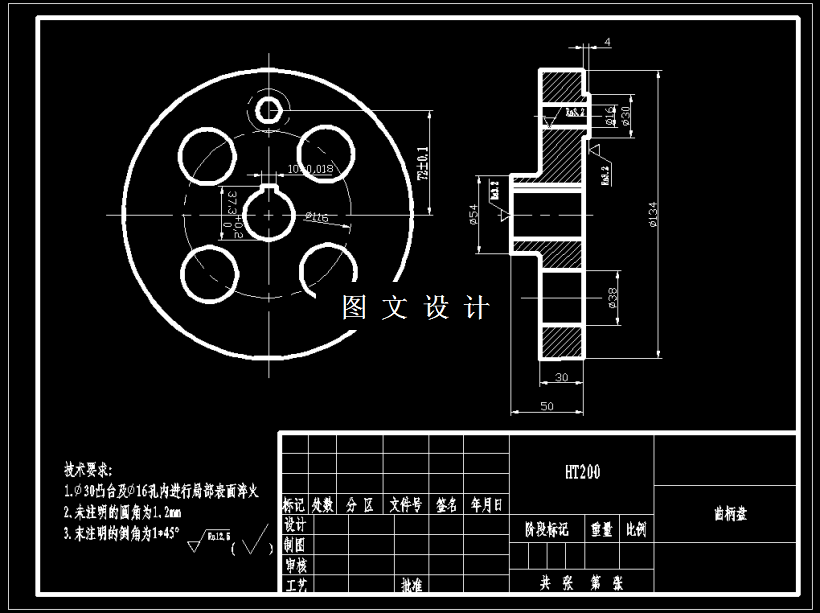

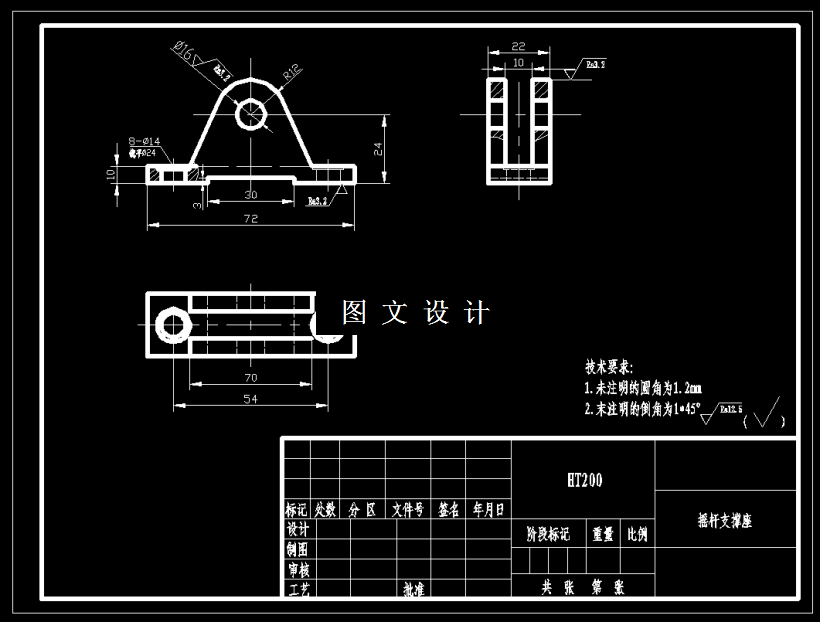

CAD版本图纸，共7张

摘要

步进式给料机就是可以进行间断地传送工作的机械，其类型很多，其工作机理也各有不同。马达利用传动设备来带动滑架进行往复运动，在工作行程中，滑架上的推钳将工件推向前进一个步骤。在滑架回到原处的时候，因为在推钳与轴之间存在着一个扭转弹簧，所以推钳从工件底部滑过，而工件仍然不会被撼动。而在滑架继续向前推进的时候，推钳已经复位，它将新的工件前移，而前端推钳也将前一工位的工件前移。 将K=1/3带入，Q=90°。已知摇杆最大的摇摆距离为350mm，又知极位夹角为90°，根据给定的急回要求设计四连杆机构。 步进送料机构针对板料进行送料，板料重量按照50Kg进行计算，步进机构扭矩按照5.04N·m,转速按照15r/min。 经过计算选用Y132M1-6封闭式三相异步电动机，P=4KW、转速为960r/min、 同步转速1000 r/min。
