M2513-材料力学多功能实验装置设计[含SW三维图] 下载积分：600　资料编号： M2513

作品包括:

Word版设计说明书1份

任务书一份

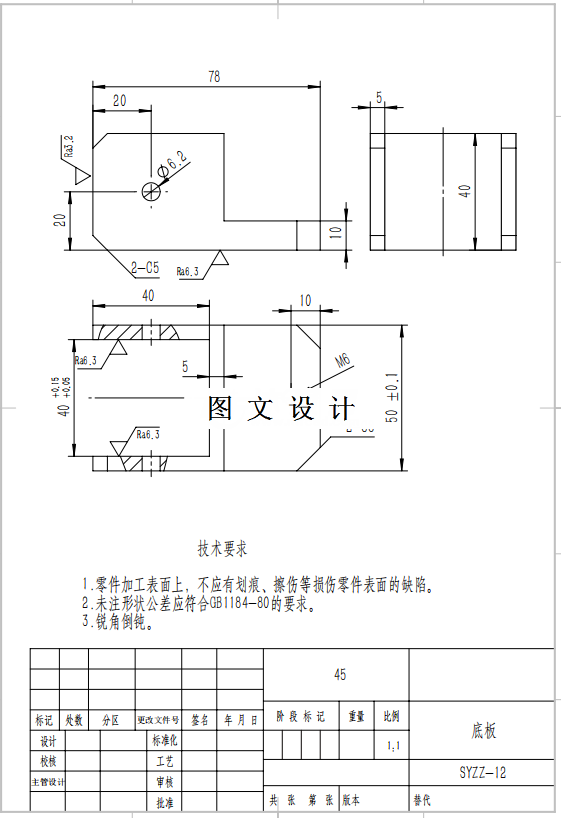

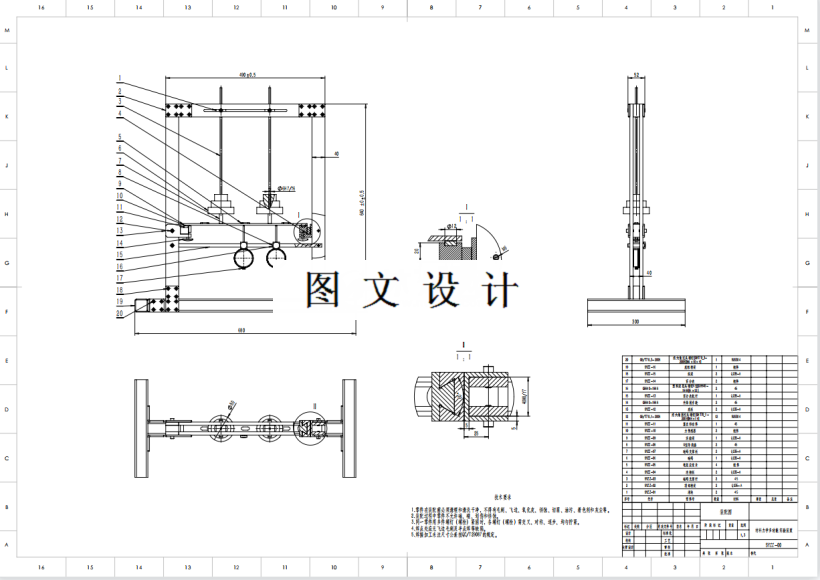

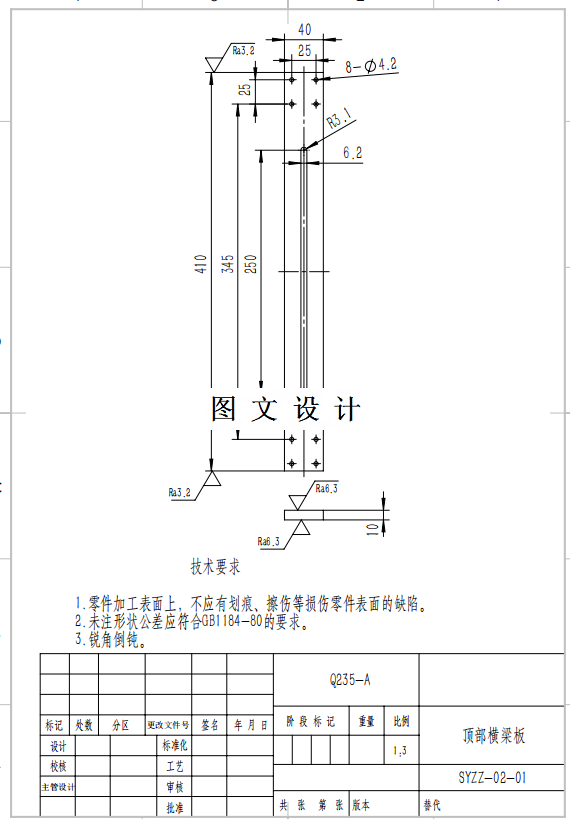

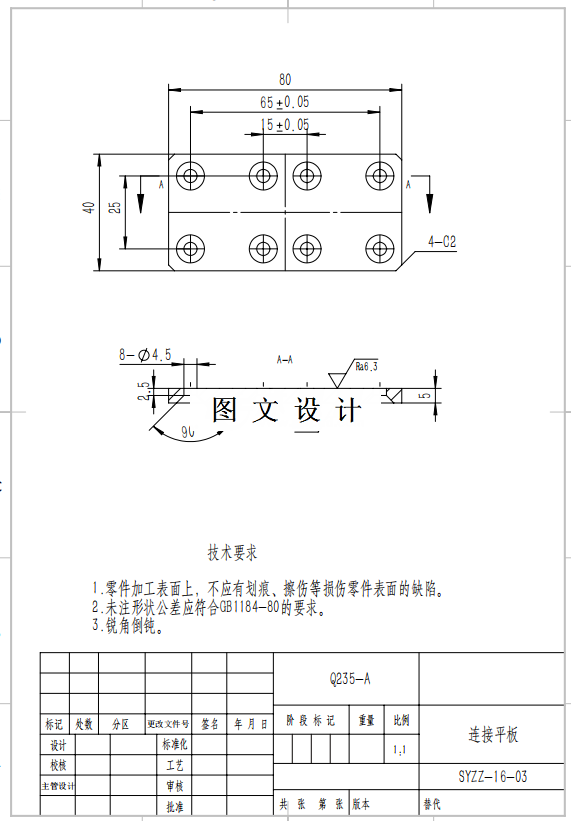

CAD版本图纸，共9张

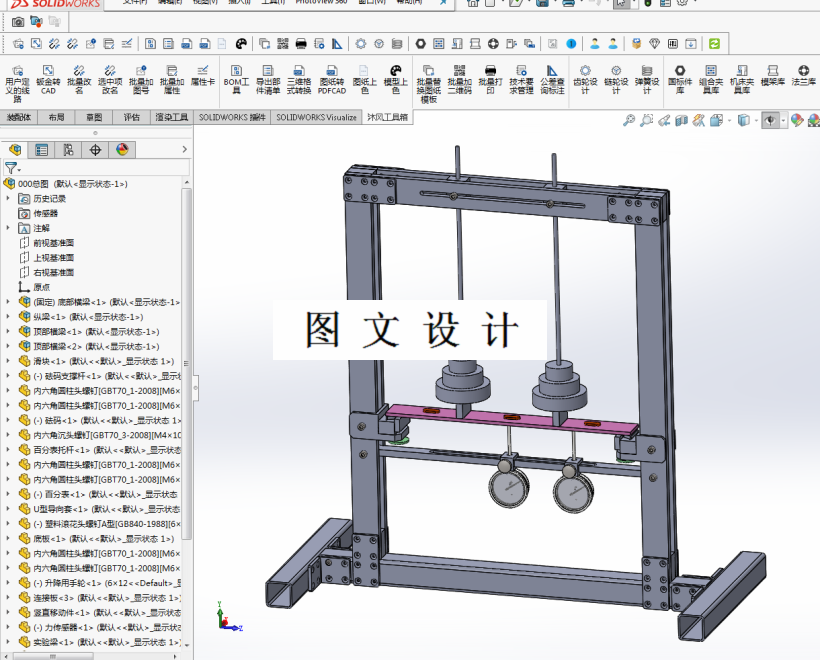

SW三维图一套

摘要

材料力学实验是学习材料力学课程的重要实践环节，通过实验可以加深对材料力学理论的理解。然而，材料力学实验需要相关的实验装置或设备，现有的材料力学实验装置往往功能比较单一，即一个实验项目对应一个材料力学实验装置。因此，研究设计一种材料力学多功能实验装置，实现一个实验装置完成多个材料力学综合型实验，不仅可以节省实验装置所占据的场地空间，减少实验设备投资费用，对于提高材料力学综合型实验比例也有很好的促进作用。 本文采用“三边”的机械设计方法，设计一种材料力学多功能实验装置，该实验装置包括实验梁、支撑框架、加载砝码组件及百分表组件等组合。首先根据实验装置需要完成的4个实验的工作要求，拟定了相应的实验原理，并完成了该实验装置的测量方案设计；在此基础上完成了实验装置的结构设计如实验梁以及支撑框架设计等；最后进行了相关校核计算并讨论了4个实验的操作方法。 设计结果表明，所设计的实验装置能够完成4个材料力学综合性实验，即力法解超静定实验、梁的弯曲变形测量实验、功的互等定理实验、叠加原理实验。实验装置的主要技术参数如下：力量程：0~400N，精度：0.1N；位移量程：0~50mm；变形测量精度：0.01mm。

关键词：实验梁，弯曲变形，力法解超静定，综合性实验
