M2517-Q2-8型起重机活塞式液压缸设计 下载积分：120　资料编号： M2517

作品包括:

Word版设计说明书1份

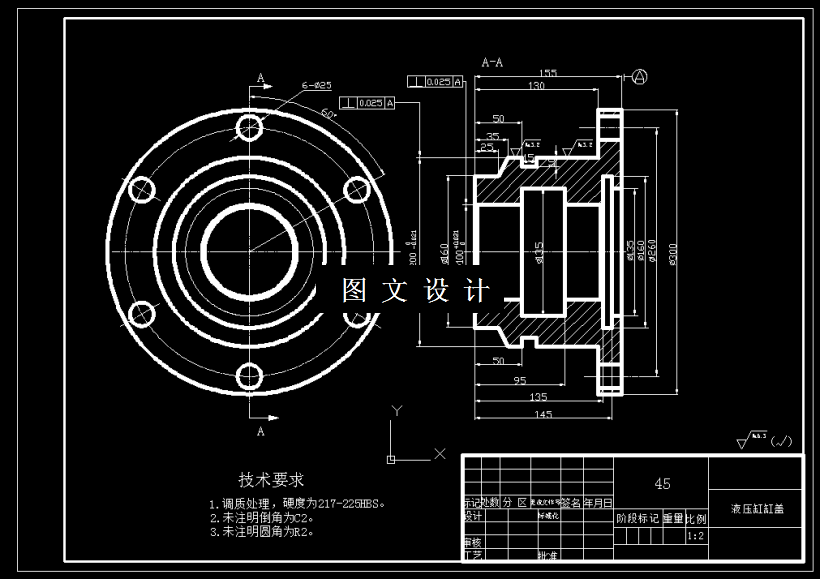

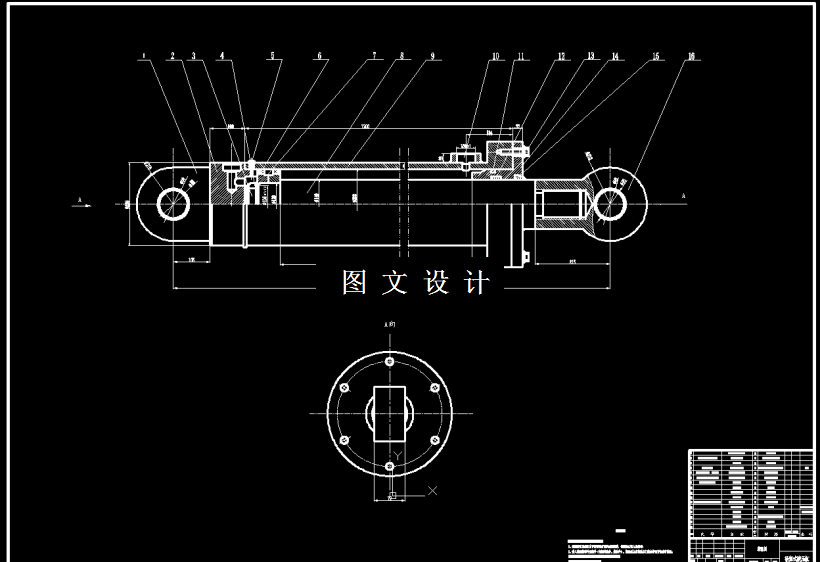

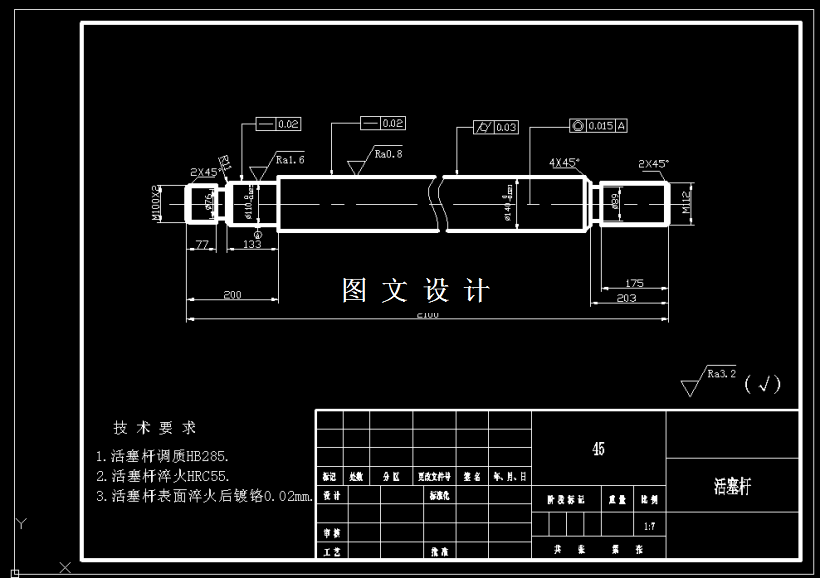

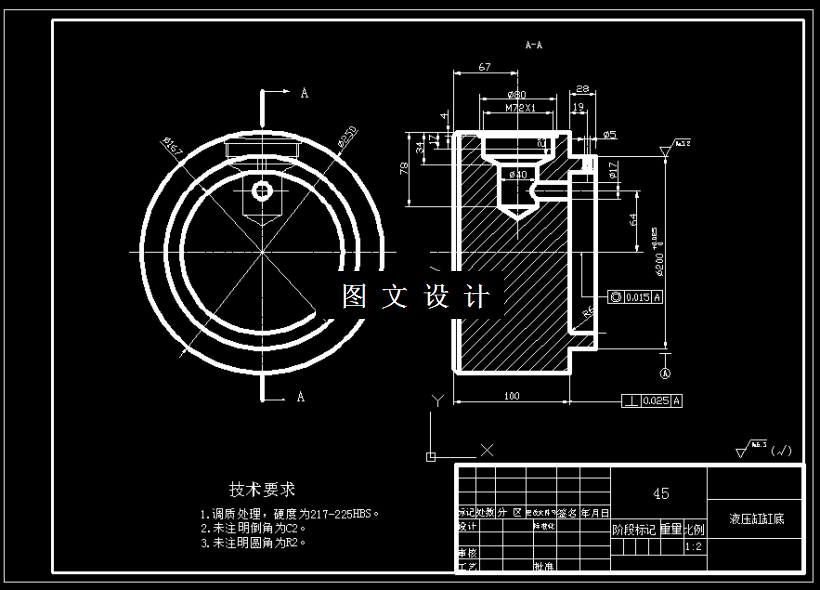

CAD版本图纸，共5张

摘要

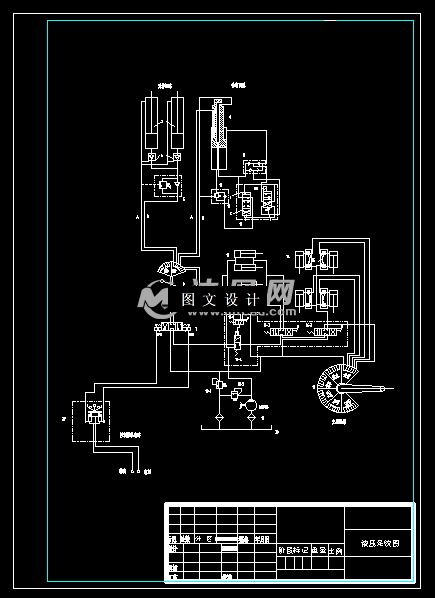

Q2-8型汽车起重机是一种常用的装卸搬运车辆，它通过吊臂、起升机构和工作台等部分来实现货物的搬运作业。为了实现这些动作，该起重机采用了液压传动的工作原理，利用帕斯卡原理对机械实现部分传动控制。液压传动是利用液体的压力传递力量和运动的一种技术，其工作原理就是利用帕斯卡原理对机械实现部分传动控制。在液压传动系统中，通过液压油的压力来控制活塞式液压缸的动作，以实现起重机的各种动作，如升降、回转、伸缩等。 活塞式液压缸是液压传动系统的重要组成部分，主要作用是实现执行机构的往复或回转运动，使其能够完成相应的工作任务。在Q2-8型起重机中，活塞式液压缸扮演着至关重要的角色，它的质量和性能直接影响到起重机的工作效率和安全性。 机器设备由机架、动力源、传动装置和工作机构等组成，其中机架作为机器设备的载体，动力源输出动力，传动装置将压力传递给执行机构，工作执行机构通过消耗能量进行做功输出。Q2-8型起重机也不例外，它的整体结构设计合理，采用了优质的材料和先进的制造工艺，使其具有很高的稳定性和可靠性。为了更好地保证Q2-8型起重机的质量和性能，本文对其活塞式液压缸进行了详细设计和强度校核，并对液压系统进行了方案设计。同时，还通过CAD制图软件绘制了二维图纸，为起重机的制造和维护提供了重要的参考和依据。 Q2-8型汽车起重机是一种功能强大、性能优越的装卸搬运车辆，它的液压传动系统和活塞式液压缸是其重要的组成部分，具有很高的技术含量和工程价值。通过本文的介绍，我们可以更深入地了解这种起重机的工作原理和结构特点，为相关领域的研究和应用提供了有力的支持。

关键词：液压传动；Q2-8型起重机；液压缸；校核
