M2528-喷油器体小直径深斜孔加工专机的研制 下载积分：200　资料编号： M2528

作品包括:

Word版设计说明书1份

CAD版本图纸，共8张

摘要

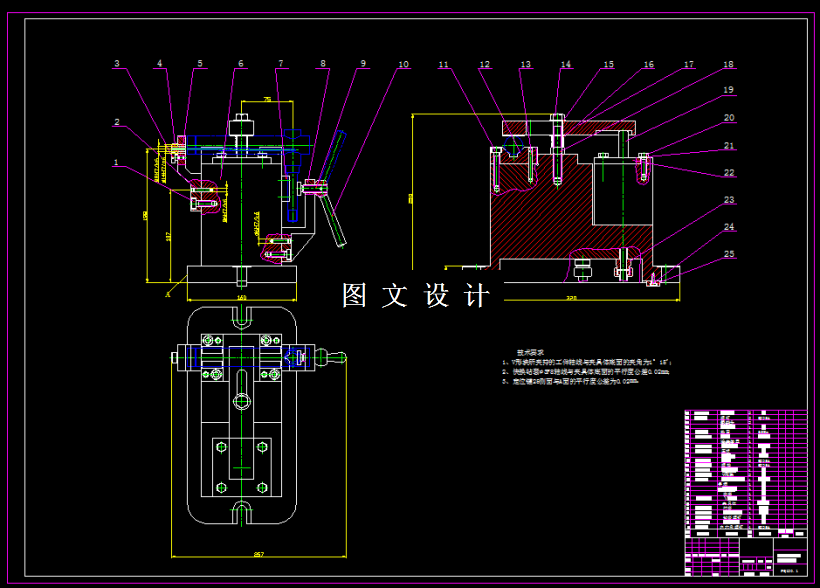

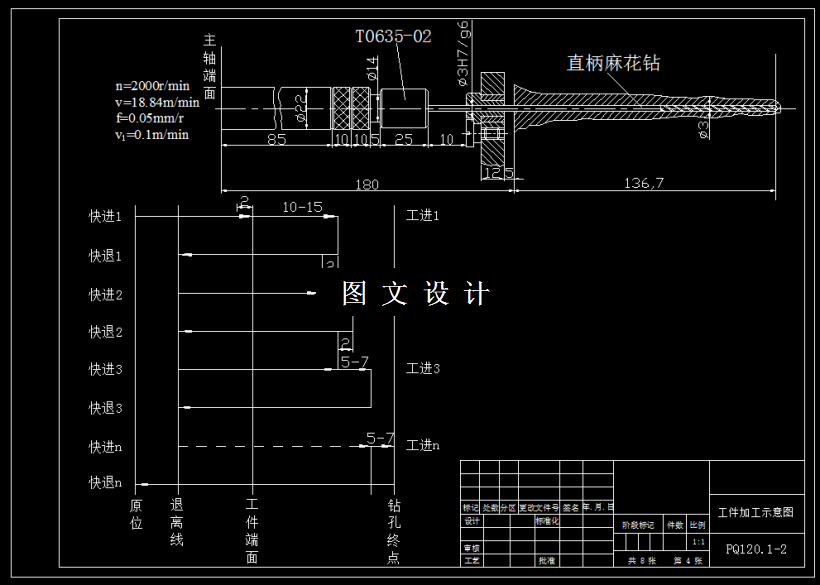

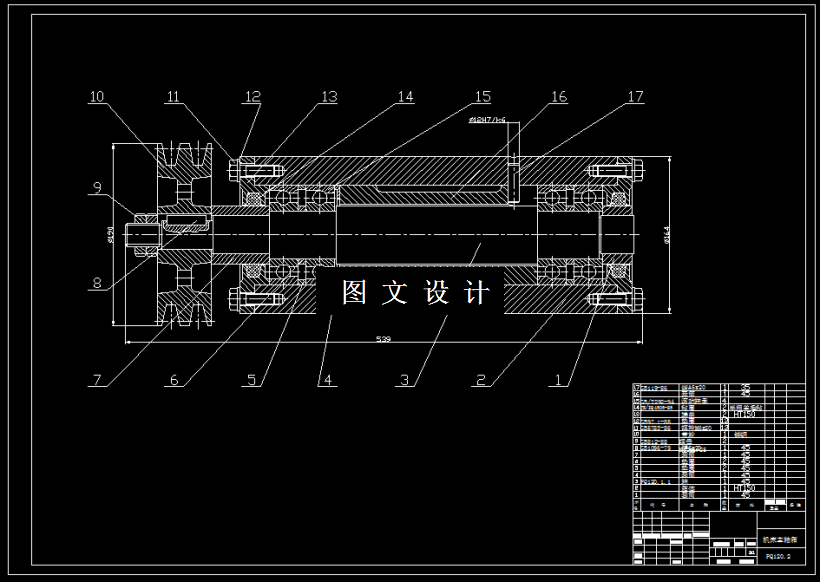

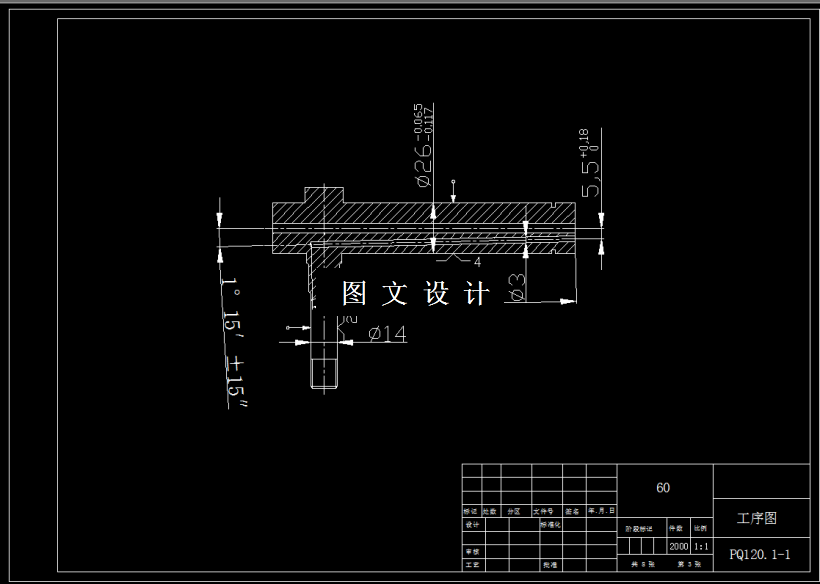

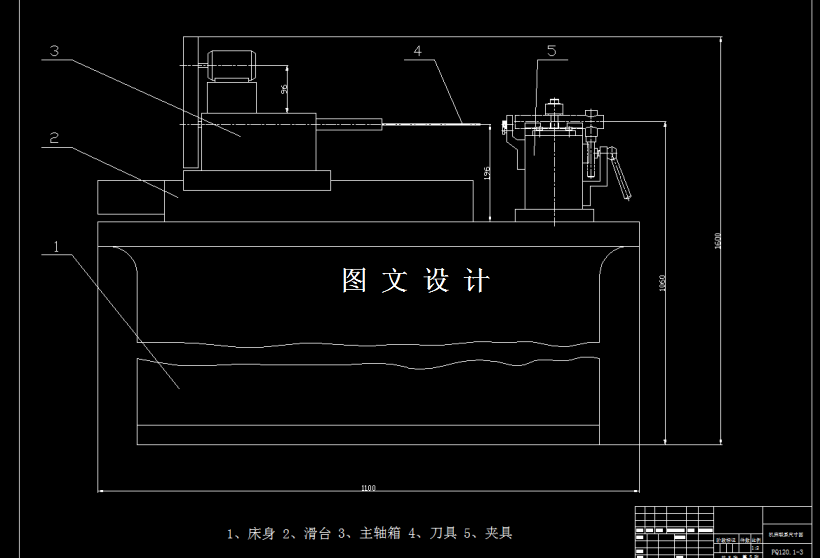

针对柴油机喷油器体小直径深斜孔加工中，切屑排出困难，钻头易断，冷却困难，使用寿命低，钻孔轴线斜度难保证，零件废品率高等问题，进行了小直径深斜孔组合机床的研制。对零件加工工艺方案，机床夹具、主轴箱及电液控制系统进行了设计分析。利用本机床可实现工件快速装卸，可靠定位夹紧，自动完成“快进、工进、快退”的工作循环过程，劳动强度低，生产效率高，为喷油器体小直径深斜孔的加工提供了可靠的技术保证，具有良好的经济效益和应用价值。 通过本文所叙述的研究和设计工作，达到以下几个主要目的：较大幅度提高加工效率，提高夹具通用性，满足大部分规格的喷油器体钻深斜孔的要求，实现机床有效过载保护，解决刀具容易折断和停机问题，提高刀具耐用度，改善加工质量。 通过对喷油器体小直径深斜孔加工组合机床的设计和研究，在机床、夹具、刀具等方面进行合理设计和选择，有效提高了加工效率和产品质量，具备一定的先进性和经济性，为解决此类小直径深斜孔加工问题探索出了一条新路。工件的夹紧采用液压控制，快速方便，刀具方面，没有采用专门的深孔加工钻头，而是采用了加长的直柄麻花钻，价格便宜。适当加大了钻头螺旋角到32°，在保证强度的前提下，有效降低了切削力和切削温度，提高了刀具使用寿命和生产效率
