M2529-轴承式钻杆减扭防磨工具结构优化设计[含SW三维图] 下载积分：320　资料编号： M2529

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

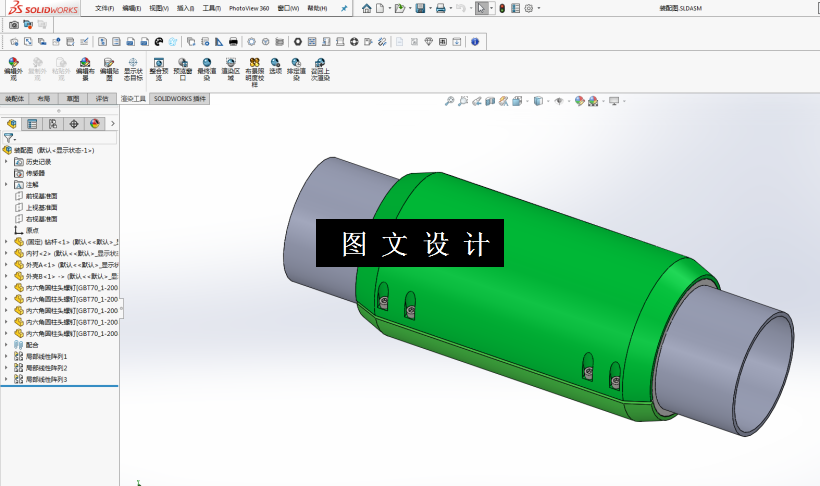

SW三维图一套

有限元分析文件一份

摘要

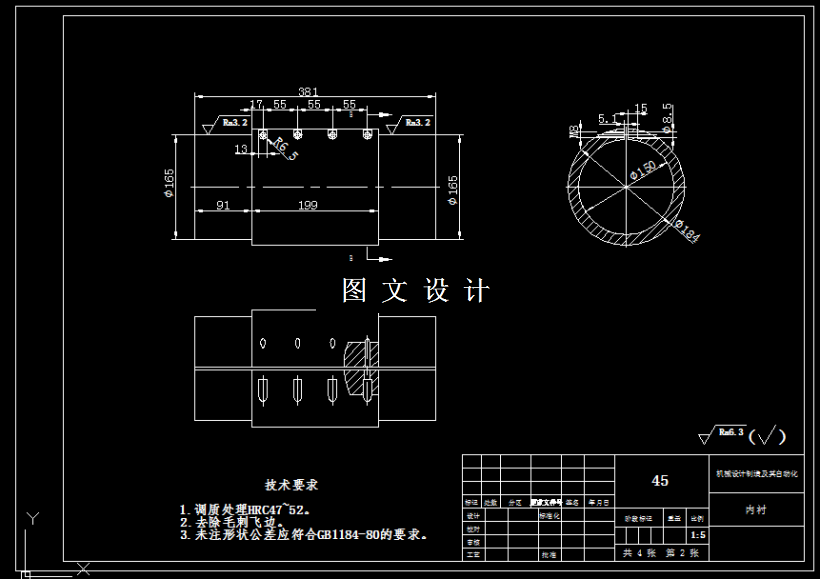

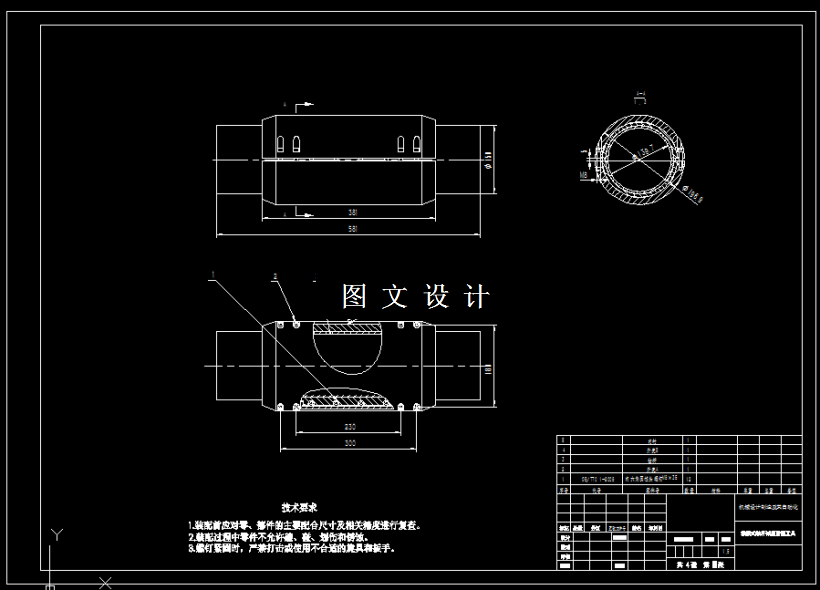

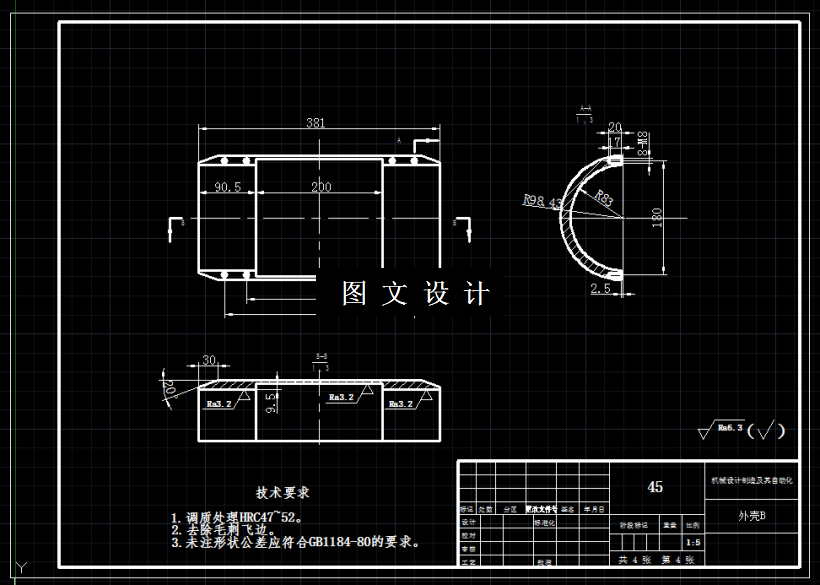

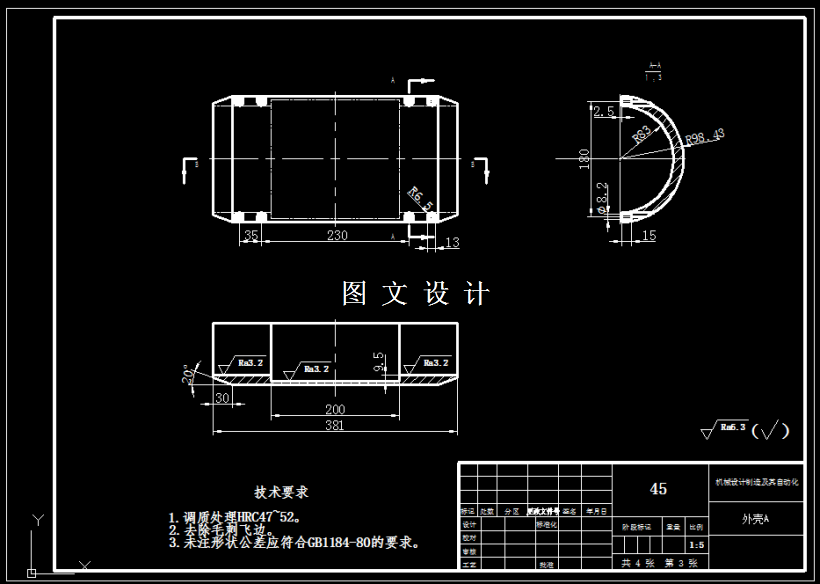

轴承式减扭防磨工具轴向受力为30000磅：建模分析内卡箍和外套之间的受力，根据分析结果优化减扭防磨工具结构。 本文从钻探工程实际应用的角度出发，研制出一种新型的抗摩擦扭力钻具。适当地采用这种减摩或扭矩减振工具，能有效地降低竖向偏差大的油井高摩擦、高扭矩的问题，确保了井身的平整。而对于减摩减矩器的性能，则多以实地测试为手段，从而造成经济成本高、测试周期长等问题。若设备工作状态不稳定，将会影响工程的正常进行，从而造成工程工期的延长。该轴承式钻杆减扭防磨工具结构为：内衬通过4个圆柱头螺钉紧固在钻杆上，外壳A和外壳B都是半圆、通过螺钉连接成一个整体，包裹在内衬外围。外壳与内衬之间预留间隙，是其两者可以相对转动，模仿轴承的转动形式，以此实现减扭防磨的功能。通过不同的外壳数量，列出的三种方案，并进行校核计算得出最优方案。通过ANSYS对轴承的总变形、等效应力、等效弹性应变等综合分析比较，验证了方案的合理性。

关键词：钻探；轴承式；钻杆减扭；防磨；ANSYS
