作品包括:
Word版设计说明书1份

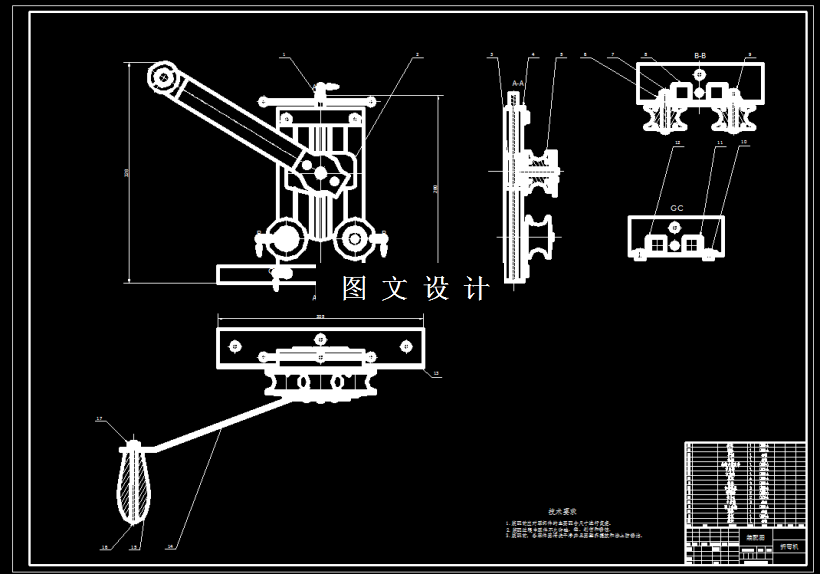

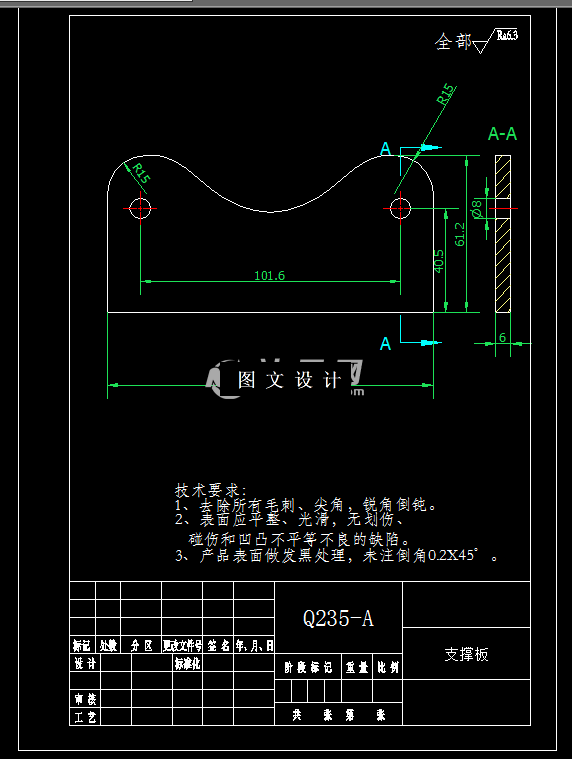

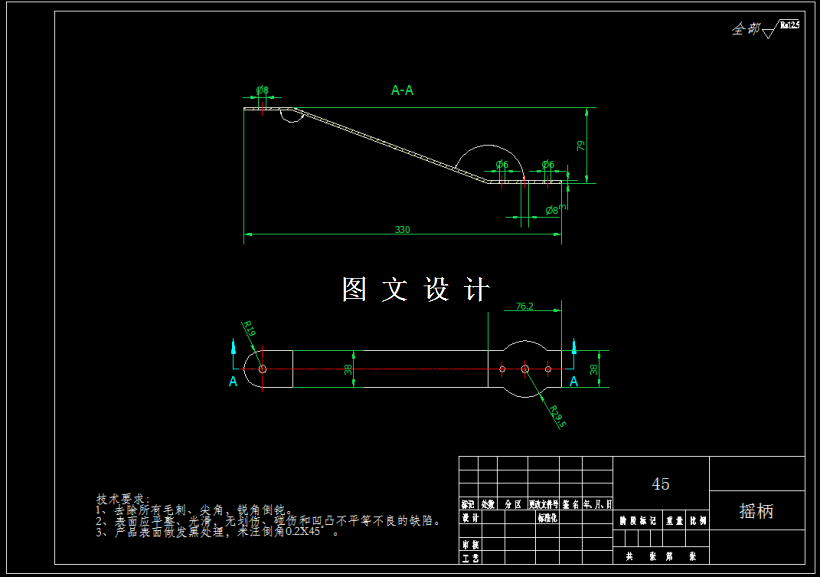

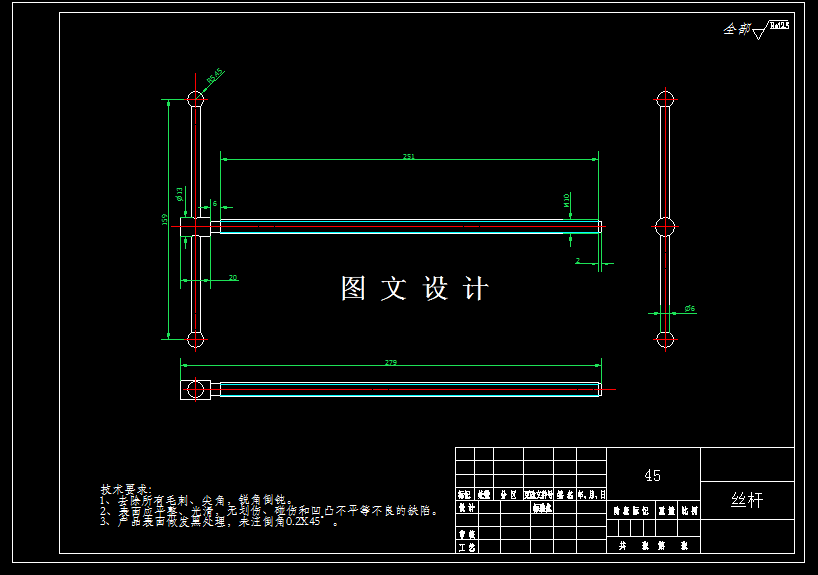

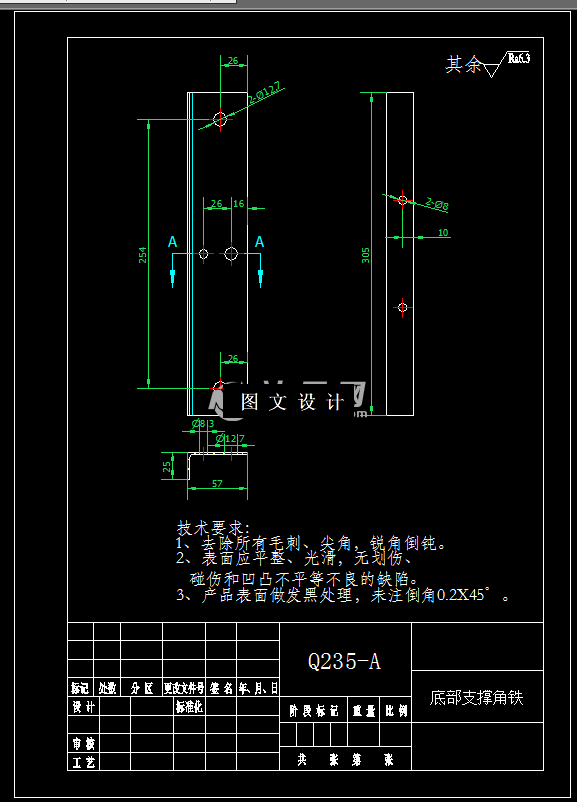

CAD版本图纸,共10张
摘要
为了提高圆棒等棒型材料的折弯质量,同时减少人工操作及减少人的劳动强度,减少在圆棒形材料在玩过程当中耗费的大量时间提高效率,非常有必要设计一款可以对圆棒等棒型材料进行折弯的装置。本文通过研究折弯装置的发展背景,查阅国内外的研究现状并整理资料,针对任务书要求提出了圆棒折弯装置的设计方案。该圆棒折弯装置是通过丝杆升降主动滚筒,以适合不同直径的管子,并将其压紧到底部两个从动滚筒,主动滚筒设计成摇柄,当夹紧管子后手动摇动主滚筒,实现手动折弯目的。对圆棒的力学性能、圆棒弯曲过程、最小弯曲半径、圆棒的抗弯截面系数、圆棒弯曲力矩、旋转力矩等进行了分析计算。对主要零部件丝杆、主滚筒、滑块、靠板等进行了详细设计。通过CAD制图软件绘制了二维装配图和零件图。
关键词:圆棒;手动;简易装置设计;主滚筒;折弯
