M2537-螺杆保护套自动套管装置的设计[含SW三维图] 下载积分：500　资料编号： M2537

作品包括:

Word版设计说明书1份

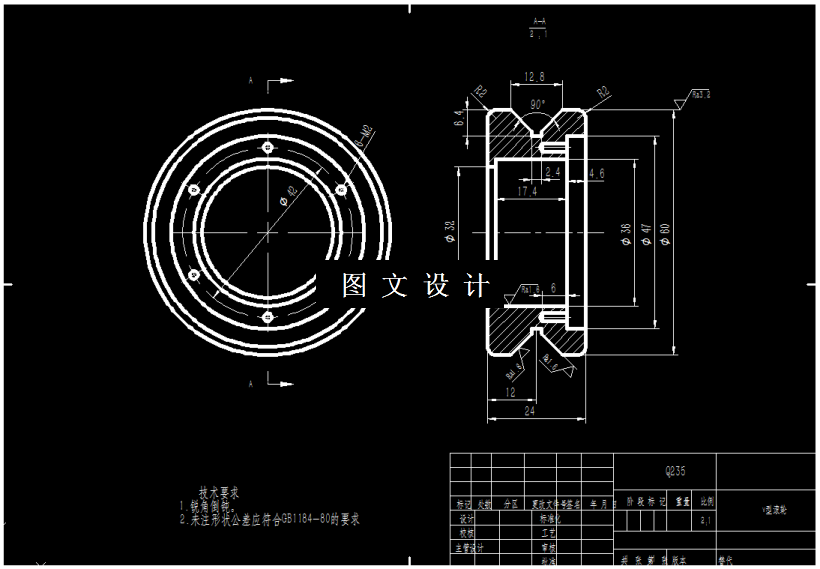

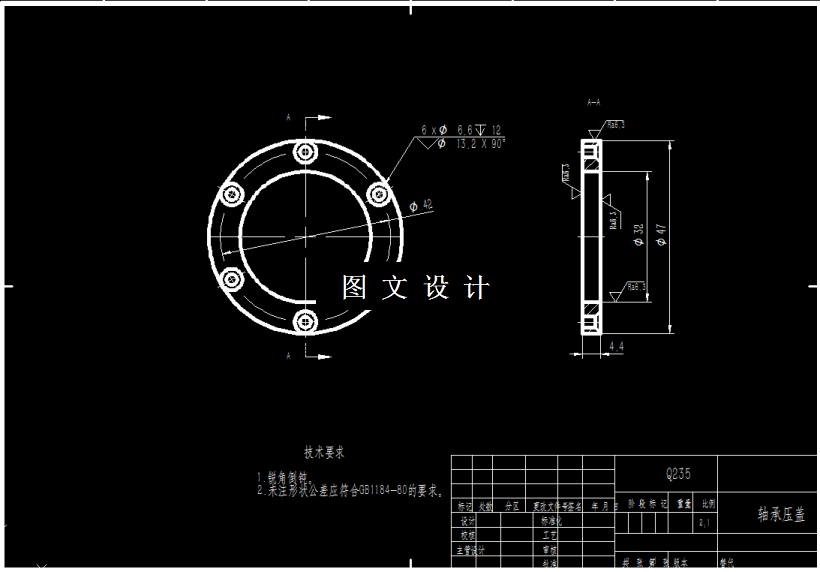

CAD版本图纸，共18张

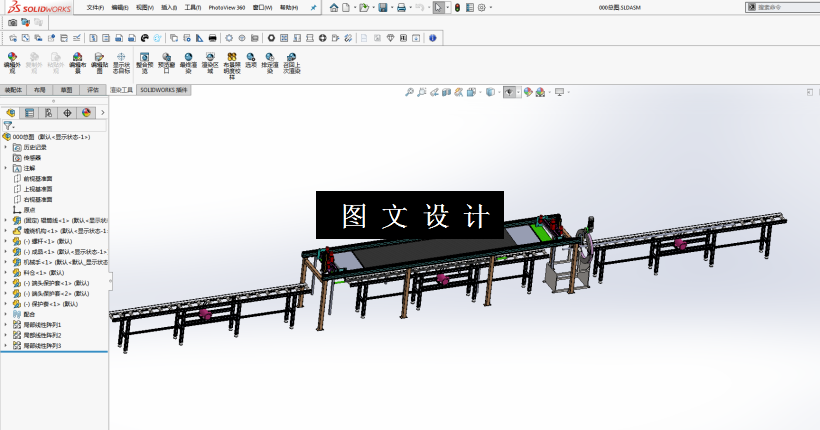

SW三维图一套

摘要

套管是一个非常重要的工作，它对螺杆有保护作用，能够减少或避免套管在搬运和运输过程当中由于碰撞或者操作不当造成的损伤。套管是一个耗费时间较长的工序，大量的人工操作。螺杆保护套自动套管装置通过自动化设备代替人工作业，既提高了工作效率又提高了工作质量，降低了人工成本。该装置通过辊筒输送机将螺杆输送到指定位置后，缠绕防腐带机构自动启动，对螺杆进行防腐带的自动缠绕。然后输送到另一辊筒输送机上，螺杆的保护套和端头保护套已经放置于料仓上，通过机械手自动抓取进行套管作业。该机械手可以在X轴、Z轴的两个方向进行移动，同时Z轴上有一个气爪可对零件进行抓取作业。移动均采用齿轮齿条机构，电机通过减速器进行减速，输出轴端连接齿轮，齿轮的转动是直接在齿条上进行的，然后通过滑轮导轨机构进行辅助支撑。 其中缠绕装置的固定环使驱动电机固定，通电后由驱动电机驱动小齿轮转动，通过大小齿轮啮合的方式使大齿轮转动，大齿轮端面固定有用于螺杆缠绕的防腐带，大齿轮带动其旋转，从而实现对螺杆进行缠绕，同时螺杆通过辊筒输送机向前输送。本文完成螺杆保护套自动套管装置包自动上料、防腐带自动缠绕、保护套自动套管、自动下料装置的结构设计及动力系统设计，并对主要零部件进行了强度校核。完成了设备的三维建模以及二维装配图和零件图
