M2544-90kW建材粉磨驱动装置上箱系统设计 下载积分：60　资料编号： M2544

作品包括:

Word版设计说明书1份

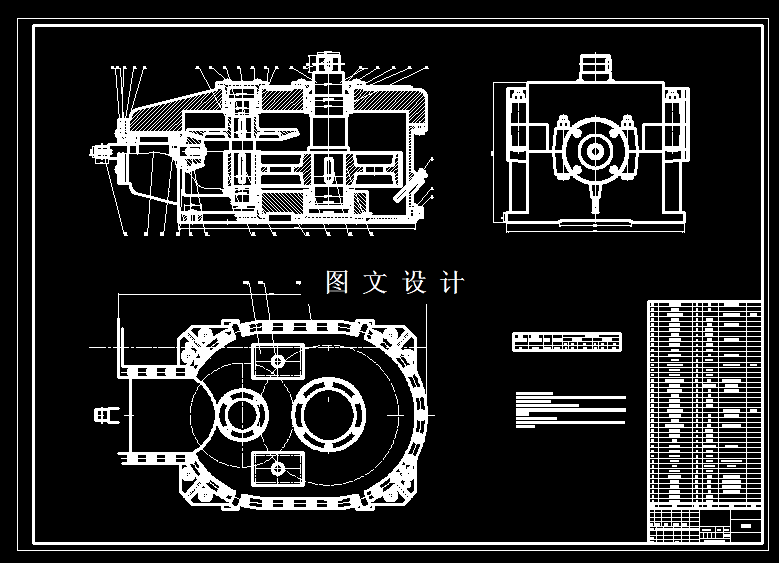

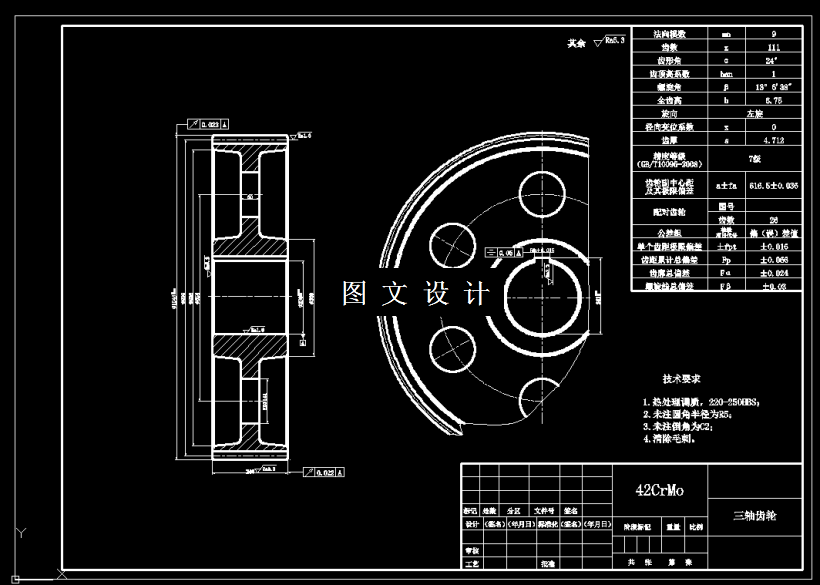

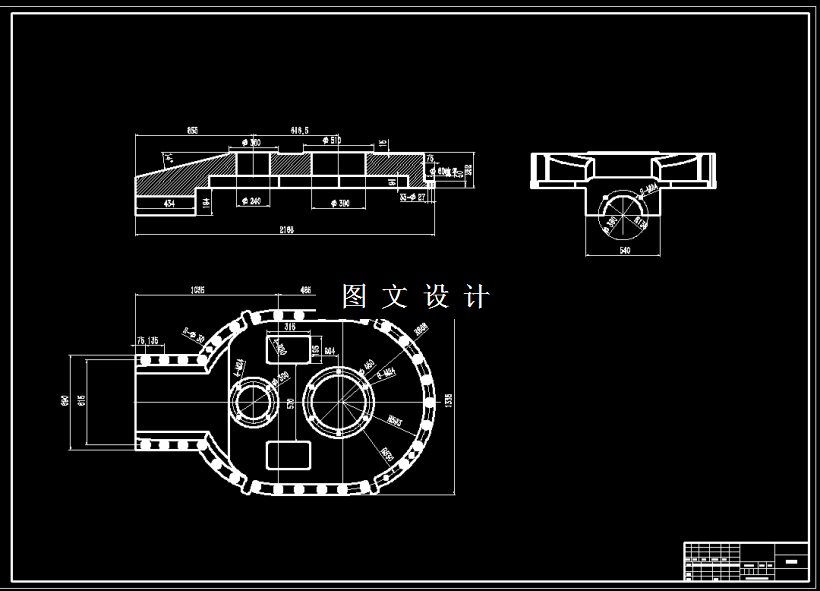

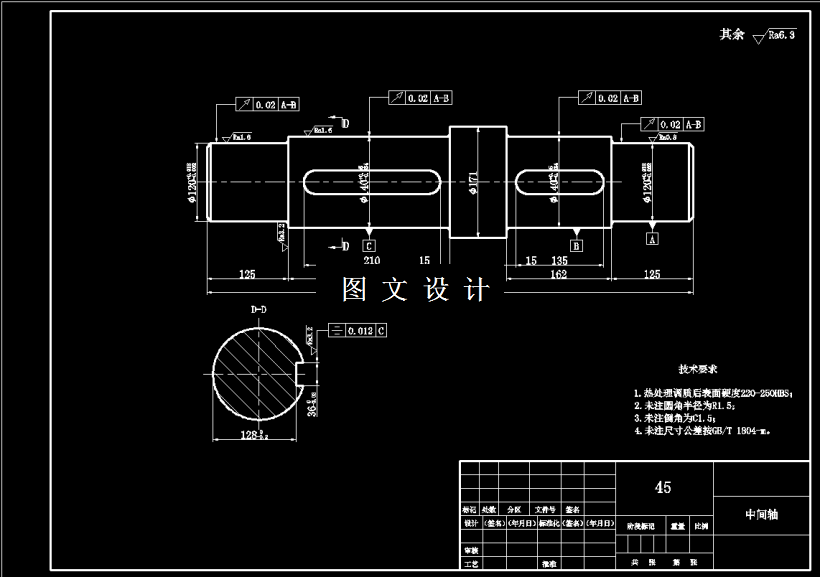

CAD版本图纸，共4张

摘要

本文设计90kW建材粉磨驱动装置上箱系统，通过查阅相关的文献资料，并对这几方面进行了详细的考虑，完成本次设计。作为重要的传动装置，减速机的应用范围非常广泛，涉及到不同的领域和行业。如需要大型机械的煤炭冶金等行业，产品加工行业，如食品加工机械部件加工等。减速器是机械行业发展的重要的一部分。就是引起应用的范围较广，市场的需求量非常大，这对减速器的发展和应用非常重要。该减速机输入功率90kW，输入转速1000转/分，传动比18，采用格里森弧齿锥齿轮+双圆弧齿轮传动。通过对各个轴的设计、计算、校核，得到各个轴的具体尺寸，各级齿轮的详细设计并校核，最终所有设计结论必须满足任务书的详细要求。文章最后还对各轴上的键以及联轴器进行强度校核，每一步的设计都是以机械设计手册和相关参考文献为标准，减速机箱体箱盖的各主要尺寸通过查阅手册确定主要部分的尺寸、并绘制主要零件图以及装配图。

关键词：建材粉磨驱动装置；锥齿轮；双圆弧齿轮；校核
