M2545-花生剥壳机的设计[含SW三维图] 下载积分：500　资料编号： M2545

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

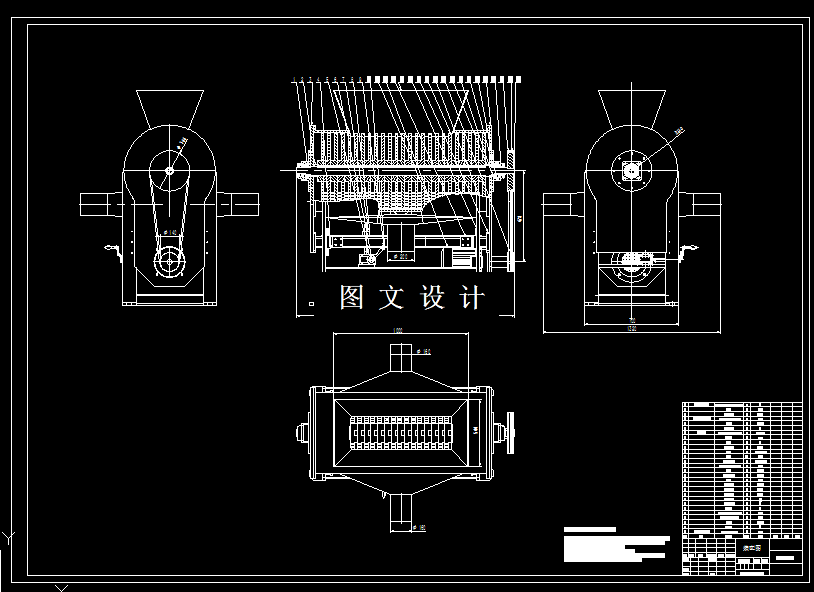

CAD版本图纸，共11张

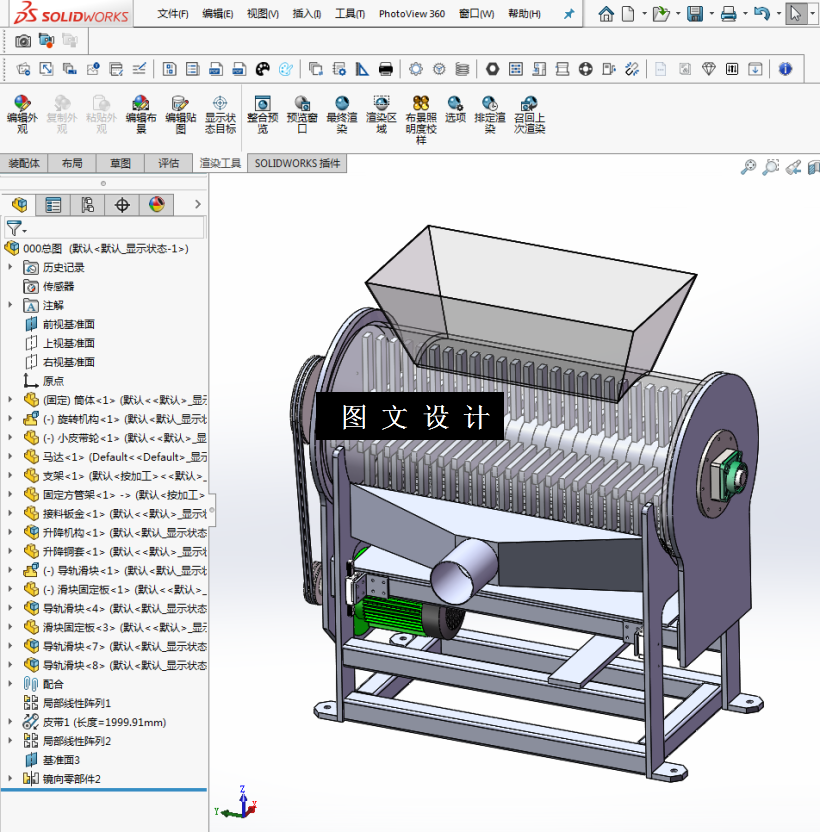

SW三维图一套

有限元分析一份

摘要

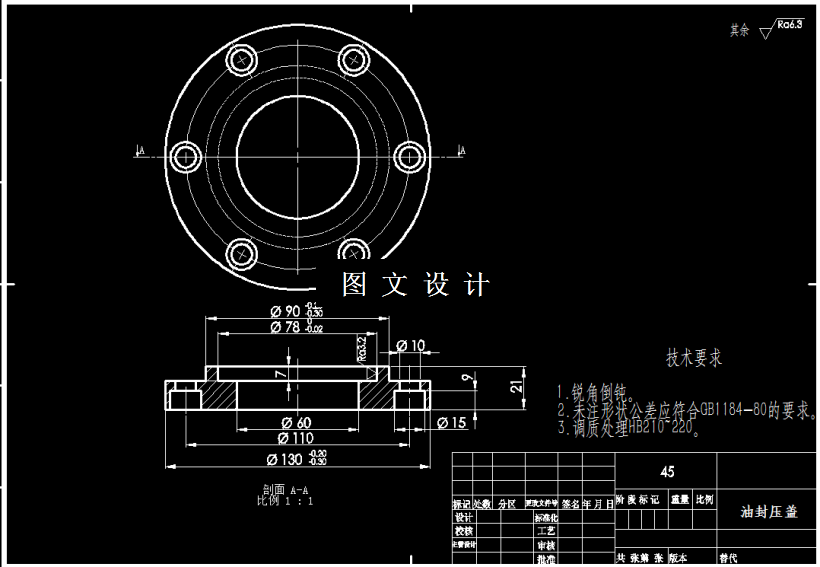

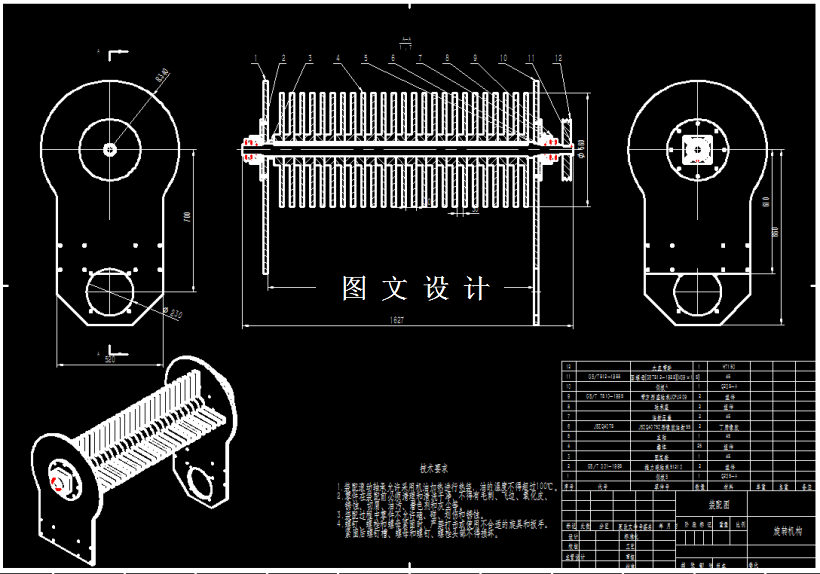

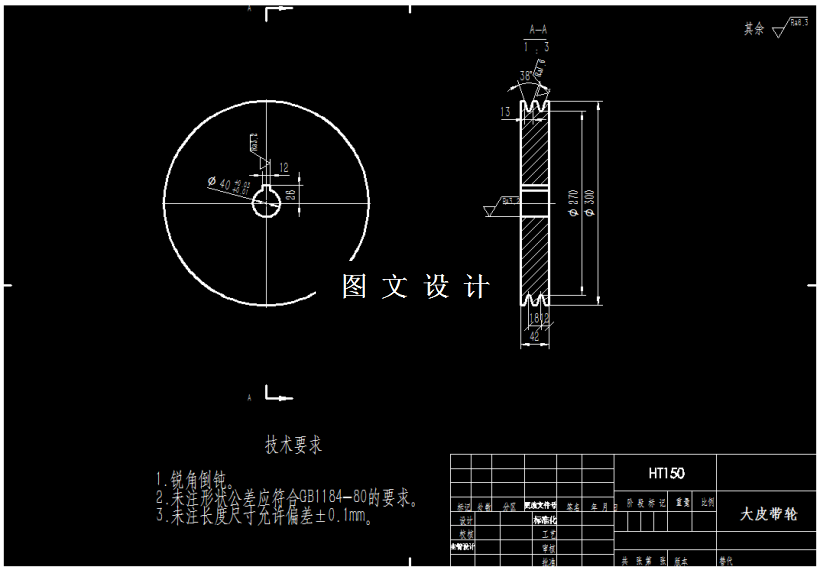

通过电机驱动小皮带轮，皮带将动力专递到大皮带轮，从而带动整个旋转机构的旋转。花生剥壳机旋转机构结构为25组垂体依次排列，通过键连接固定到主轴上，右侧固定套进行轴向固定；主轴在两侧直径φ45处，通过带方形座轴承UCFU209固定；为了保证旋转机构能够更好的承受轴向载荷，在两侧分别放置了推力球轴承51210，该轴承是放置在轴承座中，同时轴承座上还设计了JBZQ4075Z形橡胶油封55的安装位置，充分保证设备的密封性；机构左侧的大皮带轮通过M39×1.5圆螺母锁紧在主轴上。整个装置进料口在上方，花生进入设备中通过旋转机构上的垂体进行破碎，花生仁和花生壳落入底部，通过风机将花生壳吹走，花生仁自动掉落到容器中。论文里对皮带传动进行了仔细设计与计算、对花生剥壳机主要零部件进行了强度校核、并绘制了设备的三维模型且转化了二维图纸、通过ANSYS软件对主轴进行了有限元分析。
