M2546-全自动立式过滤机设计[含SW三维图] 下载积分：480　资料编号： M2546

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

CAD版本图纸，共9张

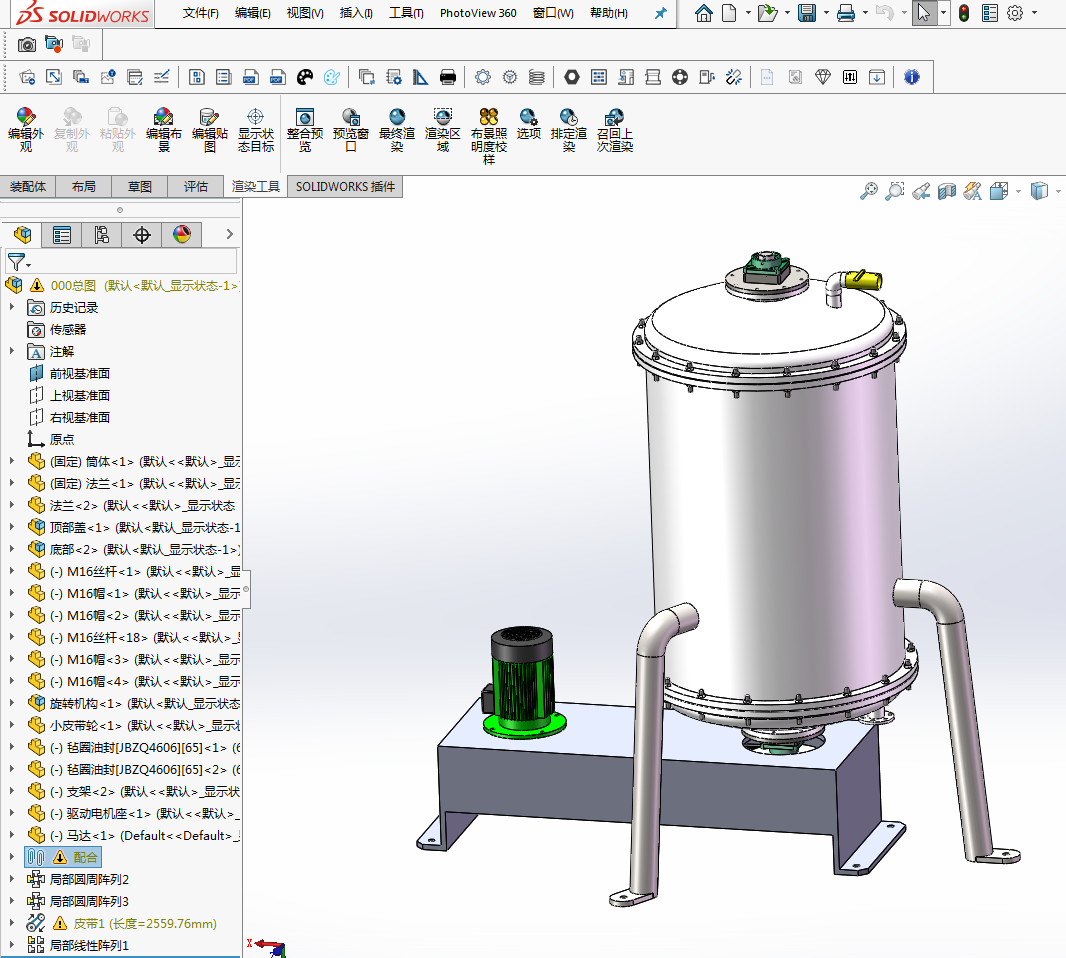

SW三维图一套

有限元分析文件一份

摘要

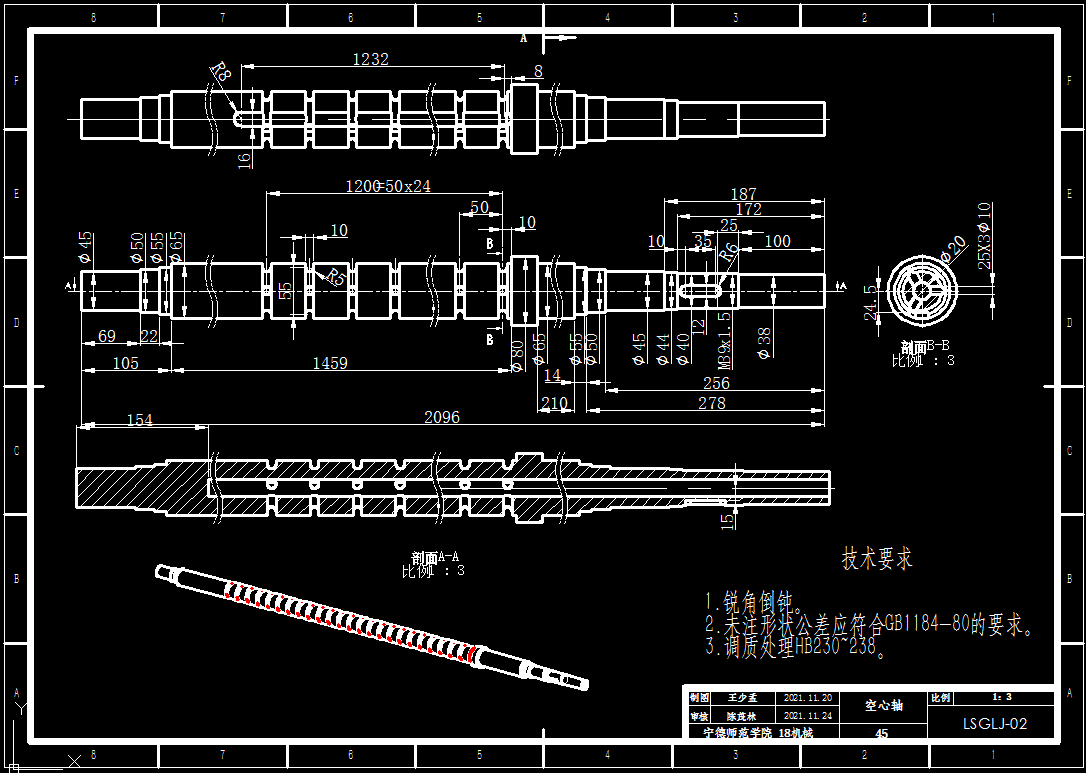

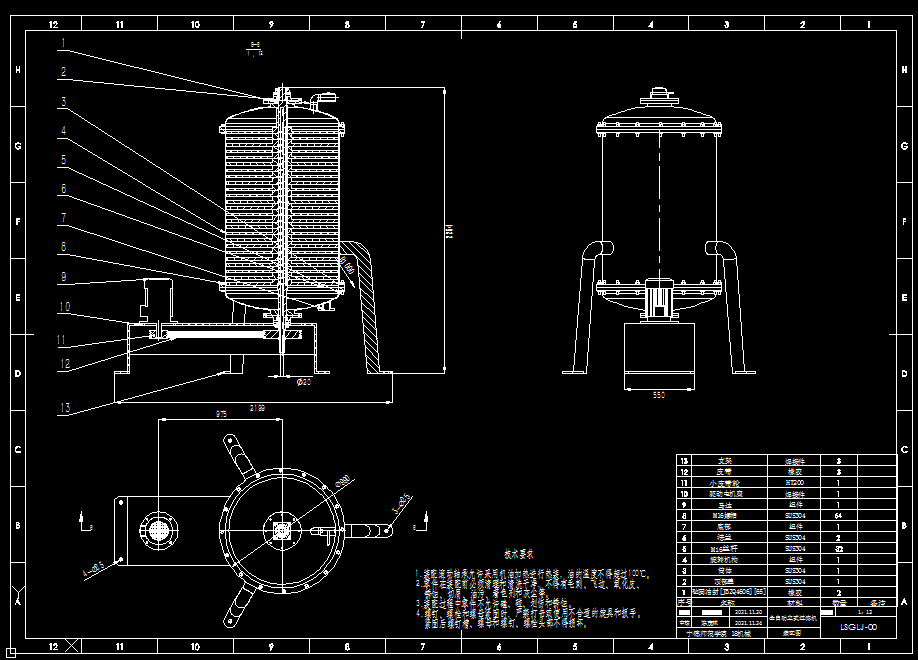

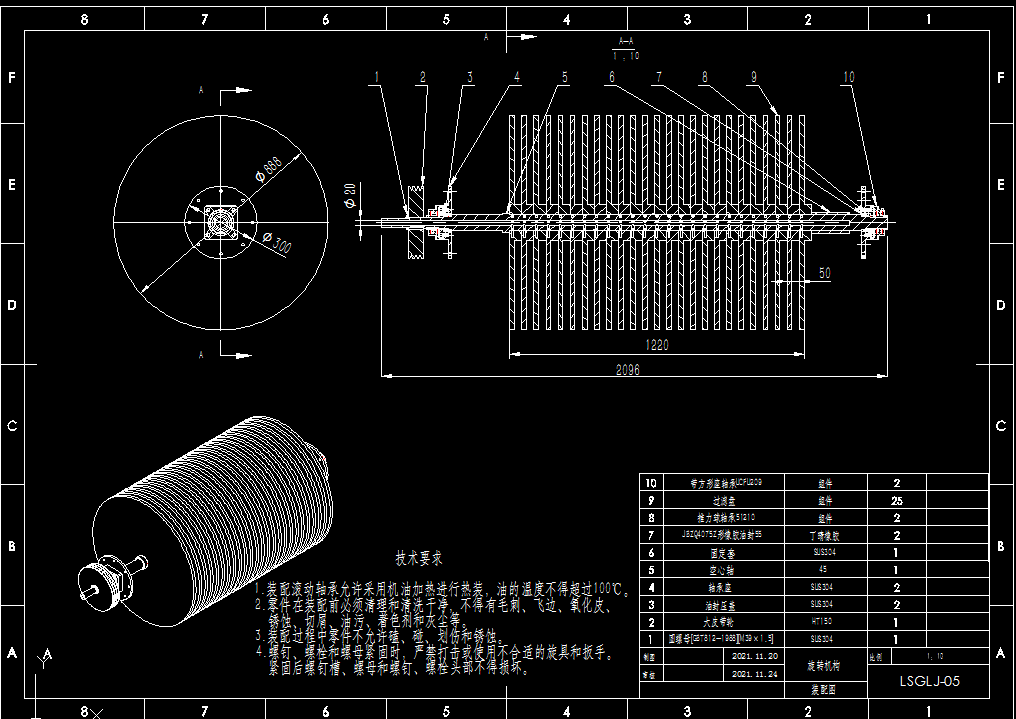

机械的发展和不断改进的需求是过滤机发展的大环境因素。我国工业企业基数很大，如果可以研发出具有高效率、应用便捷且适应范围广的过滤设备，不但可以帮助企业节约能源，提高产品的生产效率，更可以帮助企业提高自身的竞争实力。工业企业基数大就意味着需要和适用过滤机的企业有很多，这对过滤机的发展是很大的契机。 全自动立式过滤机，通过电机驱动小皮带轮，皮带将动力专递到大皮带轮，从而带动整个旋转机构的旋转。立式过滤机旋转机构结构为25组过滤盘依次排列，通过键连接固定到空心轴上，右侧固定套进行轴向固定；空心轴在两侧直径φ45处，通过带方形座轴承UCFU209固定；为了保证旋转机构能够更好的承受轴向载荷，在两侧分别放置了推力球轴承51210，该轴承是放置在轴承座中，同时轴承座上还设计了JBZQ4075Z形橡胶油封55的安装位置，充分保证设备的密封性；机构左侧的大皮带轮通过M39×1.5圆螺母锁紧在空心轴上。整个装置进水口在上方，污水进入罐体内通过旋转机构上的过滤盘对污水进行过滤，最终流向空心轴的内腔从设备底部排出。 论文里对皮带传动进行了仔细设计与计算、对过滤机主要零部件进行了强度校核、并绘制了设备的三维模型且转化了二维图纸、通过ANSYS软件对空心轴进行了有限元分析。
