M2583-五辊矫直机的设计[含SW三维图] 下载积分：1200　资料编号： M2583

作品包括:

Word版设计说明书1份

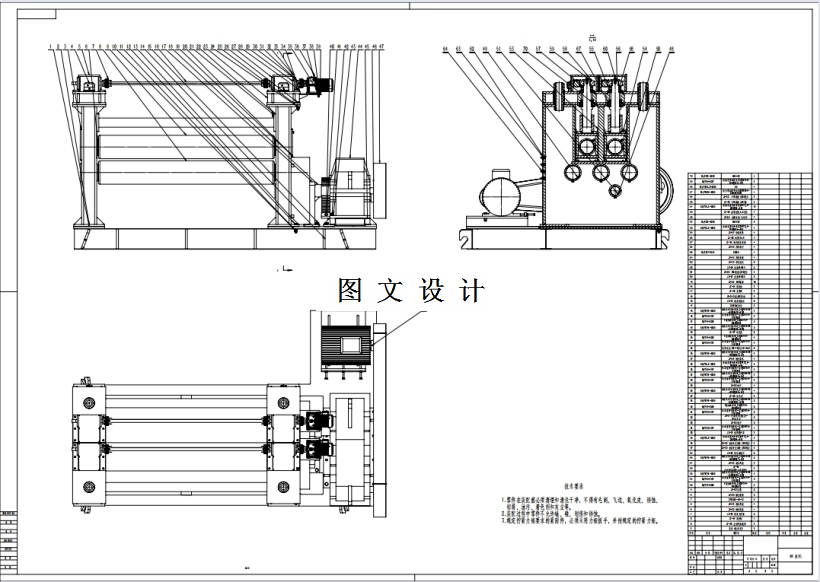

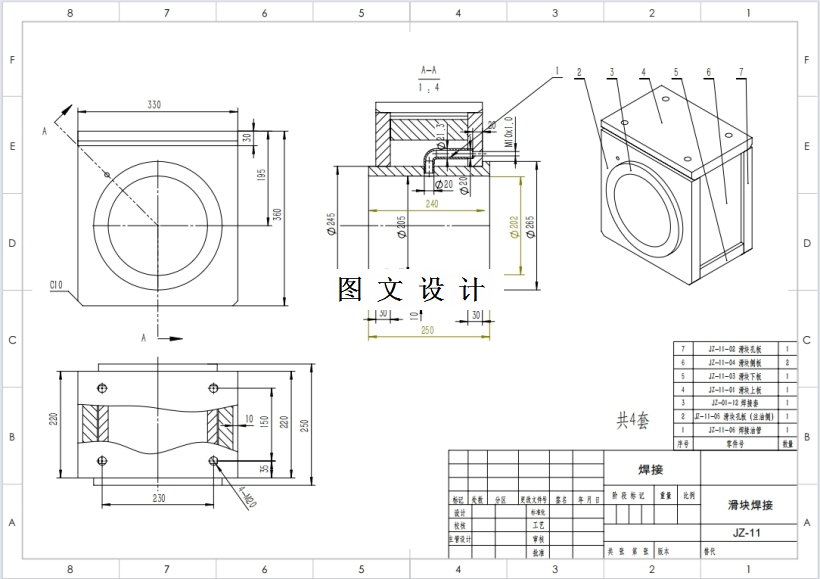

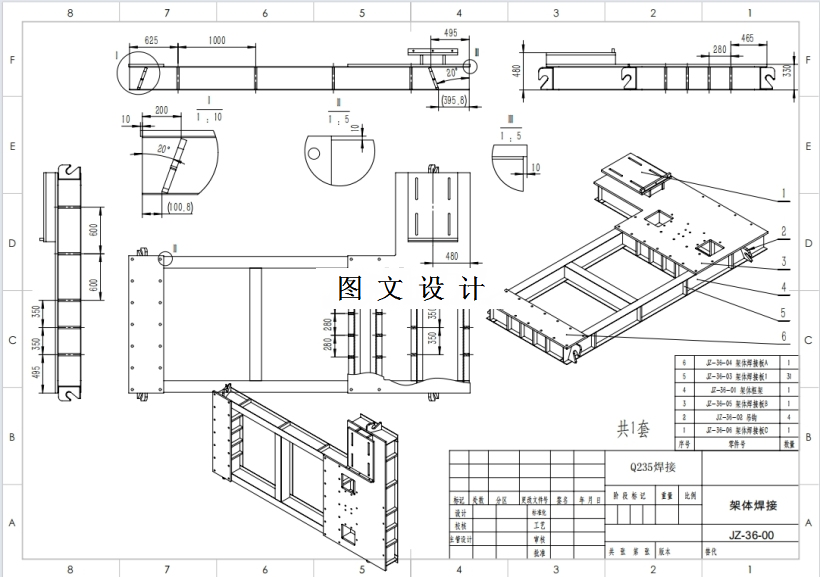

CAD版本图纸，共25张

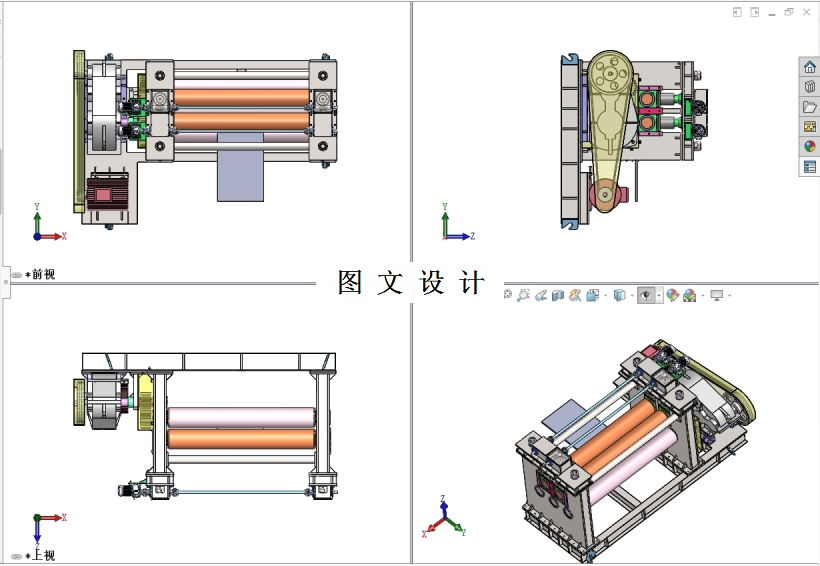

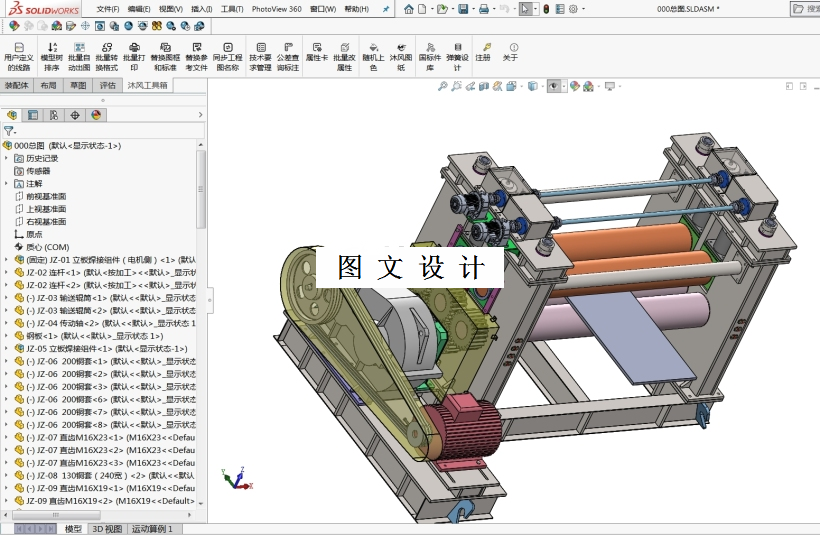

SW三维图一套

摘要

本次设计的五辊矫直机，用于针对厚度10~80毫米，宽度2500毫米之内的钢板进行矫直作业。本文针对五辊矫直机的设计进行了研究和探讨。首先介绍了矫直机整体结构设计所涉及的辊筒详细设计，包括辊筒尺寸的确定、最小允许辊距tmin和最大允许辊距tmax的确定、辊径直径D的确定、辊筒数量和长度的确定，以及直机运行速度的确定等方面。接着对矫直机受力分析、矫直理论依据、矫直力和矫直力矩的计算进行了详细探讨。最后对主要零部件的校核计算、电机的选择及校核、矫直辊强度校核、工作辊轴承的校核等进行了分析和计算，并对整个矫直机进行了三维建模。通过本文的研究，为五辊矫直机的设计和优化提供了理论依据和参考。

关键词 ：五辊矫直机；辊筒；矫直理论；设计
